Конкурс асов 3D-моделирования

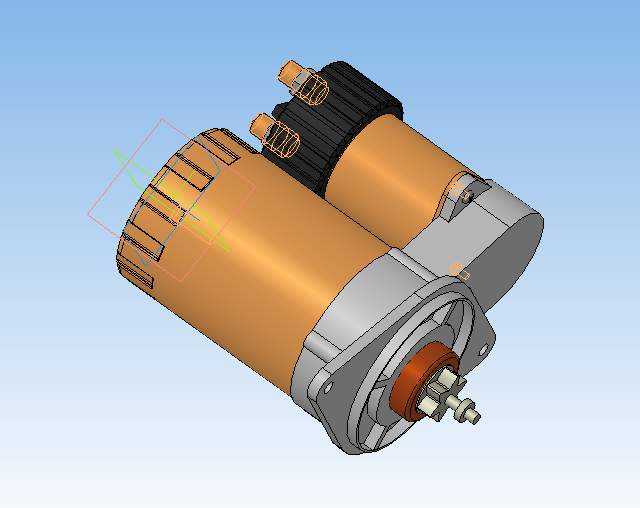

Модель стартера для ВАЗ 11113

Стартер типа 39.3708 - четырехще-точный электродвигатель постоянного тока со смешанным возбуждением и с электромагнитным двухобмоточным тяговым реле. Технические характеристики стартера 39.3708: Номинальная мощность, кВт 0,9 Потребляемый ток при номинальной мощности, А, не более 230 Потребляемый ток в заторможенном состоянии, А, не более 310 Потребляемый ток в режиме холостого хода, А, не более 60 В корпусе стартера винтами закреплены четыре полюса с обмотками возбуждения: тремя сериесными (соединенными последовательно) и одной шунтовой. Корпус и крышки стянуты двумя болтами.

Состав: 3D Сборка Язык документа

Софт: КОМПАС-3D 13 SP2

Файлы:
Гайка М6х1.25.m3d
Гайка.m3d
Корпус стартера.m3d
Крышка на втягивающее.m3d
Крышка стартера.m3d
Сборка.a3d
якорь.m3d
Болт М6х1.25.m3d
Винт
Втулка.m3d
Втягивающая МБ.m3d
