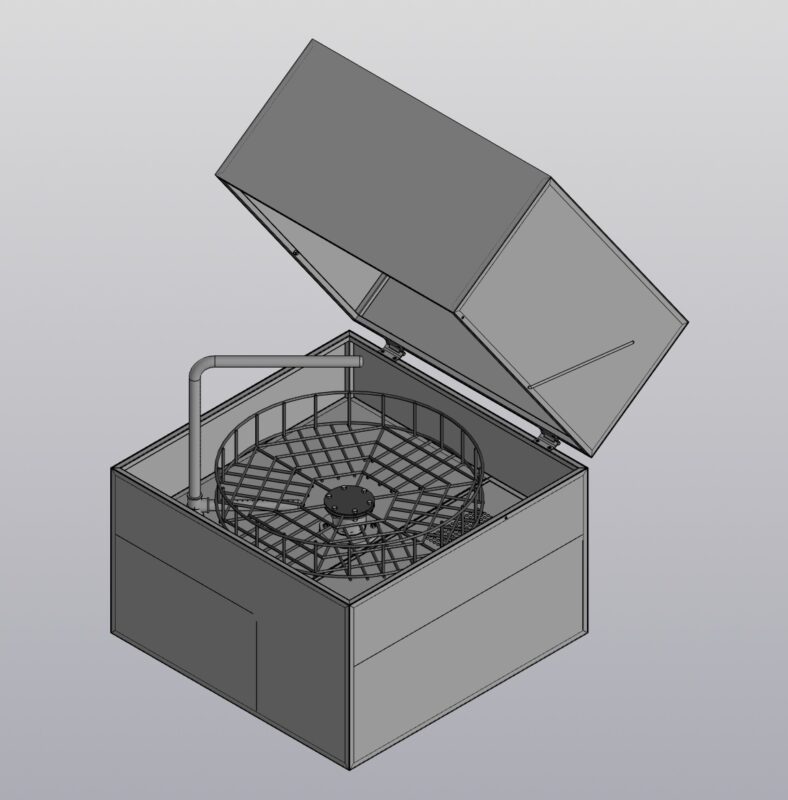

Установка для мойки деталей с деталировкой. Конструкция установки была разработана самостоятельно на основе существующих на рынке аналогов. В качестве основного элемента моечной установки является корпус. К раме корпуса крепятся все элементы моечной установки, включающие мотор-редуктор, центробежный насос, крышка корпуса, ТЭН, корзина и другие детали. Корпус представляет собой сборную сварную конструкцию. Ширина и длина около 1000 мм. Диаметр корзины 800 мм. Для подачи воды может использоваться любой накопитель воды. Давление в система создаются центробежным насосом.
- Главная -
- Чертежи -
- Транспорт -
- Автосервис и автомобильное хозяйство -
- Модель установки для мойки деталей
Модель установки для мойки деталей
0
2
65
1
0
50
Сообщить о проблеме
Автор
Александр Лимарев
Дата
09.01.2026
Язык
Русский
Состав
3D Сборка
Софт
КОМПАС-3D 24
Как открыть?
Отзывов пока нет
Содержимое архива
-
Деталь18.КР.ПЭА.276.61.00.001.m3d
-
Корпус.a3d
-
Кран шаровый.m3d
-
Крышка бака.m3d
-
Крышка корпуса.a3d
-
Манжета уплотнительная.m3d
-
Мотор-редуктор.m3d
-
Петля.a3d
-
Петля_1.m3d
-
Петля_2.m3d
-
Приводной вал.m3d
-
Прокладка.m3d
-
Разбрызгиватель прямой.m3d
-
Разрызгиватель изогнутый.m3d
-
Сгон 32.m3d
-
Соединительная труба.m3d
-
Ступица.m3d
-
ТЭН.m3d
-
Упор.m3d
-
Установка для мойки деталей.a3d
-
Установка для мойки деталей.stp
-
Устройство для мойки деталей18.КР.ПЭА.276.61.00.spw
-
Фитинг.m3d
-
Цапфа.m3d
-
Центробежный насос.m3d
-
Шпонка.m3d
-
Шпонква 6X6X22.m3d
