Пензенская ГСХА
Кафедра Тракторы и автомобили
Курсовой проект по дисциплине Электрооборудование автомобилей
на тему Модернизация электрооборудования автомобиля УАЗ Патриот установкой системы Антисон
Пенза, 2013
В работе рассмотрено электрооборудование автомобиля УАЗ Патриот, предложена его модернизация введением системы антисон
Содержание
1. Введение 3
1.1 Система электроснабжения 3
Аккумуляторная батарея 3
Генератор 4
Регулятор напряжения 6
1.2 Система пуска 8
Стартер 8
1.3 Система зажигания 10
Блок управления двигателем 11
Датчики 11
1.4 Исполнительные электромеханизмы 14
Контрольная лампа неисправности двигателя 17
Жгут проводов 17
1.5 Система освещения и сигнализации 18
Монтажный блок 18
Подрулевой переключатель 19
Реле включения фар 19
Реле–прерыватель указателей поворота и аварийной
сигнализации 19
Звуковой сигнал 19
Очиститель фар 20
1.6 Контрольные приборы 21
Электродвигатель очистителя ветрового стекла 23
Электродвигатель вентилятора отопителя 23
2. Модернизация: введение в автомобиль Системы Антисон 25
2.1 Устройство Системы 25
2.2.Технологический процесс установки Системы Антисон 26

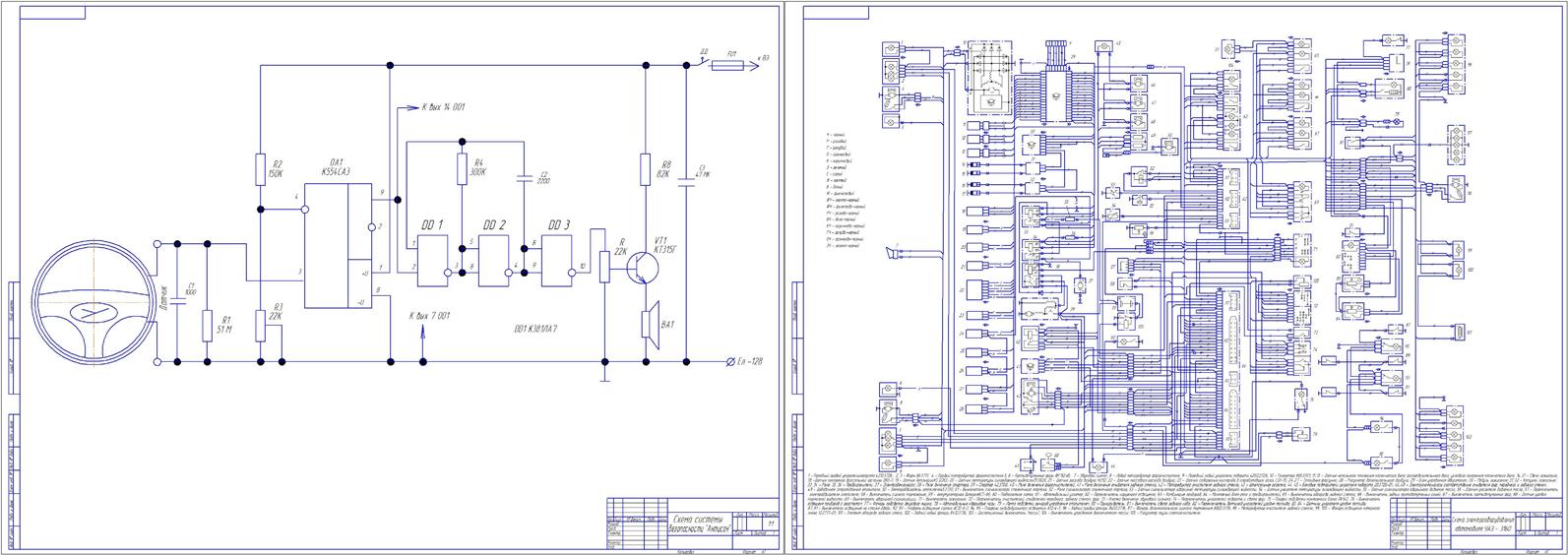

Графическая часть содержит схему электрооборудования и монтажную схему системы Анисон
