Модернизация ТНВД 4-УТНИ

Пензенская государственная сельскохозяйственная академия
кафедра тракторы, автомобили и теплоэнергетика
Графическая часть к  проекту модернизация топливной системы дизеля
Пенза 2013

1. Диаметр плунжера - 9,0 мм;
2. Ход плунжера - 9,0 мм;
3. Расстояние между секциями - 32 мм;
4. Габариты (длина, ширина, высота) 398х171х284 мм;
5. Масса не более 14,5 кг

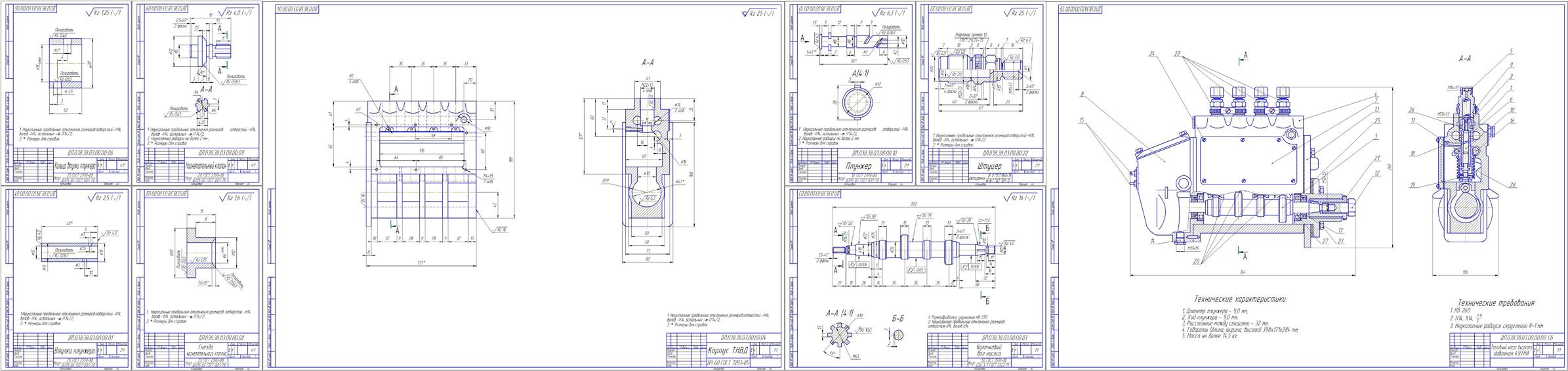

Графическая часть: ТНВД (СБ), Деталировка 2 листа (Корпус, гнездо клапана, клапан нагнетательный, втулка плунжера, плунжер, штуцер, вал кулачковый), спецификации

Состав: ТНВД (СБ), Деталировка 2 листа (Корпус, гнездо клапана, клапан нагнетательный, втулка плунжера, плунжер, штуцер, вал кулачковый), спецификации Язык документа

Софт: КОМПАС-3D 14

Файлы:
1 лист/Насос СБ1.cdw
1 лист/Спецификация на насос 21.cdw
1 лист/Спецификация на насос1.cdw
2 лист/Корпус насоса1.cdw
3 лист/Втулка плунжера1.cdw
3 лист/Гнездо клапана1.cdw
3 лист/Кольцо втулки плунжера1.cdw
3 лист/Кулачковый вал1.cdw
3 лист/Нагнетательный клапан1.cdw
3 лист/Плунжер1.cdw
3 лист/Штуцер1.cdw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Автор: Autor 2016
Дата: 2016-12-21
Просмотры: 4268
2 комментария
    1

    ЗДРАВСТВУЙТЕ. МОЖЕТЕ УЗНАТЬ А ЕСТЬ ЛИ ТУТ ПОЯСНИТЕЛЬНАЯ ЗАПИСКА Модернизация ТНВД 4-УТНИ ?

      2

      нет, в описании же все есть- "Графическая часть к проекту модернизация топливной системы дизеля"
