Модернизация тормозной системы легкового автомобиля малого класса ВАЗ-21214 «Нива» установкой ABS

Черниговский национальный технологический университет
Кафедра автомобильный транспорт
Дипломный проект по дисциплине "Автомобили"
На тему: "Модернизация тормозной системы легкового автомобиля малого класса ВАЗ - 21214 «Нива»"
Чернигов 2017

У дипломному проекті представлений варіант модернізації гальмівної системи автомобіля ВАЗ 21214 "Нива", шляхом установки ABS. Підібрано оптимальну схему установки, проведено розрахунок масових показників і параметрів автомобіля та двигуна, побудована зовнішня швидкісна характеристики двигуна, визначення параметрів трансмісії, побудова силового балансу автомобіля, розраховано тягово-динамічних характеристик автомобіля, виконаний розрахунок гальмівних властивостей і паливної економічності автомобіля.

Вихідні дані до дипломного проекту:
– прототип автомобіля – ВАЗ - 21214;
– приведений коефіцієнт дорожнього опору ψ = 0,04;
– споряджена маса автомобіля – 1420 кг;
– максимальна швидкість автомобіля Vmax = 175 км/год.;
– ККД трансмісії ηТ = 0,89;
– коефіцієнт запасу зчеплення β = 1,8;
– радіус колеса rk = 0,32 м;

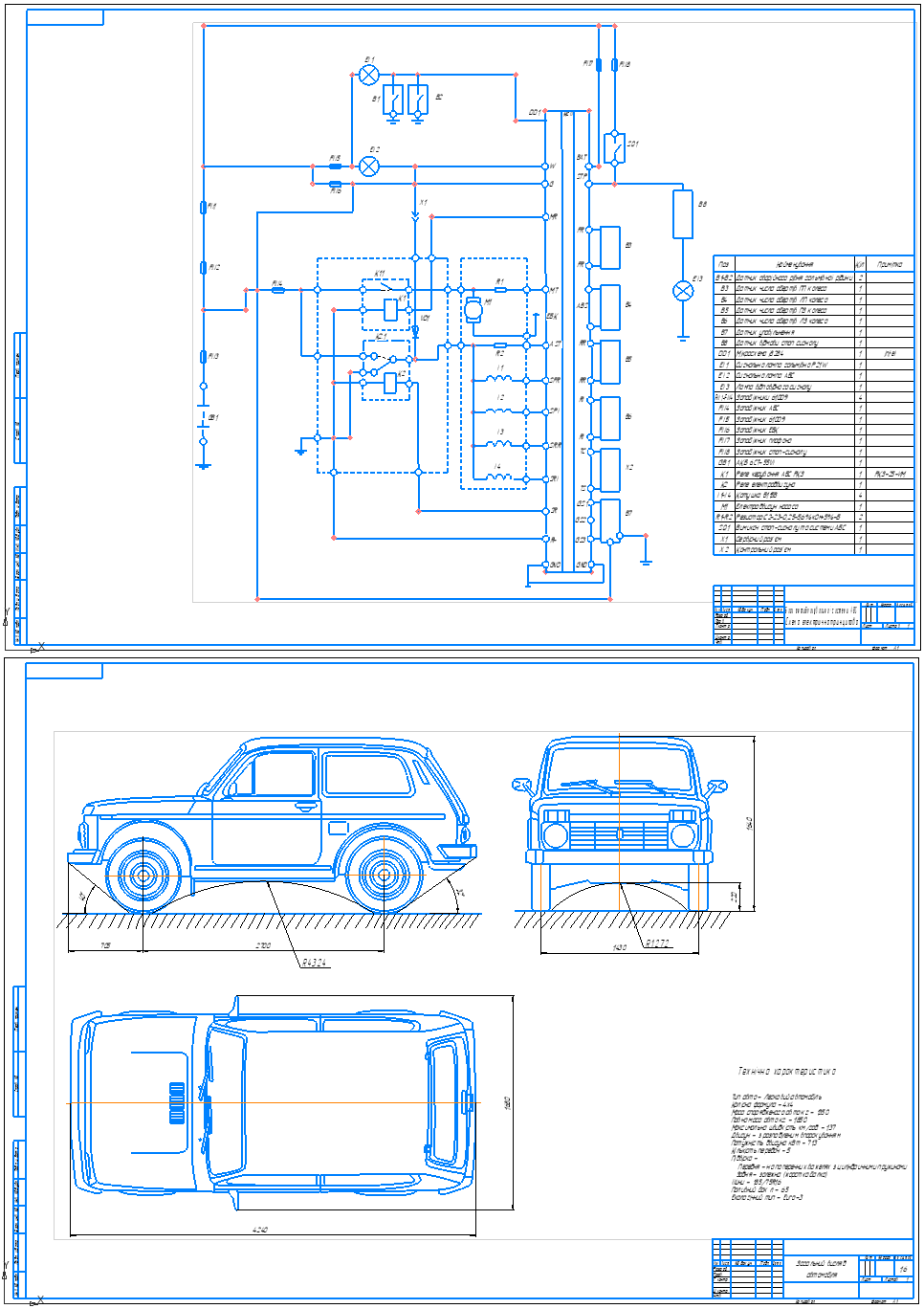

Графічна частина складається з 6 чертежов формата А1 (Загальний вид ВАЗ - 21214. Зовнішня швидкісна характеристика та силовий баланс. Динамічний паспорт автомобіля та графік прискорень. Графіки гальмівних властивостей і паливно-економічних показників автомобіля. Блок антиблокувальної системи ABS
Схема електрична принципова. Схема та розрахункові залежності системи ABS.).

Зміст

Завдання…………………………………………………………………………….2
1 Вступ. Аналітичний огляд. Постановка задач………………………………...6
1.1 Вступ…………………………………………………………………………...6
1.2 Аналітичний огляд…………………………………………………………....7
1.3 Постановка задач….………………………………………………………....13
2 Визначення масових показників і параметрів автомобіля й двигуна………14
2.1 Дорожні умови……………………………………………………………….15
2.2 Визначення спорядженої і повної мас автомобіля і їх розподілу по осях 16
2.3 Вибір шин…………………………………………………………………….17
2.4 Геометричні параметри автомобіля………………………………………...20
2.5 Визначення аеродинамічних характеристик………………………………..21
3 Побудова зовнішньої швидкісної характеристики двигуна, визначення параметрів трансмісії, побудова силового балансу автомобіля……………………23
3.1 Визначення параметрів автомобільного двигуна………………………….23
3.1.1 Визначення швидкохідності двигуна……………………………………23
3.1.2 Визначення максимальної потужності двигуна………………………….23
3.2 Розрахунок і побудова зовнішньої швидкісної характеристики двигуна..25
3.3 Визначення робочого об’єму циліндрів двигуна…………………………..27
3.4 Визначення параметрів трансмісії автомобіля…………………………….28
3.5 Метод силового балансу……………………………………………………..33
4 Розрахунок тягово-динамічних характеристик автомобіля………………...37
4.1 Показники динамічності при рівномірному ру-сі…………………………..37
4.2 Метод динамічної характеристики…………………………………………..37
4.3 Показники динамічності автомобіля при нерівномірному русі…………..41
5 Розрахунок гальмівних властивостей і паливної економічності автомобіля………………………………………………………………………………44
5.1 Розрахунок гальмівних властивостей автомобіля………………………….44
5.2 Характеристика гальмових властивостей автомобіля…………………...48
5.3 Паливна економічність автомобіля………………………………………….51
6 Модернізація гальмівної системи автомобіля ВАЗ-21214………………….56
6.1 Призначення, будова та загальна характеристика гальмівної системи ВАЗ - 21214 .…………………………………………………………………..56
6.2 Розрахунок гальмівної системи автомобіля ……………………………. ...58
6.2.1 Розрахунок максимально можливого гальмівного моменту………...58
6.2.2 Розрахунок основних параметрів барабанних гальм автомобіля…..61
6.2.3 Розрахунок основних параметрів дискових гальм……………………64
6.2.4 Розрахунок показників ефективності гальм……………………………65
6.2.5 Розрахунок показників енергоємності гальм………………………….66
6.2.6 Міцнісний розрахунок барабанних гальм……………………………..67
6.2.7 Гальмівний привід…………………………………………………….....69
6.3 Оцінка надійності…………………………………………………………..71
6.4 Апроксимація функції по методу найменших квадратів………………..75
6.4.1 Вступ………………………………………………………………………75
6.4.2 Теоретичні відомості……………………………………………………..76
6.4.3 Розрахунок системи ABS за методом найменших квадратів………...77
6.4.4 Розрахунок зчеплення тертя………………………………………………79
7 Охорона праці………………………………………………………………..84
7.1 Охорона праці при роботі з обладнання під тиском……………………84
7.1.1 Вимоги охорони праці перед початком роботи………………………86
7.1.2 Вимоги охорони праці під час роботи…………………………………86
7.1.3 Вимоги охорони праці в аварійних випадках…………………………87
7.1.4 Вимоги охорони праці після закінчення робіт…………………………88
7.2 Вимоги охорони праці в аварійних ситуаціях……………………………88
Висновок………………………………………………………………………….91
Перелік посилань………………………………………………………………...96
