Операторная АЗС 10х10 м, с магазином мелких товаров.

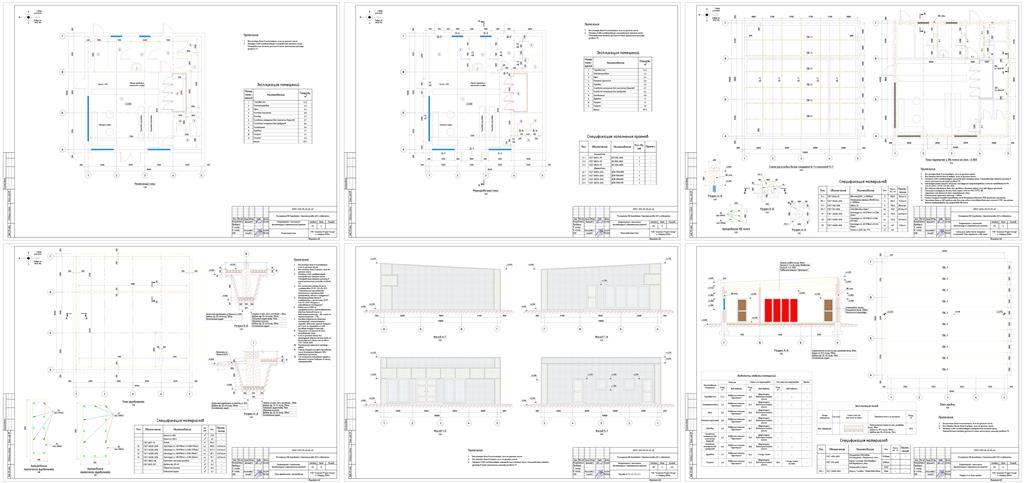

Здание операторной 10х10 м, с магазином мелких товаров. Высота здания 3,5 м1.    Настоящий комплект строительной части проекта  «Операторная с магазином» выполнено согласно строительных норм и задание на проектирование.
2.    Уровень ответственности здания- II по ГОСТ 27751-88*.
Коэффициент надежности по ответственности -γп=0,95.
3.    Условия площадки строительства и эксплуатации следующие:
3.1.    Климатический район площадки строительства по СНиП РК 2.04.01-2001-IV Г;
3.2.    Вес снегового покрова по СНиП 2.01.07-85* - 0,5 кН/м2;
3.3.    Скоростной напор ветра для IV района по СНиП 2№01№07-85*-0,38кН/м2;
3.4.    Расчетная температура наружного воздуха по СНиП РК 2.04.01-2001-17°С;
4.    За условную отметку 0,000 принят уровень чистого пола столовой, что соответствует абсолютной отметке-24.85 м по генплану.
5.    Характеристика конструктивных решений;
5.1.    Здание операторной представляет собой одноэтажный корпус с размерами в осях 10х10м. Высотой здания 4,2м.
6.    Стены выполнены из ракушеблока толщиной 400 мм. Внутренняя стена из силикатного кирпича 250х120х88мм.
7.    Кровля из сэндвич панели по металлическим прогонам из квадратной трубы 80х80х4 мм.
8.    Фундамент-ленточный из бетона кл. В20. Щебень фракции 20-40 толщиной 100мм.
9.    Основные расчетные положения. Расчет и конструирование элементов и узлов конструкции выполнен в соответствии с главами:
9.1.    СНиП 2.01.07-85* "Нагрузки и воздействия".
9.2.    СНиП РК 5.04-18-2002 "Металлические конструкции. Правила производства и приемки работ".
9.3.    СНиП РК 5.04-18-2002 "Стальные конструкции. Нормы проектирования".
9.4.    "Инструкция по составу и оформлению рабочих чертежей КМ".
10.    Защита стальных конструкций от коррозии.
10.1.    Среда по воздействию на металлоконструкцию -слабоагрессивная. Степень очистки поверхности стальных конструкций от окислов по ГОСТ 9.402-80-третья, от жировых загрязнений- вторая.
10.2.    Все металлоконструкции окрасить двумя слоями эмали ПФ-115 по ГОСТ 6465-76 по двум слоям грунта ГФ-021 по ГОСТ 25129-82 на заводе.
