Организация работы эксплуатационной базы с разработкой передвижного подъёмника для снятия агрегатов трансмиссии и ходовой части.

Костромской автодорожный колледж
Дипломный проект на тему: Организация работы эксплуатационной базы с разработкой передвижного подъёмника для снятия агрегатов трансмиссии и ходовой части.
Кострома 2019

Исходные данные Передвижной подъёмник для снятия агрегатов трансмиссии и ходовой части: 1. Грузоподъемность - 1500 кг. 2. Потребляемая мощность - 1,2 кВт. 3. Высота подъема стола - 0,63 м. 4. Время подъема - 19 с. 5. Емкость бака гидросистемы - 10 л. 6. Масса подъемника - 280 кг.
В дипломном проекте разрабатывается передвижной подъёмник для снятия агрегатов трансмиссии и ходовой части автомобилей. В проекте произведены необходимые прочностные и проверочные расчеты и разработана конструкторская документация.

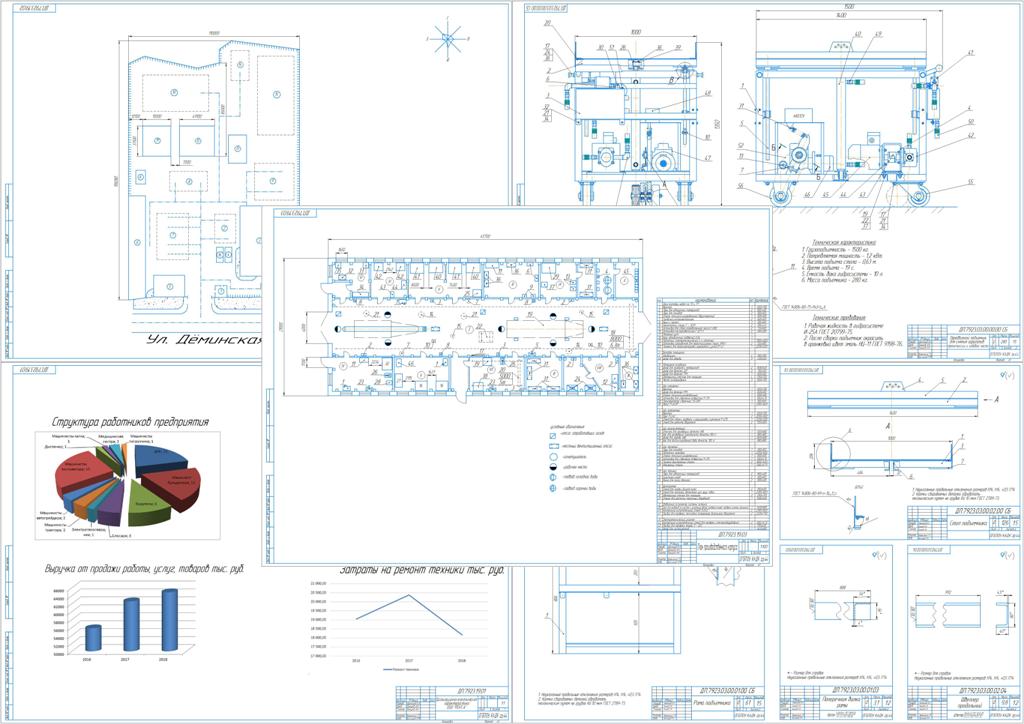

графическая часть содержит:
- Основной вид передвижного подъёмника
- Деталировка частей подъёмника
- Спецификации (6 шт.)

Содержание пояснительной записки:
Введение
1 Организационно-экономическая характеристика предприятия
1.1 Общая характеристика предприятия
1.2 Производственно-экономические результаты деятельности
предприятия
2 Технологическая часть
2.1 Расчет производственной программы по техническим воздействиям
2.2 Определение годового объема работ по ТО и ремонту дорожных ма-шин и автомобилей и распределение его по видам работ
2.3 Расчет численности производственных и вспомогательных рабочих,
ИТР и МОП
2.4 Расчет количества постов для выполнения работ по ТО и ТР дорожных машин и автомобилей
2.5 Расчет и подбор технологического оборудования
2.6 Расчет площадей производственных зон, участков, складов
и вспомогательных помещений
3 Конструкторская часть
3.1 Обзор конструкций подъёмников
3.2 Устройство и принцип работы разрабатываемого подъёмника
3.3 Расчёт подъёмника
3.3.1 Расчёт гидроцилиндра
3.3.2 Расчёт насосной станции
3.3.3 Расчёт нагнетательного трубопровода
3.3.4 Расчёт сливного трубопровода
3.3.5 Расчёт всасывающего трубопровода
3.3.6 Выбор распределителя и фильтра
3.3.7 Расчёт масляного бака
3.3.8 Расчёт стоек стола подъёмника
3.3.9 Расчёт мощности двигателя привода подъёмника
4 Охрана труда и окружающей среды
4.1 анализ состояния производственного травматизма, экологических и санитарно-гигиенических условий труда
4.2 Характеристика опасных и вредных факторов технологических процессов и устройств, разрабатываемых в проекте
4.3 Пожарная безопасность
4.4 Экологичность проекта
4.5 Мероприятия по совершенствованию безопасности и экологических условий
4.6 Противооткатные упоры для передвижного подъёмника
5 Экономическая эффективность конструкторской разработки
Заключение по дипломному проекту
Список использованных источников

Состав: Передвижной подъемник (СБ), Деталировка (Рама подъёмника, Стол подъёмника, Поперечная балка рамы, Швеллер продольный), Спецификация, Генеральный план производства, Ремонтная мастерская, ПЗ. Язык документа

Софт: КОМПАС-3D 17,1 (x64)

Сайт: www

Файлы:

Каталог / Транспорт / Автомобили и автомобильное хозяйство (Автосервис) / Организация работы эксплуатационной базы с разработкой передвижного подъёмника для снятия агрегатов трансмиссии и ходовой части.

ПЗ ДП.doc
Чертежи\Графикии.cdw
Чертежи\Деталировка окончательная.cdw
Чертежи\Основной.cdw
Чертежи\Подъемник окончательный.cdw
Чертежи\Ремонтная мастерская.cdw
Чертежи\Спецификации\Спецификация 1.frw
Чертежи\Спецификации\Спецификация 2.frw
Чертежи\Спецификации\Спецификация 3.frw
Чертежи\Спецификации\Спецификация 4 (материалы).frw
Чертежи\Спецификации\Спецификация на раму.frw
Чертежи\Спецификации\Спецификация на стол.frw
Чертежи\Спецификации
Чертежи
