Пескоструйный аппарат

Аппарат пескоструйный предназначен для очистки деталей кузова перед нанесением антикоррозийного покрытия от остатков старого
покрытия и следов коррозии, чем обеспечивается хорошая адгезия и защитные свойства наносимого покрытия. По сравнению с другими
способами очистки кузова пескоструйная обработка отличается высокой производительностью, малой трудоемкостью и создает на очищаемой поверхности микрорельеф, обеспечивающий прочное сцепление покрытия с поверхностью.
Кроме этого пескоструйная обработка является единственно возможным способом очистки в некоторых труднодоступных местах. Низкая стоимость и доступность расходных материалов (речной песок) снижает стоимость работ.

Техническая характеристика
1.Тип - переносной, пневматический
2. Производительность,м /мин 0,75
3.Рабочий материал-песок речной с предварительной подготовкой
4.Рабочее давление мПа 0,3...1,0



Дата
21.03.2012
Язык
Русский
Состав

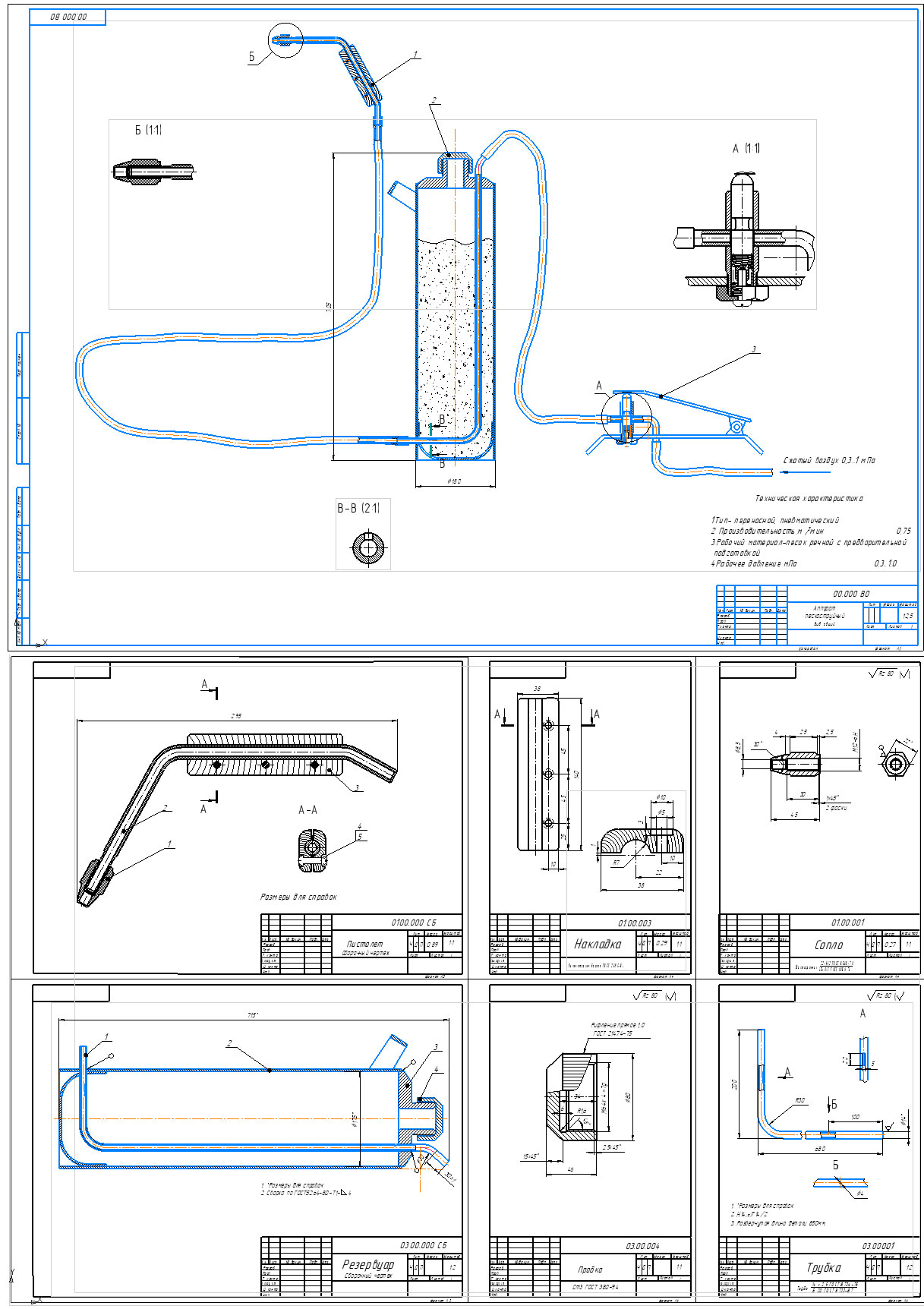

Вид общий, Сборочный чертеж ( Пистолет, Резервуар, Клапан), Спецификации (Пистолет, Резервуар), Деталировка
Софт
КОМПАС-3D 13.1 Как открыть?
Содержимое архива
  • Пескоструйный аппарат
    • Пескоструйный аппарат.txt
    • 5РЕЗЕРВУАР.cdw
    • 503. ЛИСТ-3.cdw
    • 501. ЛИСТ-1.cdw
    • 5ПИСТОЛЕТ.cdw
    • 502. ЛИСТ-2.cdw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Комментарии 4
user-avatar
06.12.2022 в 22:29

Здравствуйте, скачал данную работу, на чертеже помечена спецификация но нет обозначений! можно узнать?

user-avatar
06.12.2022 в 23:20

Здравствуйте!
Для общего вида лист 1: 1 Пистолет, 2 Резервуар, 3 Клапан в сборе.
Все узлы (1,2,3) есть на листах деталировок 2-3. Для узлов Пистолет и Резервуар отдельные файлы спецификаций.
Для клапана половина деталей на 2м листе в деталировке. Отдельного файла спецификации нет.

user-avatar

Здравствуйте, а конструкторская разработка к ней есть?

user-avatar
Андрей Модератор
11.06.2021 в 18:17

в архиве нет
