Подъёмник подкатной комбинированный

Оренбургский государственный аграрный университет. Кафедра "Проектирования механизмов и машин".

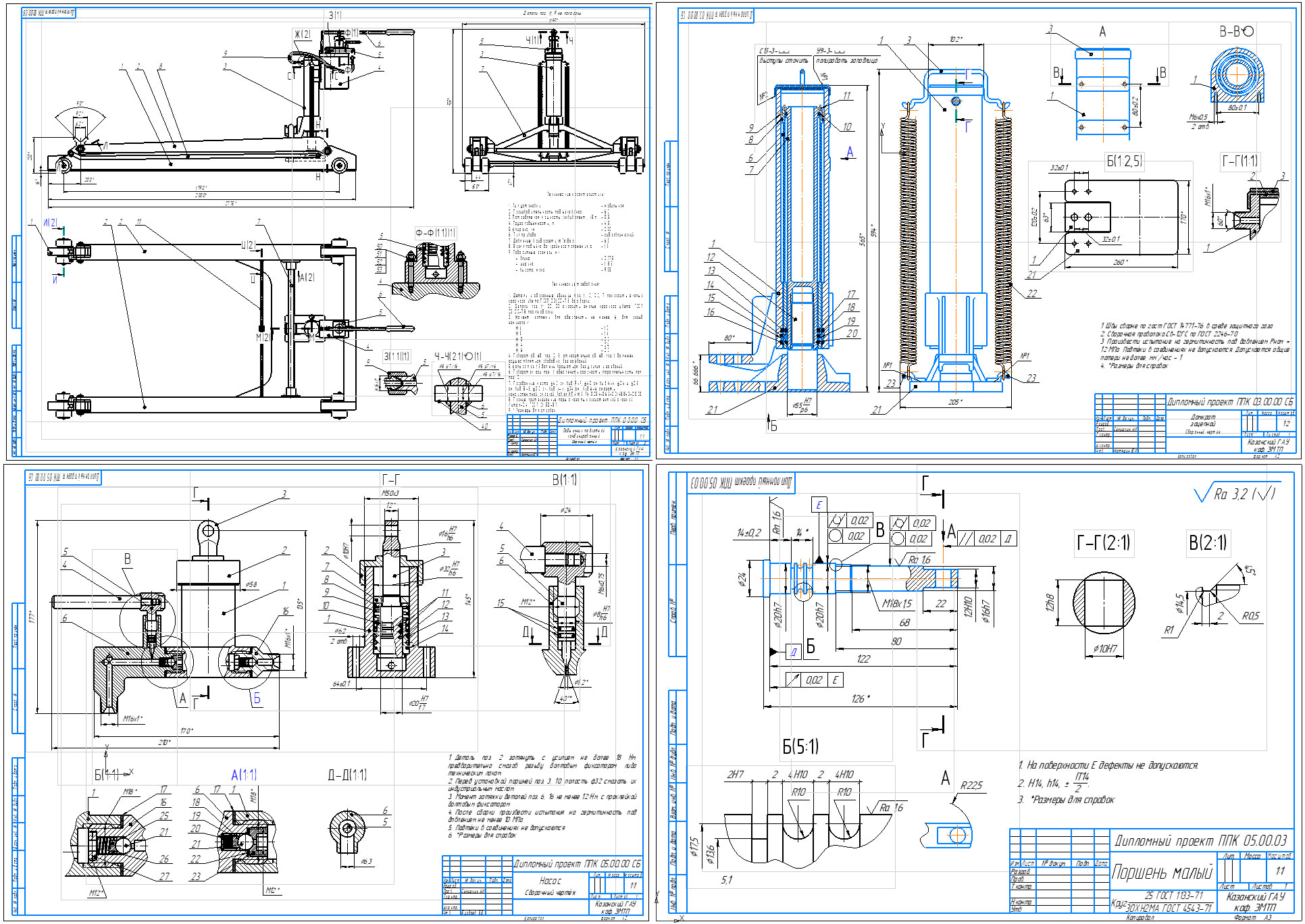

Домкрат подкатной комбинированный. Фрагмент работы. Включает в себя Экономическое обоснование и конструкторский раздел, 7 чертежей в "Компасе". Конструкция предназначена для вывешивания оси грузовых автомобилей и тракторов при проведении работ по техническому обслуживанию и ремонту. Подъёмник предназначен для эксплуатации в помещении при температуре от -50 до +50 градусов Цельсия, а также для работ в уличных условиях при условии отсутствия дождя, наличия сухого и ровного покрытия. Подъёмник может использоваться как одиночный домкрат (подъём за одну точка), так и как подъёмник двух точечный (подъём за ось). Данная конструкция является максимально универсальной для небольшого пункта ТО и может заменить все прочие модели домкратов и подъёмников.

3 КОНСТРУКТОРСКАЯ РАЗРАБОТКА

3.1 Обзор существующих конструкций
3.2 Назначение конструкции
3.3 Устройство конструкции
3.4 Принцип действия конструкции
3.5 Конструктивные расчёты
3.6 Техника безопасности при работе с подкатным комбинированным домкратом

Техническая характеристика конструкции в сборе:
1. Тип установки - мобильная
2. Производительность подъёмов/час - 60
3. Потребляемая мощность (эквивалент), кВт - 0,5
4. Грузоподъёмность, т - 4,5
5. Клиренс, мм - 230
6. Тип привода - гидравлический
7. Давление в гидросети, МПа(бар) - 63
8. Время подъёма до крайнего положения, с - 15
9. Габаритные размеры, мм
- длина - 2775
- ширина - 1185
- высота - 935

Техническая характеристика зацепного домкрата:
1. Тип установки - мобильная
2. Производительность подъёмов/час - 80
3. Потребляемая мощность (эквивалент), кВт - 0,5
4. Грузоподъёмность, т - 38
5. Клиренс, мм - 66
6. Тип привода - гидравлический
7. Давление в гидросети, МПа(бар) - 63
8. Время подъёма до крайнего положения, с - 15
9. Габаритные размеры, мм
- длина - 260
- ширина - 205
- высота - 594
