КФ МГТУ им. Н,Э. Баумана, КМК, АТ, Повышение эксплуатационных характеристик автомобиля Volkswagen Polo на основе совершенствования общей конструкции, несущей системы и улучшения динамических и тягово-энергетических параметров, 2018 год

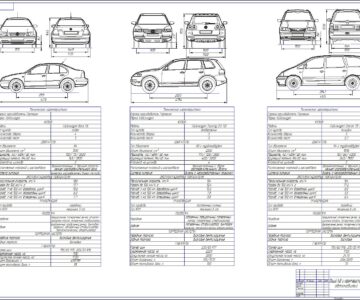

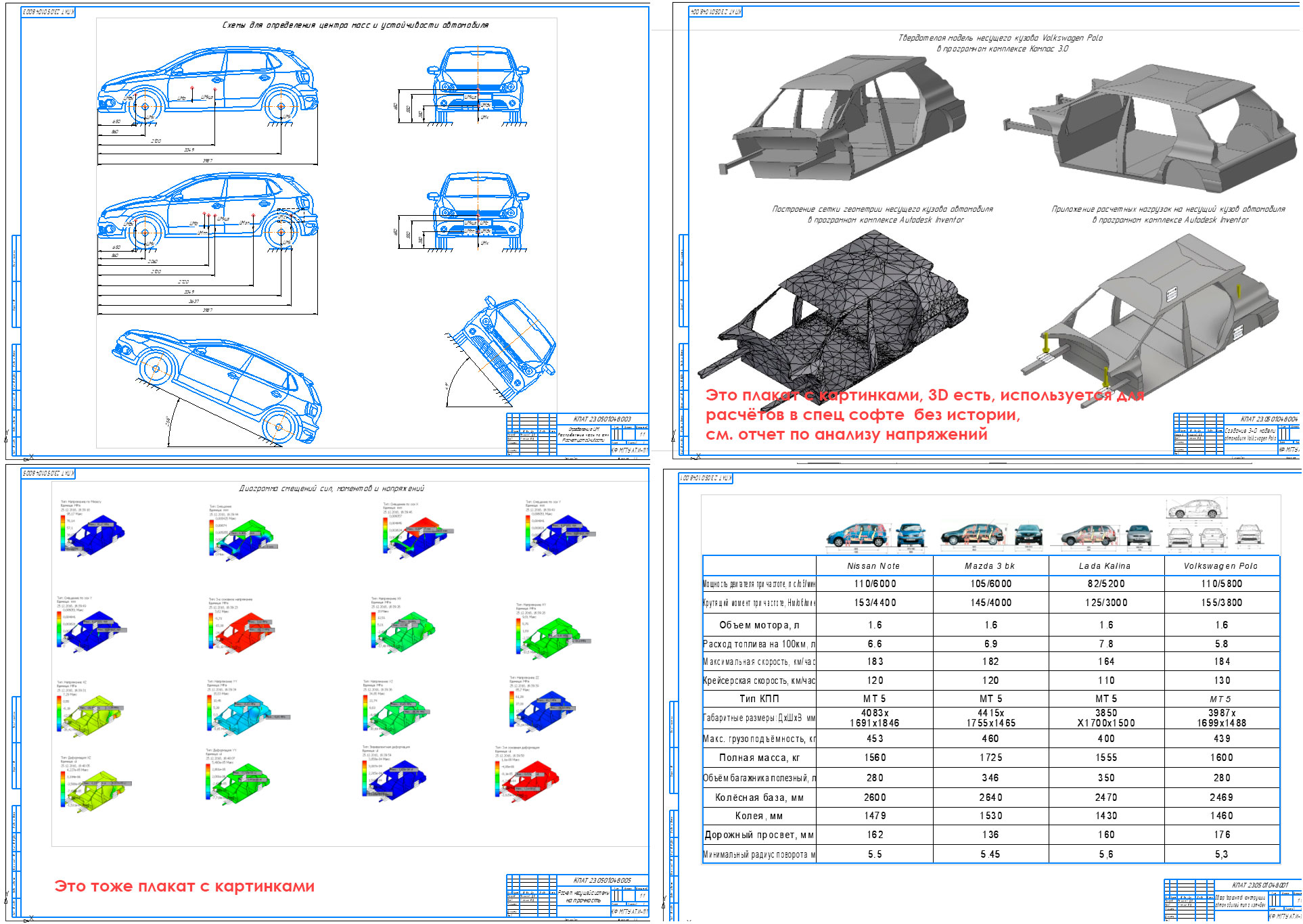

Исходные данные автомобиль Vоlкswagen Polo. РПЗ около 50 листов. 5 чертежей А1 (кроме общего вида ничего нет, все остальное плакаты с картинками и текстом)
СОДЕРЖАНИЕ
Введение 5
1. Технические требования, предъявляемые к автомобилю прототипу 8
2. Обзор конструкций автомобиля типа хэтчбек 12
2.1 Обзор конструкции Nissan Note 12
2.2 Обзор конструкции Mazda 3 bk 14
2.3 Обзор конструкции Lada Kalina 17
3. Техническое задание на проектирование хэтчбека 20
4. Разработка компоновочного решения, 3D-модели транспортного средства в общем виде 23
5.Проектирование распределения массы агрегатов и нагрузки, создание 3D модели кузова 27
5.1 Проектирование распределения массы по длине автомобиля, определение центра масс транспортного средства и распределение масс по осям 27
5.2. Расчет сцепных характеристик ТС 33
6. Расчет несущей системы автомобиля Volkswagen Polo 35
6.1. Построение силовой части кузова в 3D по компоновке заданного НТТС в масштабе со схемой действующих сил, реакций и моментов по заданию, определение порядка расчета на прочность 35
6.2. Прочностной расчет несущей системы автомобиля Volkswagen Polo в среде Autodesk Invertor 2018 41
7. Расчёт эксплуатационных показателей автомобиля Volkswagen Polo 48
7.1 Расчёт Volkswagen Polo на продольную и поперечную устойчивость 48
7.2. Анализ тягово-динамических характеристик НТТС 50
7.3. Расчёт кинематических параметров и передаточных чисел трансмиссии 56
8. Проектирование элементов активной и пассивной безопасности 58
Список использованных источников 61
