Пресс для запрессовки подшипников

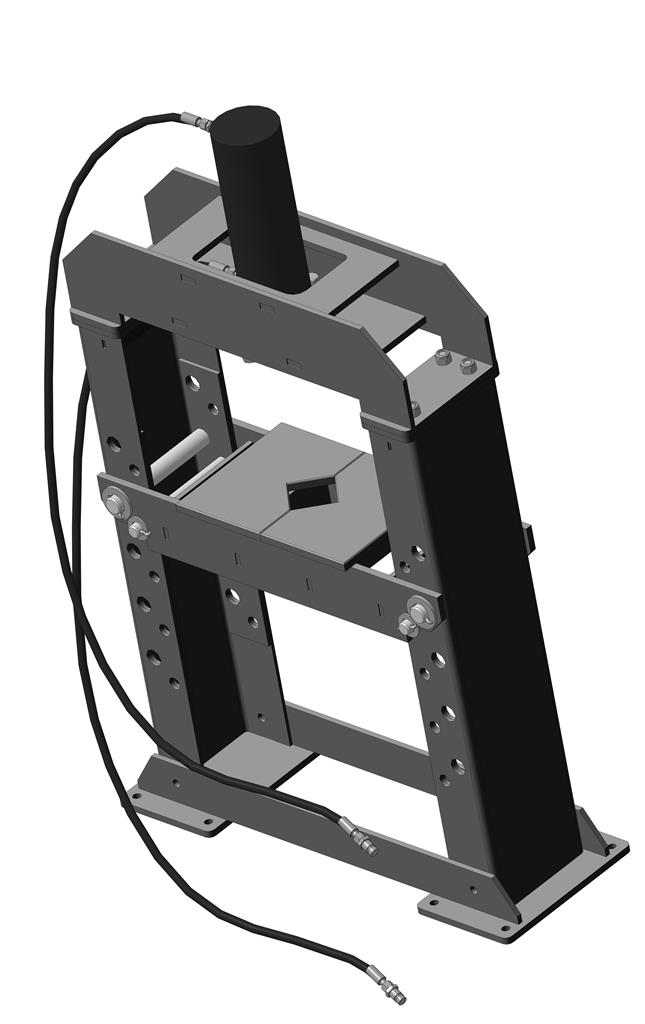

Пресс гаражный гидравлический 20т, с приводом от гидростанции с номинальным давление 16-20 МПа, предназначен для проведения работ по выпрессовыванию и запрессовыванию втулок, подшипников и других элементов. Изготовлен из надежных металлических конструкций, что делает его работу надежной и безопасной. Находит применение во многих производственных и ремонтных сферах, в основном применяется для ремонта подвески, двигателя и коробки передач. Рабочее усилие 20 т. Ход штока 300 мм Рабочий диапазон 0-750 мм Вес 375 кг.

Состав: 3D Сборка и детали. Язык документа

Софт: КОМПАС-3D 18.1.15

Файлы:
Пресс 20т -/
Пресс 20т -/20.00.000 - Пресс .a3d
Пресс 20т -/20.00.003 - Ребро.m3d
Пресс 20т -/20.00.004-Ось.m3d
Пресс 20т -/20.00.005-Ось.m3d
Пресс 20т -/20.01.000 СБ - Рама/
Пресс 20т -/20.01.000 СБ - Рама/20.01.000 - Рама.a3d
Пресс 20т -/20.01.000 СБ - Рама/20.01.001 - Стойка .m3d
Пресс 20т -/20.01.000 СБ - Рама/20.01.002 - Основание.m3d
Пресс 20т -/20.01.000 СБ - Рама/20.01.003 - Пластина.m3d
Пресс 20т -/20.01.000 СБ - Рама/20.01.004 - Накладка.m3d
Пресс 20т -/20.01.000 СБ - Рама/20.01.005 - Ребро.m3d
Пресс 20т -/20.01.000 СБ - Рама/~$.01.004 - Накладка.m3~
Пресс 20т -/20.02.000 СБ - Рама верхняя/
Пресс 20т -/20.02.000 СБ - Рама верхняя/20.02.000 - Рама верхняя.a3d
Пресс 20т -/20.02.000 СБ - Рама верхняя/20.02.001 - Боковина.m3d
Пресс 20т -/20.02.000 СБ - Рама верхняя/20.02.002 - Пластина.m3d
Пресс 20т -/20.02.000 СБ - Рама верхняя/20.02.003 - Упор.m3d
Пресс 20т -/20.02.000 СБ - Рама верхняя/20.02.004 - Упор фланца.m3d
Пресс 20т -/20.02.000 СБ - Рама верхняя/~$.02.000 - Рама верхняя.a3~
Пресс 20т -/20.02.000 СБ - Рама верхняя/~$.02.000 СБ - Рама верхняя Сборочный чертеж.cd~
Пресс 20т -/20.02.000 СБ - Рама верхняя/~$.02.001 - Боковина.m3~
Пресс 20т -/20.02.000 СБ - Рама верхняя/~$.02.002 - Пластина.m3~
Пресс 20т -/20.02.000 СБ - Рама верхняя/~$.02.003 - Упор.m3~
Пресс 20т -/20.02.000 СБ - Рама верхняя/~$.02.004 - Упор фланца.m3~
Пресс 20т -/20.03.000 СБ - Стол/
Пресс 20т -/20.03.000 СБ - Стол/20.03.000 - Стол.a3d
Пресс 20т -/20.03.000 СБ - Стол/20.03.001 - Боковина.m3d
Пресс 20т -/20.03.000 СБ - Стол/20.03.002 - Ребро.m3d
Пресс 20т -/20.03.000 СБ - Стол/~$.03.000 СБ - Стол Сборочный чертеж.cd~
Пресс 20т -/20.03.000 СБ - Стол/~$.03.001 - Боковина.m3~
Пресс 20т -/20.03.000 СБ - Стол/~$.03.002 - Ребро.m3~
Пресс 20т -/20.04.000 СБ - Опора/
Пресс 20т -/20.04.000 СБ - Опора/20.04.000 - Опора.a3d
Пресс 20т -/20.04.000 СБ - Опора/20.04.001 - Плита.m3d
Пресс 20т -/20.04.000 СБ - Опора/20.04.002 - Упор.m3d
Пресс 20т -/20.04.000 СБ - Опора/~$.04.000 - Опора.a3~
Пресс 20т -/20.04.000 СБ - Опора/~$.04.000 СБ - Опора Сборочный чертеж.cd~
Пресс 20т -/20.04.000 СБ - Опора/~$.04.001 - Плита.cd~
Пресс 20т -/20.04.000 СБ - Опора/~$.04.001 - Плита.m3~
Пресс 20т -/20.04.000 СБ - Опора/~$.04.002 - Упор.cd~
Пресс 20т -/20.04.000 СБ - Опора/~$.04.002 - Упор.m3~
Пресс 20т -/~$.00.000 СБ - Пресс Сборочный чертеж.cd~
Пресс 20т -/~$.00.003 - Ребро.m3~
Пресс 20т -/~$.00.004-Ось.m3~
Пресс 20т -/~$.00.005-Ось.m3~
Пресс 20т -/~$.01.001 - Стойка .m3~
Пресс 20т -/~$.01.002 - Основание.m3~
Пресс 20т -/~$.01.003 - Пластина.m3~
Пресс 20т -/~$.02.000 - Рама верхняя.a3~
Пресс 20т -/~$.02.001 - Боковина.m3~
Пресс 20т -/~$.02.002 - Пластина.m3~
Пресс 20т -/~$.02.003 - Упор.m3~
Пресс 20т -/~$.02.004 - Упор фланца.m3~
Пресс 20т -/~$льцо уплотнительное медное 18х24 DIN 7603.m3~
Пресс 20т -/~$тинг XVM NW 10 HL 18 (Hansa Flex).m3~
Пресс 20т -/~$фта ПАПА SKS 10 HL 3 (Hansa Flex).m3~
Пресс 20т -/Гидроцилиндр/
Пресс 20т -/Гидроцилиндр/~$Гильза.m3~
Пресс 20т -/Гидроцилиндр/~$дроцилиндр 100-50-205.a3~
Пресс 20т -/Гидроцилиндр/~$Шток.m3~
Пресс 20т -/Гидроцилиндр/Гидроцилиндр 125-63-300-70.a3d
Пресс 20т -/Гидроцилиндр/Гильза.m3d
Пресс 20т -/Гидроцилиндр/Шток.m3d
Пресс 20т -/Кольцо уплотнительное медное 18х24 DIN 7603.m3d
Пресс 20т -/Муфта ПАПА SKS 10 HL 3 (Hansa Flex).m3d
Пресс 20т -/Рукава/
Пресс 20т -/Рукава/РВД/
Пресс 20т -/Рукава/РВД/DKO-12L-2SN-10-2200-DKO-12L.a3d
Пресс 20т -/Рукава/РВД/DKO-12L-2SN-10-2250-DKO-12L.a3d
Пресс 20т -/Рукава/Труба@Нестандартная труба@L = 2149.47 мм.m3d
Пресс 20т -/Рукава/Труба@Нестандартная труба@L = 2231 мм.m3d
Пресс 20т -/Фитинг XVM NW 10 HL 18 (Hansa Flex).m3d
Пресс 20т -/Фитинг прямой М18х1,5.m3d
