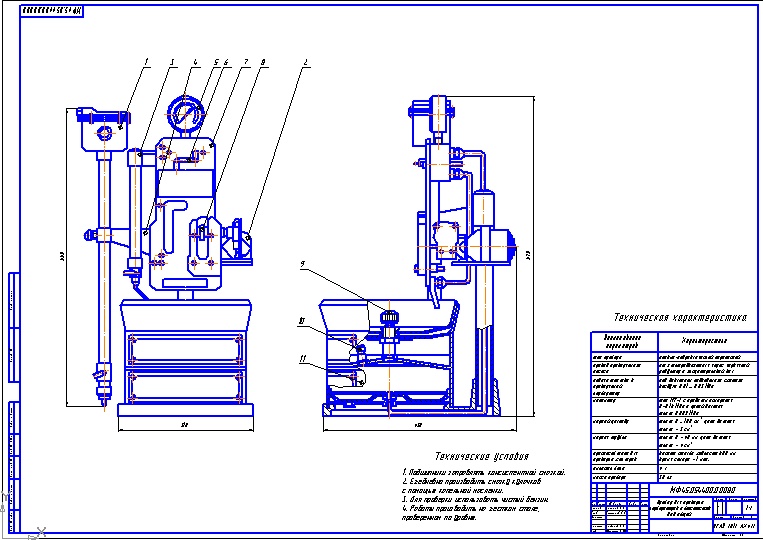

Прибор для проверки карбюраторов и бензонасосов

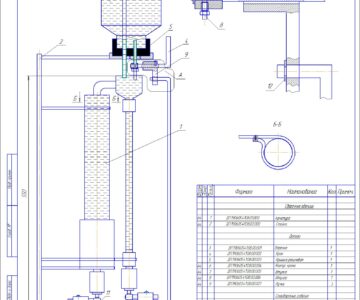

Приспособление для проверки жиклеров крепится на поворотном кронштейне стойки прибора и состоит из поплавковой камеры, сливного трубопровода, насадки для установки жиклеров, крана управления сливом и мерного цилиндра. За прототип принято приспособление стенда КАРБЮТЕСТСТАНДАРТ венгерского производства. БГАУ 2012, АХ422

Состав: Вид общий(ВО) Язык документа

Софт: Компас v10

Файлы:

Каталог / Транспорт / Автомобили и автомобильное хозяйство (Автосервис) / Прибор для проверки карбюраторов и бензонасосов

Спецификация ВО.cdw
4.1-Вид общий.cdw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.
