Приспособление для поднятия автомобиля

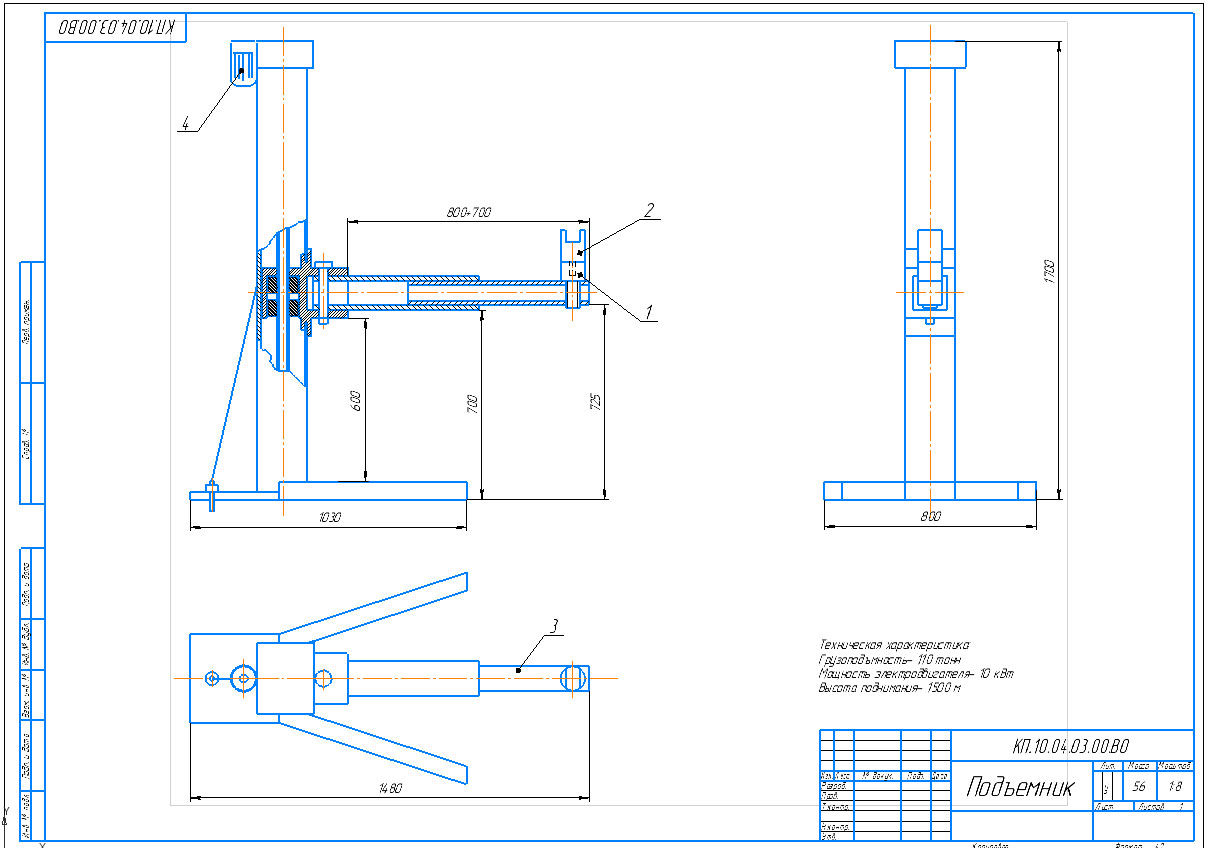

Сборочные чертежи(А1- 1шт, А4- 2лист в КОМПАСе), деталировка(А4- 5лист в КОМПАСе),спецификация(А4) и разработка(А4) приспособления для поднятия автомобиля ГАЗель. Для расширения производственных возможностей ПТО и в целях экономии времени на техническое обслуживание и текущий ремонт, в конструкторской части мы предлагаем приспособление, которое позволит обслуживать автомобили ГАЗель на подъемнике П-97М, предназначенном для обслуживания легковых отечественных автомобилей.

Техническая характеристика:
Грузоподъмность- 110 тонн
Мощность электродвигателя- 10 кВт
Высота поднимания- 1500 м

Состав: СБ, деталировка, спецификация, разработка Язык документа

Софт: cdw, doc
