Приспособление для проверки свечей зажигания

Приспособление для проверки свечей зажигания. Предназначено для диагностики свечей зажигания.

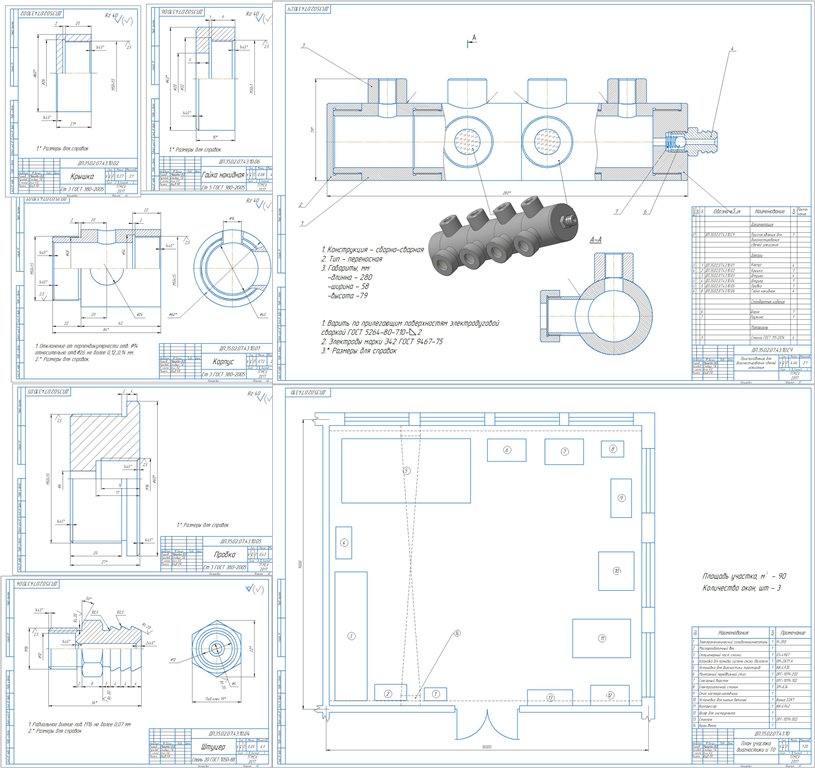

Приспособление состоит из модулей, соединенных посредством резьбового соединения. Количество модулей зависит от числа цилиндров двигателя (по одному модулю на цилиндр). К каждому модулю приварены штуцера для вкручивания свечей зажигания, оборудованы смотровые окна. Крайние модуля с одной стороны закрываются крышкой и пробкой. В пробку вворачивается штуцер, через который подается сжатый воздух.
Для того чтобы проверить работу свечей зажигания необходимо вкрутить свечи зажигания в штуцера. Подсоединить к свечам провода высокого напряжения и массу. Подать сжатый воздух через штуцер, под давлением 10…13 атм. Прокручивая стартером коленчатый вал двигателя наблюдать за процессом искрообразования на свече. Искра должна образовываться только в промежутке между электродами. Отсутствие искры или ее пробой через изолятор свидетельствует о неисправности свечи.

Чертежи и 3д сборка подойдут для конструктивной части курсового или диплома.
