Приспособление для разборки карданных шарниров

Черниговский государственный технологический университет
Кафедра автомобили и технологии их эксплуатации
конструкторский раздел диплома
Приспособление для разборки карданных шарниров
Чернигов 2014

В данной работе рассматриваются расчеты на прочность, на изгиб и на прочность сварочного шва.
Состоит работа с 7 листов А4 и одного чертежа А3.
краткое описание устройства:

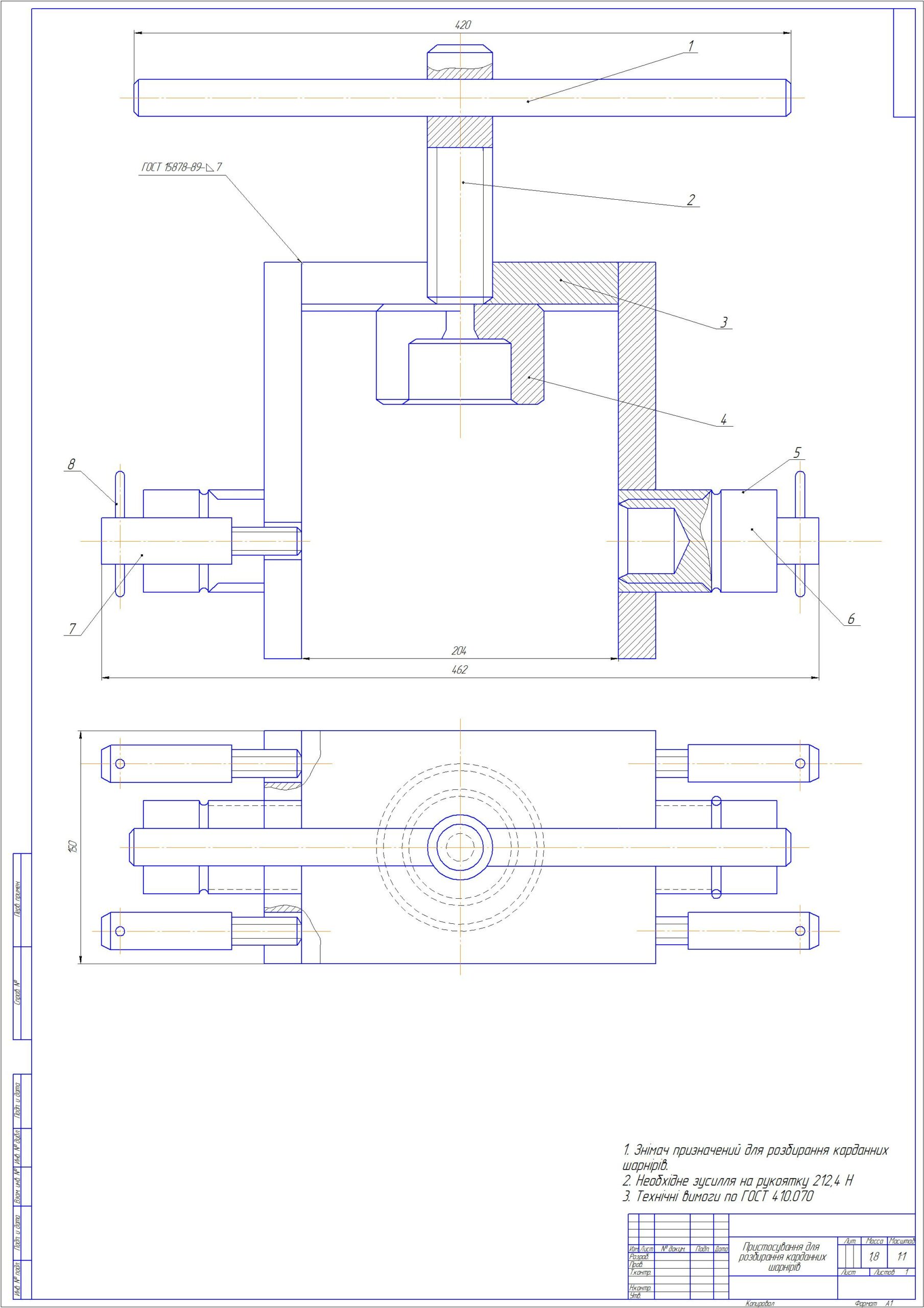

Приспособление для разборки карданных шарниров состоит из корпуса, на перекладине 1 которого установлен силовой винт 2 с опорной чашкой 3, на боковых сторонах 4 и 5 корпуса размещены опорные площадки, выполнены в виде стаканов 6 и 7 с наружной резьбой 8, хвостовиком 9 под ключ и полостью 10. По сторонам каждого стакана размещены фиксаторы 11 в виде резьбовых штифтов, размещенных в пазах 12, выполненных в нижних частях боковых сторон.
