Приспособление для снятия заднего моста

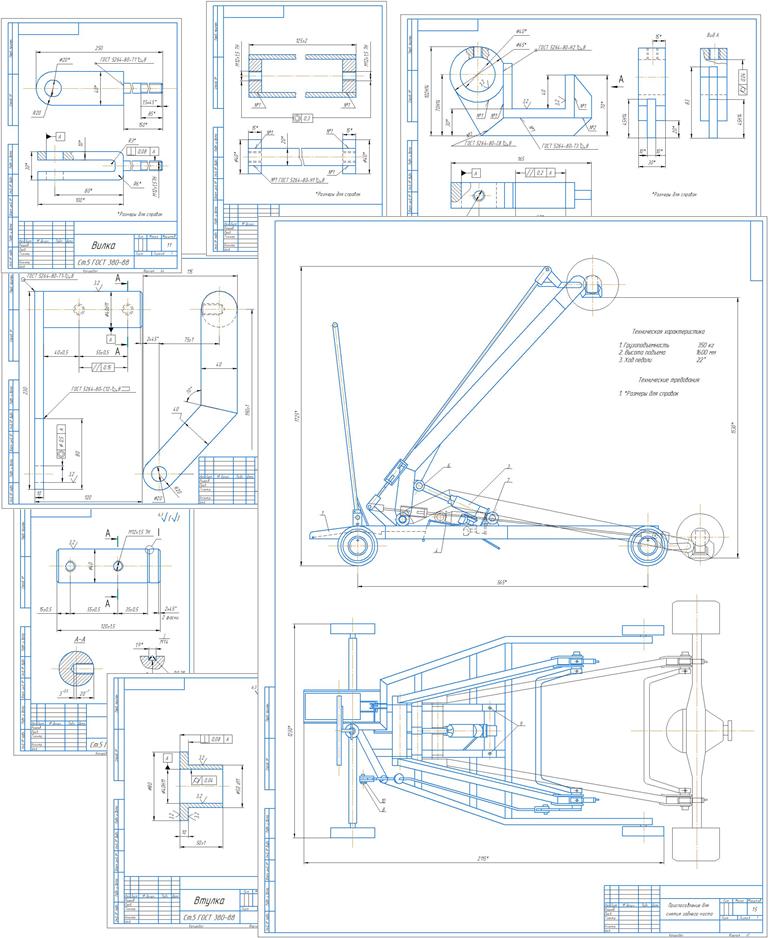

Приспособление для снятия заднего моста автомобиля. Чертеж выполнен на листе формата А1. Есть спецификация и деталировка данного приспособления.

Техническая характеристика
1. Грузоподъемность 350 кг
2. Высота подъема 1600 мм
3. Ход педали 22

Состав: Сборочный чертеж (СБ), Деталировка (вал, вилка, втулка, гайка, захват, вал-сошка), Спецификация

Софт: КОМПАС-3D 9

Файлы:

Приспособление для снятия заднего моста/

Приспособление для снятия заднего моста/Вал.cdw

Приспособление для снятия заднего моста/Спецификация.cdw

Приспособление для снятия заднего моста/СБ.cdw

Приспособление для снятия заднего моста/Вилка.cdw

Приспособление для снятия заднего моста/Гайка.cdw

Приспособление для снятия заднего моста/Вал-сошка.cdw

Приспособление для снятия заднего моста/Захват.cdw

Приспособление для снятия заднего моста/Втулка.cdw
