Приспособление для выприсовки гильз

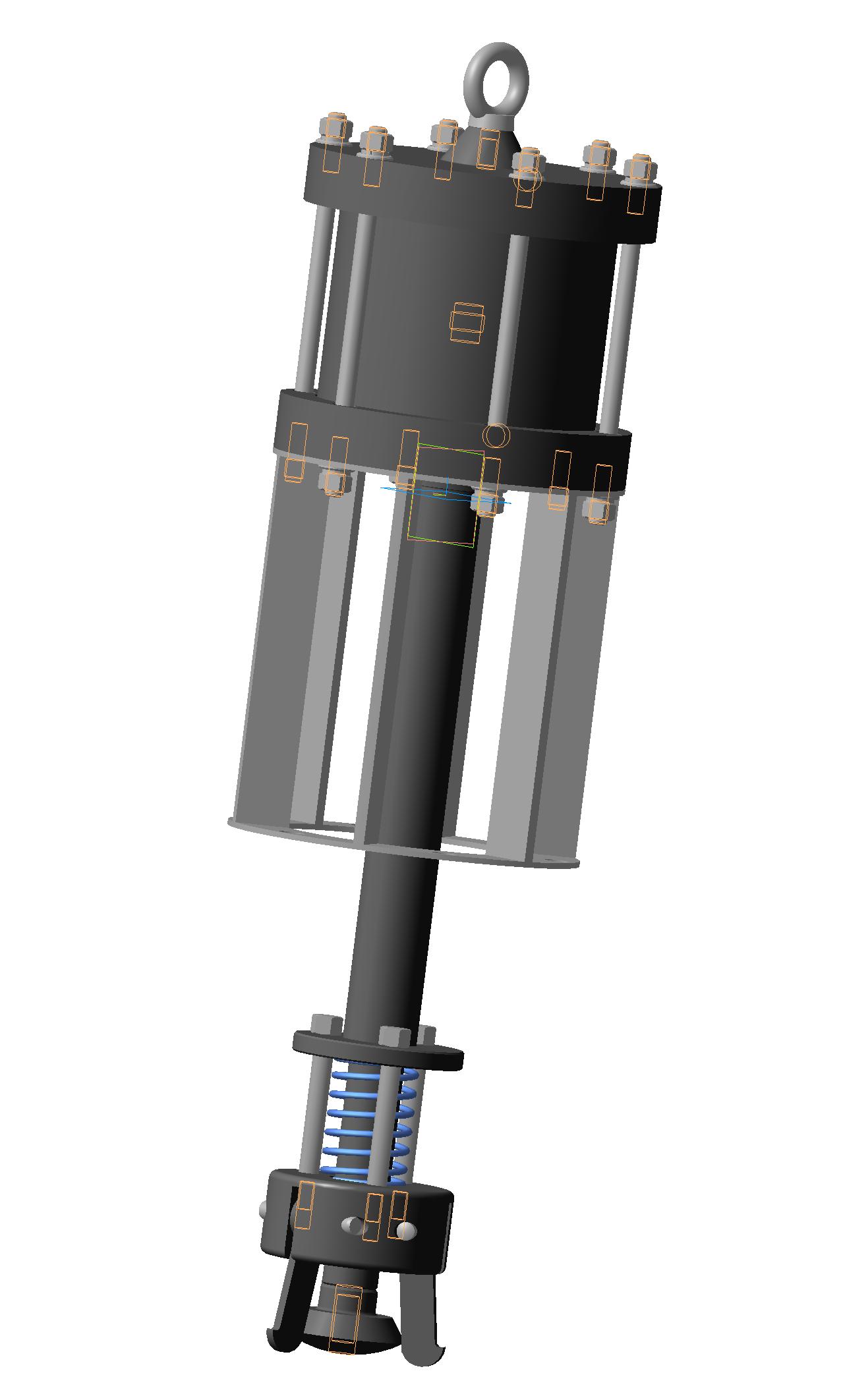

Устройство состоит из силового элемента 1, базового элемента 2 опирающегося на плоскость блока цилиндров, тяги 3, траверсы 4 и захватов 5. Траверса 4 подпружинена и перемещается вдоль стержня тяги, что позволяет захватам перемещаться в радиальном направлении, входить и выходить из зацепления с торцем гильзы цилиндра. Грибовидная гайка фиксирующая траверсу одновременно служит опорой захватам при рабочем ходе устройства.
4.3 Техническая характеристика конструкции.
Тип: гидравлический
Давление в гидросистеме, мПа 3
Усилие на штоке цилиндра, мПа 324
Ход поршня, мм 70
Габаритные размеры, мм
Высота 570
Диаметр 140
Масса, кг 26

Состав: 3D сборка Язык документа

Софт: КОМПАС-3D 15

Файлы:
ПРиспособление для выприсовки гильз.a3d
Прокладка поршня.m3d
Прокладка штока.m3d
Прокладка.m3d
проставка.a3d
Проставка.m3d
упор.m3d
цилиндр.m3d
Шток гидроцилиндра.m3d
Устройство захвата\Болт специальный.m3d
Устройство захвата\Втулка.m3d
Устройство захвата\Захват.m3d
Устройство захвата\Клин.m3d
Устройство захвата\Корпус захвата.m3d
Устройство захвата\Направляющая захвата.m3d
Устройство захвата\Пружина4.m3d
Устройство захвата\Сборка.a3d
Днище дилиндра.m3d
Крышка гидроцилиндра.m3d
Поршень.m3d
Устройство захвата
