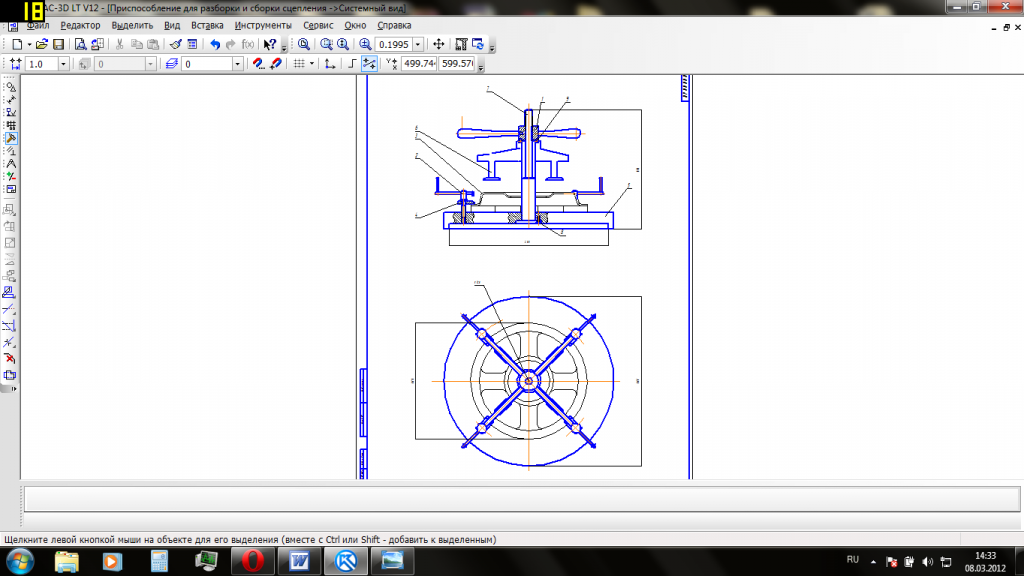

1. Вороток
2. Зажим.
3. Кожух сцепления.
4. Пластина.
5. Плита.
6. Прижим.
7. Стержень.
8. Винт.
9. Подшипник.
Работа приспособления
Приспособление предназначено для разборки и сборки сцепления.
Перед разборкой, сцепление в сборе с кожухом 3 устанавливают на плиту 5 в центре которой зафиксирован стержень 7 приспособления, и при вращении воротка 1, который передает усилие сжатия через прижим 6 на кожух сцепления, производится сжатие. Далее при постепенном сжатии для более надежной фиксации и меньшей нагрузке на резьбу стержня 7 и воротка 1 в приспособлении предусмотрено четыре зажима 2 на которых находятся пластины 4. Пластины 4 своей плоскостью при завинчивании зажима 2 прилегают к юбке кожуха сцепления и тем самым надежно удерживают сцепление в сжатом состоянии, благодаря чему осуществляется разборка либо сборка сцепления.
