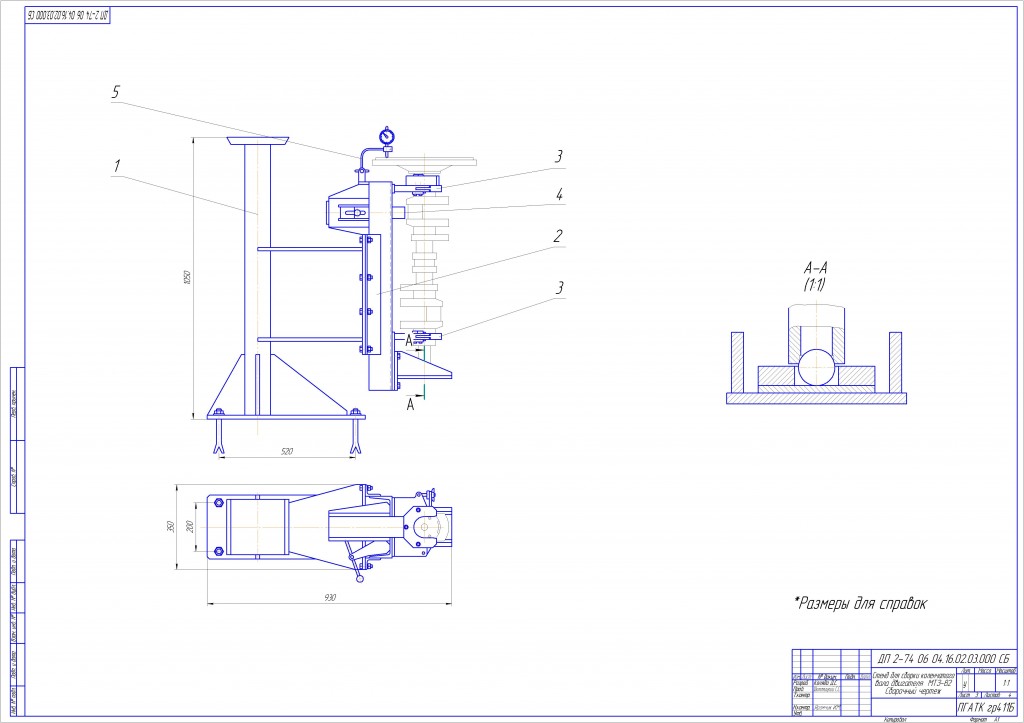

Стенд предназначен для сборки коленчатого вала с маховиком и сцеплением двигателя МТЗ-82.
Графическая часть содержит: сборочный чертеж, деталировку, спецификацию и устройство и работа стенда
