Калужский филиал МГТУ им. Н. Э. Баумана
Кафедра автомобиле- и тракторостроения
Курсовой проект по дисциплине "Технология производства наземно-транспортных технологических средств"
На тему: "Проект агрегатного участка с разработкой технологии установки системы подруливания на трехосный прицеп Сармат 85720F-0000010 для трактора МТЗ-82"
Калуга 2016

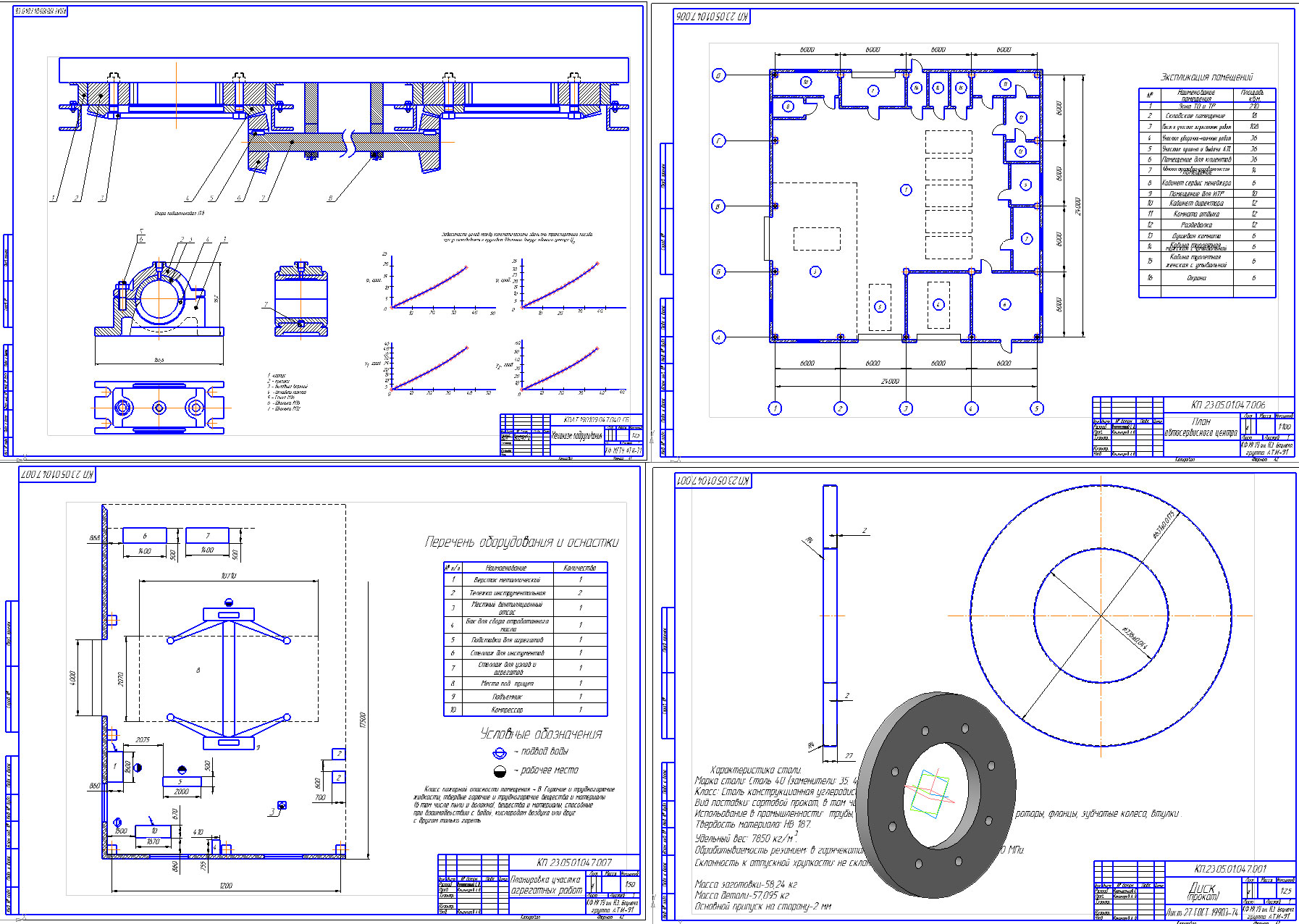

В результате разработки данного курсового проекта на тему «Проект агрегатного участка с разработкой технологии установки системы подруливания на трехосный прицеп Сармат 85720F-0000010 для трактора МТЗ-82» был исследован технологический процесс получения диска механизма подруливания, выбран наиболее рациональный способ получения диска – из отливки.
Также проанализировано назначения детали в узле и ее технологичность. Данный анализ показал, что деталь технологична. Был разработан технологический маршрут обработки детали, операционная технология, рассчитаны припуски и операционные размеры детали и заготовки. Определены режимы резания при токарной и шлифовальной обработке и произведен расчет штучного времени. Выполнено нормирование технологических операций.
В курсовом проекте разработана технология сборки механизма подруливания. Описывается технология установки системы подруливания.

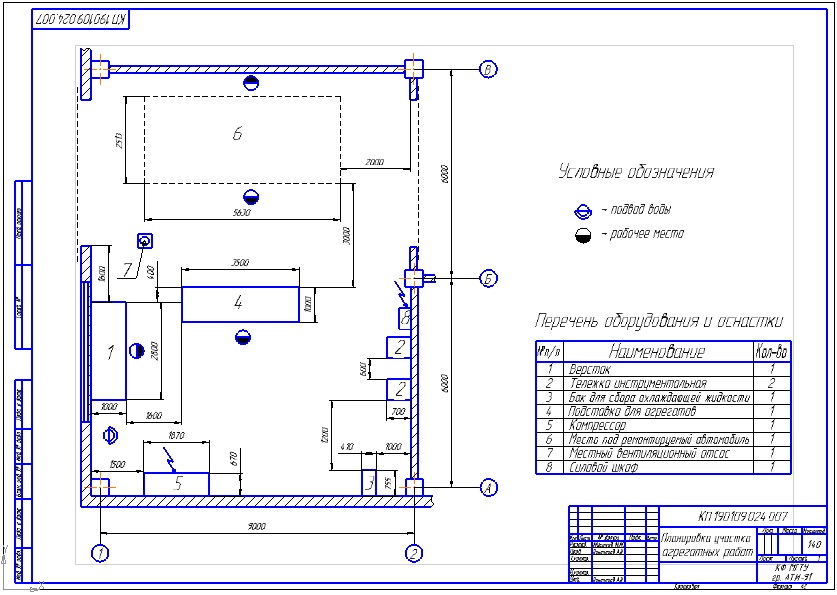

В данной работе был спроектирован сервисный центр. Для этого выполнен расчет годового объёма работ сервисного центра, постов и количества рабочих, а также площадей производственных участков, помещений для клиентов и администрации и бытовых помещений. Проведена планировка агрегатного участка.
Введение
1. Проектирование заготовки
1.1. Анализ детали и технологичности ее изготовления
1.2. Выбор способа получения заготовки
1.3. Проектирование заготовки с учетом припусков на механическую обработку
2. Разработка технологии механической обработки детали
2.1. Разработка схемы механической обработки заготовки
2.2. Расчет режимов резания отдельных операций
2.2.1. Токарная обработка (поверхность 4)
2.2.2. Шлифовальная обработка (поверхность 4)
2.3. Нормирование операций и расчет штучного времени
2.3.1. Токарная обработка (поверхность 4)
2.3.2. Шлифовальная обработка (поверхность 4)
3. Разработка технологии сборки заднего реечного механизма
3.1. Разработка технологической схемы сборки
3.2. Разработка маршрутной карты сборки узла
4. Разработка технологического процесса установки системы подруливания на трехосный прицеп Сармат 85720F-0000010 для трактора МТЗ-82.
5. Проектирование сервисного центра
5.1 Годовой объём работ СЦ
5.2. Расчет штатного числа рабочих
5.3. Расчет числа рабочих постов ТО и ТР
5.4. Расчет площадей и планировка агрегатного участка
Заключение
Список использованных источников
