Проект малотоннажного автомобиля ГАЗ-3321 повышенной проходимости со сменным рабочим оборудованием

Житомирский государственный технологический университет
Кафедра автомобилей
Дипломный проект на тему: "Проект малотоннажного автомобиля повышенной проходимости со сменным рабочим оборудованием"
Житомир 2012

В дипломном проекте проведены конструктивные изменения кузова автомобиля ГАЗ-3321, предложенные необходимые модули для эксплуатационного их использования и сконструированы наиболее важные модули бетоносмеситель, цистерна для транспортировки жидкостей.
Проект состоит из шести разделов: технико - экономическое обоснование проекта, обоснование выбора состава подвижного оборудования, конструкторская часть, исследовательская часть, охрана труда и экономическая часть (81 страница записки)
Представлен список использованной литературы и приложения(ведомость проекта и т.д.).

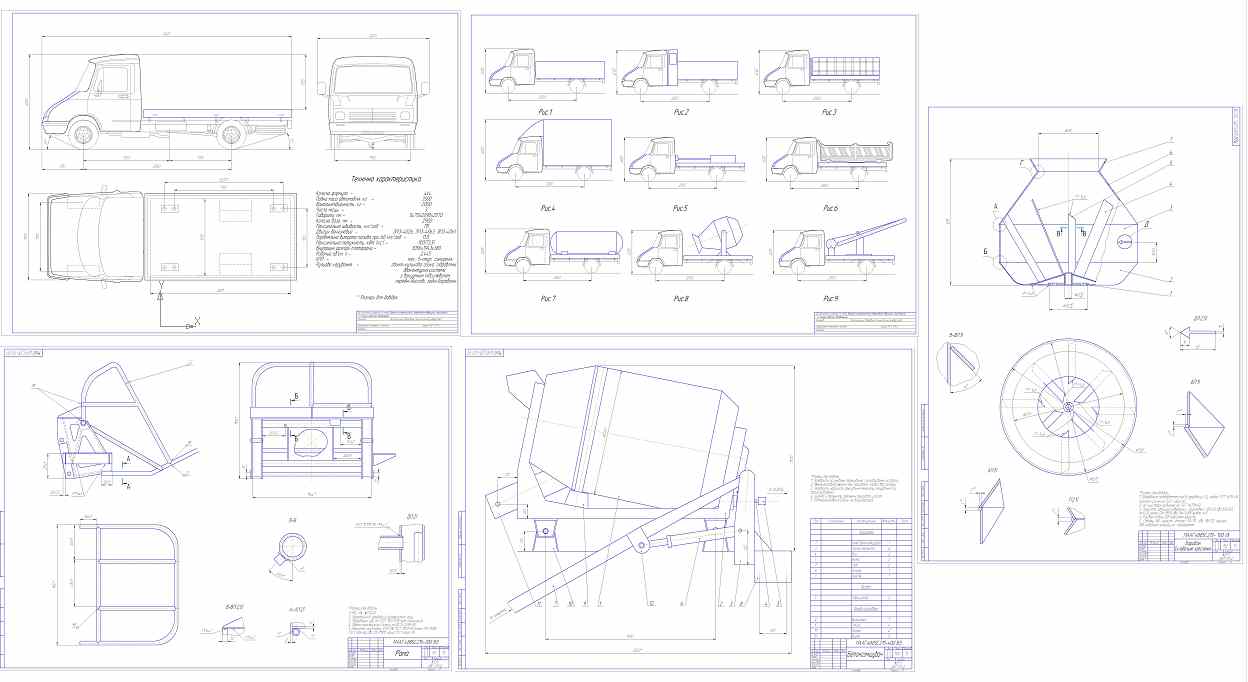

Графическая часть состоит из 10 листов формата А1: база модульного автомобиля, возможные модификации кузовов, таблица часовой загрузки оборудования, сборочные чертежи (бетономешалка, лебёдка), цистерна, рама, барабан, деталировка и экономическое обоснование.

Состав: База модульного автомобиля, Возможные модификации кузовов, Таблица часовой загрузки оборудования, Бетономешалка (СБ), Лебёдка (СБ), Цистерна (ВО), Рама (ВО), Барабан (ВО), Деталировка (дно барабана, поддон, крышка, втулка, фланец), Спецификации, Экономическое обоснование, ПЗ Язык документа

Софт: КОМПАС-3D 12
