Проект подключения мойки высокого давления Karcher HD 7/18-4M

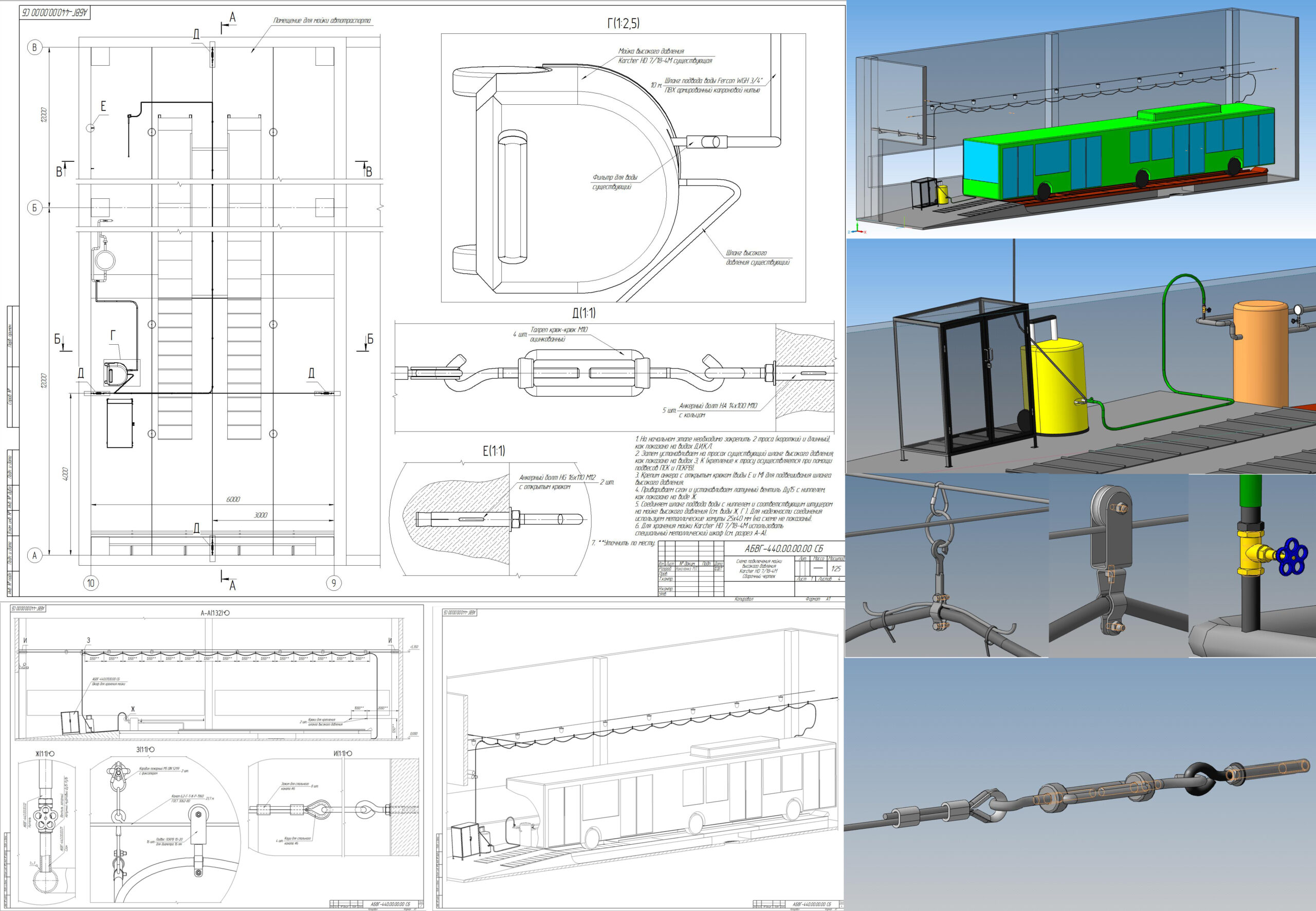

Проект подключения мойки высокого давления Karcher HD 7/18-4M был необходим для правильной эксплуатации этого оборудования силами работников станции технического обслуживания. Включает в себя огромный перечень необходимых комплектующих, а также схему их установки. Во избежание наезда на шланг высокого давления по желанию заказчика принято решение подвесить шланг (наружный диаметр Ø16 мм) к металлическому тросу на специальных кабельных подвесах ПСК и ПСКРВ. Показана схема крепления стальных тросов Ø6 мм, схема подвода воды к мойке, врезка сгона для установки вентиля Ду15 и ниппеля для резинового шланга 3/4". Кроме того изготовлены чертежи металлического ящика для хранения мойки.

Состав: 3D сборка, сборочный чертеж, деталировка Язык документа

Софт: КОМПАС-3D 13 sp1

Каталог / Транспорт / Автомобили и автомобильное хозяйство (Автосервис) / Проект подключения мойки высокого давления Karcher HD 7/18-4M

Просмотр файлов
Болт анкерный с кольцом М10х14х100/
Болт анкерный с кольцом М10х14х100/Втулка коническая М10.m3d
Болт анкерный с кольцом М10х14х100/Сборка болта М10 и цанги.a3d
Болт анкерный с кольцом М10х14х100/Сборка болта М10.a3d
Болт анкерный с кольцом М10х14х100/Цанга М10.m3d
Болт анкерный с кольцом М10х14х100/Шпилька М10.m3d
Болт анкерный с открытым крюком М12х16х110/
Болт анкерный с открытым крюком М12х16х110/Втулка коническая М10.m3d
Болт анкерный с открытым крюком М12х16х110/Сборка болта М10 и цанги.a3d
Болт анкерный с открытым крюком М12х16х110/Сборка болта М10.a3d
Болт анкерный с открытым крюком М12х16х110/Цанга М10.m3d
Болт анкерный с открытым крюком М12х16х110/Шпилька М10.m3d
Шкаф для хранения керхера/
Шкаф для хранения керхера/АБВГ-440.01.00.00 СБ Шкаф для хранения мойки.cdw
Шкаф для хранения керхера/АБВГ-440.01.00.01 Рукоятка.cdw
Шкаф для хранения керхера/АБВГ-440.01.00.02 Ухо.cdw
Шкаф для хранения керхера/АБВГ-440.01.00.03 Ребро.cdw
Шкаф для хранения керхера/АБВГ-440.01.00.04 Палец.cdw
Шкаф для хранения керхера/АБВГ-440.01.00.05 Втулка.cdw
Шкаф для хранения керхера/АБВГ-440.01.00.06. Задняя стенка.cdw
Шкаф для хранения керхера/АБВГ-440.01.01.00 СБ Рамка.cdw
Шкаф для хранения керхера/АБВГ-440.01.02.00 СБ Дверь.cdw
Шкаф для хранения керхера/Втулка.m3d
Шкаф для хранения керхера/Дверка.m3d
Шкаф для хранения керхера/Задняя стенка _ АБВГ-440.01.00.06.m3d
Шкаф для хранения керхера/Палец.m3d
Шкаф для хранения керхера/Рамка из 32-го уголка шириной 600 без листа для чертежа.m3d
Шкаф для хранения керхера/Рамка из 32-го уголка шириной 600.m3d
Шкаф для хранения керхера/Ребро.m3d
Шкаф для хранения керхера/Ручка 1.m3d
Шкаф для хранения керхера/Сборка петли и пальца.a3d
Шкаф для хранения керхера/Сборка шкафа 1.a3d
Шкаф для хранения керхера/Ухо.m3d
Линия освещения существующая.a3d
Подвес ПСКРВ 12-16.a3d
Сборка вентиля и манометра.a3d
Сборка керхера со шлангами.a3d
Сборка мостика.a3d
Сборка мостика 2.a3d
Сборка наглядная.a3d
Сборка петли коуша и зажимов для троса 6,2 длинная.a3d
Сборка петли коуша и зажимов для троса 6,2 короткая.a3d
Сборка подвеса ПСК 10-20.a3d
Сборка подвеса ПСК 10-20 и карабина 5х50.a3d
Сборка рамы уголка 45.a3d
Сборка хомута д160.a3d
Сборка эстакады и мойки.a3d
Сгон вентиль Ду15 и штуцер под шланг.a3d
Трос существующий для светильников.a3d
Шланг высокого давления.a3d
Шланг подвода воды.a3d
АБВГ-440.00.00.00 Схема подключения керхера.cdw
АБВГ-440.00.00.01 Сгон.cdw
АБВГ-440.00.00.02 Нипель для вентиля Ду15.cdw
Чертеж всего 1.cdw
материалы.doc
Башмак.m3d
Вентиль Ду15.m3d
Вентиль Ду20.m3d
Вентиль Ду40.m3d
Вентиль Ду40 с ромбической ручкой.m3d
Зажим троса алюминиевый.m3d
Карабин 5х50.m3d
Керхер HD 718-4M.m3d
Коуш.m3d
Кран шаровый Ду25.m3d
Кронштейн существующий.m3d
Лист 8,0х500х830.m3d
Лист 10,0х468х830.m3d
Лист 10,0х2000х830.m3d
Лист 10,0х2500х830.m3d
Лист 10,0х3400х830.m3d
Лист 10,0х4250х830.m3d
МАЗ гармошка.m3d
Мойка.m3d
Направляющая для подвеса.m3d
Петля троса 6,2 ГОСТ 3062-80 длинная.m3d
Петля троса 6,2 ГОСТ 3062-80 короткая.m3d
Решетка декоративная.m3d
Светильник.m3d
Сгон.m3d
⠫९ ???-??? ?10.m3d
Траектория существующего трубопровода 1.m3d
Траектория шланга высокого давления 1.m3d
Траектория шланга высокого давления 2.m3d
Траектория шланга высокого давления 3.m3d
Траектория шланга высокого давления 4.m3d
Траектория шланга высокого давления 5.m3d
Траектория шланга высокого давления 6.m3d
Уголок 45х5х500.m3d
Уголок 45х5х700.m3d
Уголок 45х5х830.m3d
Уголок 45х5х2400.m3d
Фрагмент трапа.m3d
Хомутик.m3d
Швеллер 8Пх11000.m3d
Швеллер 160Пх880.m3d
Швеллер 160Пх1000.m3d
Швеллер 160Пх2500.m3d
Швеллер 160Пх3400.m3d
Швеллер 160Пх3545.m3d
Швеллер 160Пх4250.m3d
Швеллер 160Пх8250.m3d
Шланг подвода воды 1.m3d
Шланг подвода воды 2.m3d
Шланг подвода воды 3.m3d
Шланг подвода воды 4.m3d
Штурвал для задвижки Ду32.m3d
Штурвал для задвижки Ду50.m3d
Штуцер для шланга под вентиль Ду15.m3d
Эстакада.m3d
