Проект реконструкции ремонтной мастерской с разработкой участка по восстановлению коленчатых валов в условиях ЗАО Птицефабрика «Посевнинская»

Новосибирский государственный аграрный университет
Инженерный институт
Кафедра надежности и ремонта машин
Направление 35.03.06 Агроинженерия, профиль Технический сервис в агропромышленном комплексе
Дипломное проектирование: Проект реконструкции ремонтной мастерской с разработкой участка по восстановлению коленчатых валов в условиях ЗАО Птицефабрика «Посевнинская»

Разработка модернизации конструкции люнета для поддержания
коленчатого вала во время процесса шлифовантя.
Обоснование необходимости разработки конструкции
Во время процесса шлифования на коленчатый вал действует усилие на изгиб, что приводит к дальнейшему радиальному биению в процессе работы. Чтобы исключить этот процесс и предназначены люнеты.
Недостатки существующих конструкций люнетов заключаются в том, что контактирующие элементы лапок с шейками коленчатых валов представляют собой неподвижные насадки.
Шейки коленчатых валов обрабатываются с высокой степенью точности. Поэтому в момент контакта неподвижной насадки велик риск повреждения заготовки из- за сил трения скольжения.
Предлагаемая конструкция позволяет свести этот риск к минимуму, так как предусматривает контактные элементы в виде роликов вращающихся во взаимодействии с шейкой вала, что приводит к переводу режима трения скольжения на режим трения качения. К тому же поверхность ролика имеет овальную форму, что позволяет уменьшить площадь соприкосновения люнета с шейкой коленчатого вала.
В процессе разработки предложенного варианта конструкции люнета использована методика конструирования с реализацией базовой стадии конструирования, что обеспечивает высокий уровень разработки ( исключаются принципиальные ошибки).
Содержание

Введение…………………………………………………………………………………7

1. Анализ производственно – технологической деятельности ЗАО Птицефабрика «Посевнинская»………………………………………………………………………………....8
1.1 Общая характеристика предприятия………………………………………………8
1.2 Общая структура предприятия……………………………………………………..10
1.3 Природно - климатические условия……………………………………………….11
1.4 Результат хозяйственной деятельности отрасли птицеводства…………………12
1.5 Анализ структуры и состава инженерной службы в растениеводстве………….16
2. Расчет производственной программы предприятия технического сервиса………………………………………………………………………………………… 20
2.1. Расчет трудоемкостей ремонту тракторов……………………………………… .20
2.2 Расчет трудоемкости по ремонту автомобилей…………………………………..21
2.3 Расчет трудоемкости по ремонту комбайнов……………………………………..23
2.4 Расчет трудоемкости сельхозмашин……………………………………………....24
2.5 Расчет трудоемкости по восстановлению деталей……………………………….24
2.6 Расчет фондов времени…………………………………………………………….25
2.7 Расчет штатов предприятия………………………………………………………..26
2.8 Расчет площадей цехов ремонтного предприятия технического сервиса………26
2.9 Расчет и подбор оборудования…………………………………………………….27
2.9.1 Расчет количества металлорежущих станков………………………………….27
2.9.2 Расчет количества моечных машин……………………………………………..28
2.9.3 Расчет количества испытательных стендов…………………………………….28
2.10 Общая компоновка производственного корпуса………………………………..29
2.10.1 Выбор схемы производственного потока……………………………………..29
2.10.2 Определение общей расчетной площади и габаритных
размеров производственного корпуса………………………………………29

2.11 Обоснование необходимости восстановления коленчатых валов ………..........32
3. Анализ технического состояния коленчатого вала двигателя Д-240 в условиях работы и формирования дефектности………………………………………………………... 33

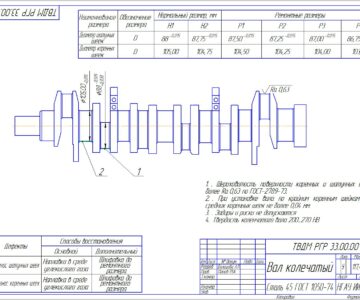

3.1 Разработка рабочего ремонтного чертежа коленчатого вала двигателя Д-240…35
3.2 Разработка маршрутно- операционных технологических процессов восстановления коленчатого вала двигателя Д-240…………………………………..36
3.2.1 Обоснование выбора принципа структурирования операций………………. ..36
3.3 Обоснование выбора способов восстановления коленчатого вала двигателя
Д-240 для случая восстановления на ремонтный размер…………………………….37
3.4 Разработка маршрутных технологических процессов восстановления коленчатого вала двигателя Д-240…………………………………………………….41
3.5 Разработка маршрутно- операционного технологического процесса восстановления коленчатого вала двигателя Д-240………………………………….44
3.6 Разработка графика последовательности и согласования операций и планировка площадей участка восстановления коленчатых валов……………………………......46
3.6.1 Расчет штатов предприятия……………………………………………………..47
3.6.2 Расчет и подбор оборудования………………………………………………….48
3.6.3 Расчет площадей…………………………………………………………………49
3.7 Базовая стадия конструирования…………………………………………………50

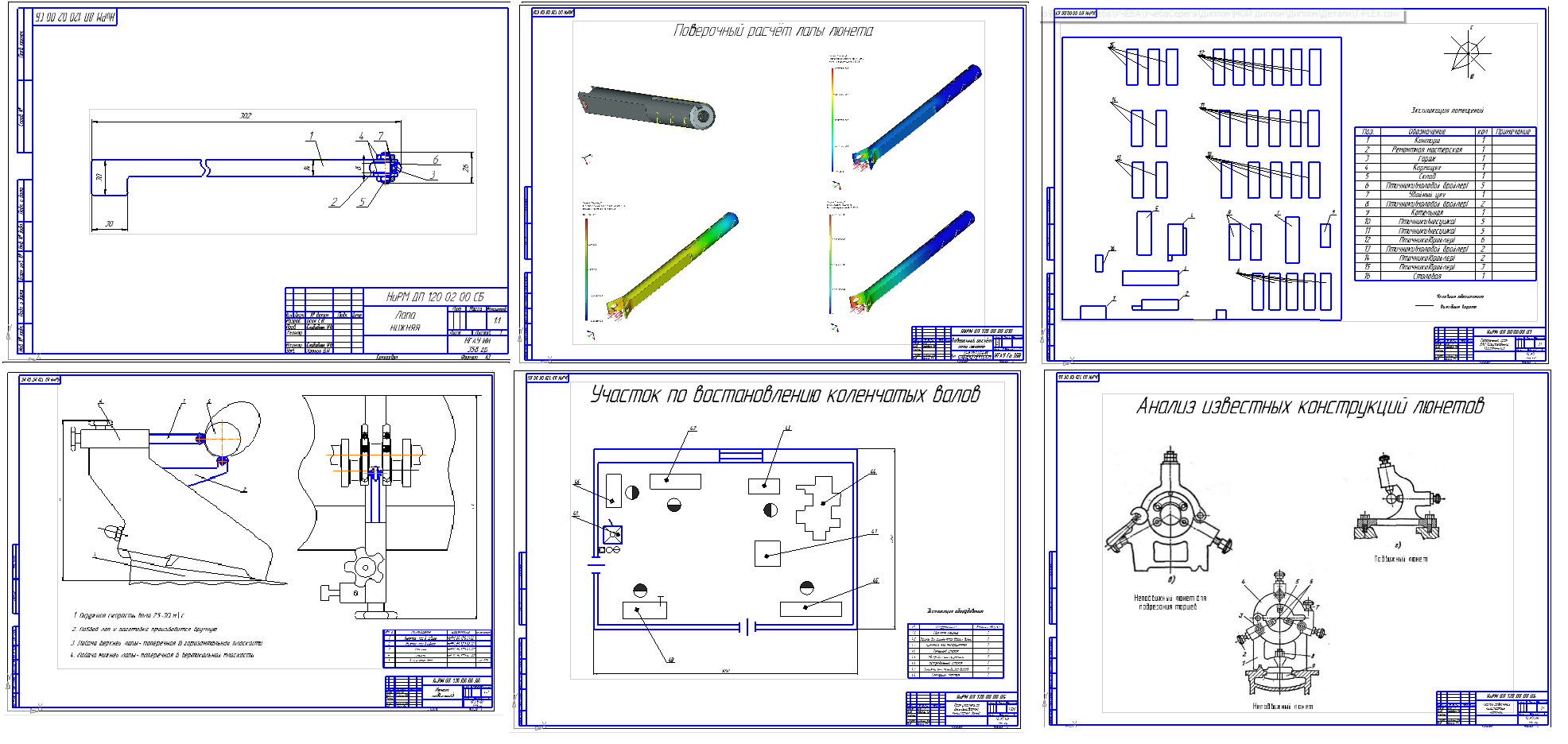

3.8 Поверочный расчет детали «Лапа люнета»………………………………………51
3.8.1 Результат поверочного расчета………………………………………………….53
4 Разработка модернизации конструкции люнета для поддержания коленчатого вала
во время процесса шлифования………………………………………………………...55
4.1 Обоснование необходимости разработки конструкции………………………….55.
4.2 Анализ известных конструкций……………………………………………………56
4.3 Инженерные расчеты……………………………………………………………. ...59
4.3.1 Расчет оси Ра прочность при срезе и смятии…………………………………...59
4.3.2 Подбор подшипника……………………………………………………………...61
5. Охрана труда в ремонтной мастерской ЗАО Птицефабрика «Посевнинская»…………..63
5.1 Расчет вентиляции………………………………………………………………….69
5.1.2 Расчет искусственного освещения……………………………………………....69
5.2 Расчет освещения……………………………………………………………………72
5.3 Безопасность конструкторской разработки……………………………………….75
6. Технико- экономическая эффективность проекта…………………………………………76
6.1 Экономический расчет конструкторской разработки……………………………76
6.2 Расчет экономической эффективности проекта………………………………….81
6.3 Выводы……………………………………………………………………………...86
Заключение......................................................................................................................87
Библиографический список...........................................................................................88
Приложения……………………………………………………………………………90
