Конкурс асов 3D-моделирования

Проект реконструкции СТО участка восстановления двигателей и коробок передач автомобилей на базе предприятия ОАО «Литмаш»

Приднестровский государственный университет им. Т.Г.Шевченко
Инженерно - технический институт
Инженерно – технический факультет
Кафедра “ Машиноведение и технологическое оборудование ”
Специальность: «Сервис транспортных и технологических машин и оборудования»
Тема проекта: Проект реконструкции СТО участка восстановления двигателей и коробок переменных передач на базе ОАО «Литмаш»
Утверждено приказом по университету № 362 от 25.03.2015 г

5. В данном дипломном проекте проанализирована сложившиеся ситуация по обслуживанию и ремонту автомобилей на предприятии и г. Тирасполь в целом, состояние технологии и организации технологического обслуживания и ремонта автомобилей. Обоснованы цели и задачи по реконструкции СТО участка по восстановлению двигателей и коробок переменных передач ТО.
Выполнены необходимые расчёты по определению производственной программы и сделано обоснование мощности СТО грузовых автомобилей на базе ОАО «Литмаш» г. Тирасполь
Разработано здание производственного корпуса на 6 рабочих постов, выбрано необходимое технологическое оборудование. Разработана реконструкция участка по восстановлению двигателей и коробок переменных передач.
В технологической части разработан технологический процесс ремонту головок блока двигателя ЗМЗ-53.

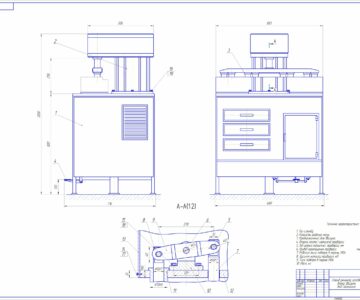

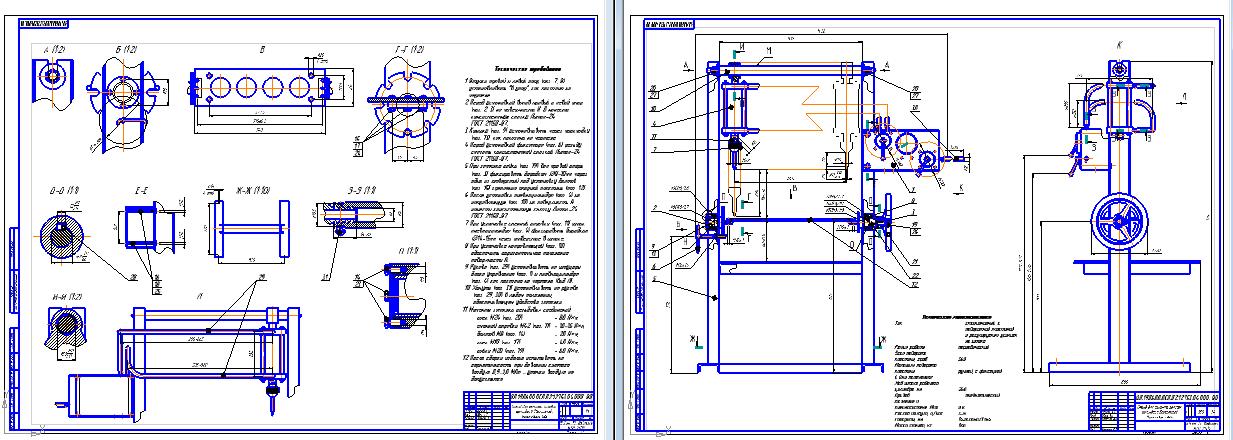

В качестве конструкторской разработки представлена стенд для ремонта го-ловок блока, с расчётами и обоснованием выбранной конструкции.
В результате расчётов экономических показателей деятельности проектиру-емой станции технического обслуживания, срок окупаемости капиталовложений составил 3 года, срок окупаемости конструкторской разработки 0,5 года.
Также в дипломном проекте освещены вопросы, связанные с проблемами охраны труда и экологической безопасностью предприятия.

Содержание
Введе-ние............................................................................................................ 9
1. Расчётно-организационный раздел............................................................ 11
1.1. Организационно-правовая форма ОАО «Литмаш» и организационная структура управления ……………………………………………………….. 11
1.2. Анализ работ ТО и ремонта автомобилей….......................................... 14
1.3. Обоснование проектирования стенда для ремонта головки блока ци-линдров……………………………………………………………………….. 15
1.4. Исходные данные для технологического расчета.................................. 17
1.5. Расчет произведенной программы по ТО………………………………. 19
1.6. Расчет годового объема работ и численности производственных ра-бо-чих……………………………………………………………………………… 27
1.7. Технический расчет производственных зон, участков и складов……... 36
2. Технологическая часть…................................................................................ 44
2.1. Технологический процесс восстановления агрегатов и двигателей …… 44
2.2. Реконструкция участка по ремонту двигателей и коробок пере-дач........ 48
2.1. Назначение, устройство и работа головки блока цилин-дров................... 55
2.2. Технология разборочных процессов при ремонте коробок передач и двигате-лей………………………………................................................................... 46
2.3. Реконструкция участка по ремонту двигателей и коробок пере-дач......... 48
2.4. Характеристика головки блока цилиндров двигателя КамАЗ-740.1…… 54
2.5. Разработка схемы технологического процесса ремонта головки блока двигателя КамАЗ-740.1………………………………………………………… 56
2.6. Анализ дефектов головки блока и причины их возникновения……….. 58
3. Конструкторский раз-дел…………................................................................. 60
3.1. Анализ существующего конструкций силовых приспособлений для разборки и ремонта головок блоков цилин-дров………………………………… 60

3.2. Техническое описание стенда для ремонта головок цилиндров двига-телей ……………………………………………………........................................

3.3. Выбор пневматического оборудования для стенда……………………... 75
3.4. Техническое обслуживание стенда………………………………………. 76
4. Производственная санитария и охрана окружающей среды.................... 78
4.1. Характеристика и анализ (идентификация) потенциальных опасностей и вредностей при совершенствовании технологии ремонта агрегатного
участка …………………….…………….…………………........................... 78
4.2. Комплексные мероприятия фактической разработки и отражения БЖД в дипломном проек-те………………………………............................................ 81
4.3. Разработка приоритетного вопроса. Эргономика рабочего места по ремонту головок цилиндров двигателей ………………………….................. 84
5. Экономическая часть………………………………………...................... 88
5.1. Расчет затрат на совершенствование технологии ремонта участка вос-становления коробок передач и двигателей….............................................. 88
5.2. Расчет затрат по участку восстановления двигателей и коробок пере-дач ………………………………… 89
5.3. Экономическая эффективность совершенствования технологии ремон-та участка восстановления коробок передач и двигате-лей……………………………………………….…………. 91
5.4. Расчёт экономических показателей конструкторской разработки…… 92
Заключе-ние......................................................................................................... 96
Литература………………………...................................................................... 97
Приложе-ние........................................................................................................ 99

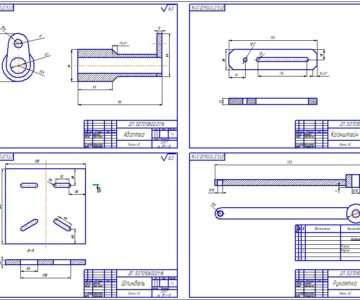

Состав: ТЭО, Технологическая карта, Участок до и после реконструкции, Стенд для ремонта головок блока (ВО)-2 листа, Схема пневмопривода-А1, Деталировка, Технологическая карта разборки головки блока, Эргономика рабочего места, Экономика Язык документа

Софт: КОМПАС-3D 15.2

Файлы:

Каталог / Транспорт / Автомобили и автомобильное хозяйство (Автосервис) / Проект реконструкции СТО участка восстановления двигателей и коробок передач автомобилей на базе предприятия ОАО «Литмаш»

СТО\Thumbs.db
СТО\Конструкторская\Лист 4.cdw
СТО\Конструкторская\Лист 5.cdw
СТО\Конструкторская\Лист 6.cdw
СТО\Конструкторская\Лист 7\1 кронштейн.cdw
СТО\Конструкторская\Лист 7\2\Втулка.cdw
СТО\Конструкторская\Лист 7\2\Поршень.cdw
СТО\Конструкторская\Лист 7\2\СБ.cdw
СТО\Конструкторская\Лист 7\2\Спецификация к СК.cdw
СТО\Конструкторская\Лист 7\2\Фланець.cdw
СТО\Конструкторская\Лист 7\2\Шток.cdw
СТО\Конструкторская\Лист 7\2 Палец.cdw
СТО\Конструкторская\Лист 7\3 Патрон.cdw
СТО\Конструкторская\Лист 7\4 Серьга.cdw
СТО\Конструкторская\Лист 7\5 Цанга.cdw
СТО\Конструкторская\Лист 7\6 шпиндель.cdw
СТО\Конструкторская\Лист 8.cdw
СТО\Конструкторская\Лист 9.cdw
СТО\Лист 1.cdw
СТО\Лист 10.cdw
СТО\Лист 11.cdw
СТО\Лист 2.cdw
СТО\Лист 3-2.cdw
СТО\Лист 4.jpg
СТО\Первые листы (6).doc
СТО\ПЗ.doc
СТО\С1-1.spw
СТО\Конструкторская\Лист 7\2
СТО\Конструкторская\Лист
СТО\Конструкторская
СТО
