Проект ремонтно-механической мастерской

УО "Белорусский государственный технологический университет"
Кафедра лесных машин и лесозаготовок
Курсовая работа по дисциплине: "Техническая эксплуатация и ремонт лесопромышленного оборудования"
На тему "Проект ремонтно-механической мастерской"
Минск 2017

Исходные данные:
ТИП: Кол-во Наработка в год:

ТДТ-55А 6 шт. 1269 м/ч
ТТ-4М 11 шт. 1309 м/ч
ЛТ-171А 7 шт. 1296 м/ч
ТТР-401 4 шт. 1154 м/ч
ЛП-33А 5 шт. 1248 м/ч
ЛП-30Б 3 шт. 1154 м/ч
ЛТ-65Б 6 шт. 1169 м/ч
ЛТ-188 11 шт. 1246 м/ч
МАЗ-5434+ГКБ-9362 5 шт. 34830 км
КРАЗ-255Л+ГКБ-9362 31610 км
ЗИЛ-131+ГКБ-9362 26110 км

Заданная ремонтируемая деталь: Коллектор впускной правый.
Приспособление для технического обслуживания системы запуска (Съемник шкива генератора ЗИЛ-130.)

Целью выполнения курсового проекта является проектирование ремонтно-механической мастерской с составлением плана технического обслуживания представленного автотракторного парка машин.
В первом разделе приведен расчёт количества капитальных ремонтов и технических обслуживаний за планируемый год.
Во втором разделе выполнен расчёт трудоёмкости работ по техническому обслуживанию.
В третьем разделе выполнено распределение технических обслуживаний по видам работ.
В четвертом разделе рассчитано количество рабочих, занятых при проведении ТО.
В пятом разделе составлен график ТО машин в декабре 2017 года. Который подробно представлен в графическом разделе.
В шестом разделе проведен выбор параметров РММ с обоснованием и подбором обородувания отделений и участков.
В седьмом разделе проведен выбор оборудования на участке ремонта гидрооборудования.
В восьмом разделе представлено присобление используемое при техническом обслуживании системы запуска.
В девятом разделе приведено описание ремонтируемого впускного коллектора с описанием его работы.

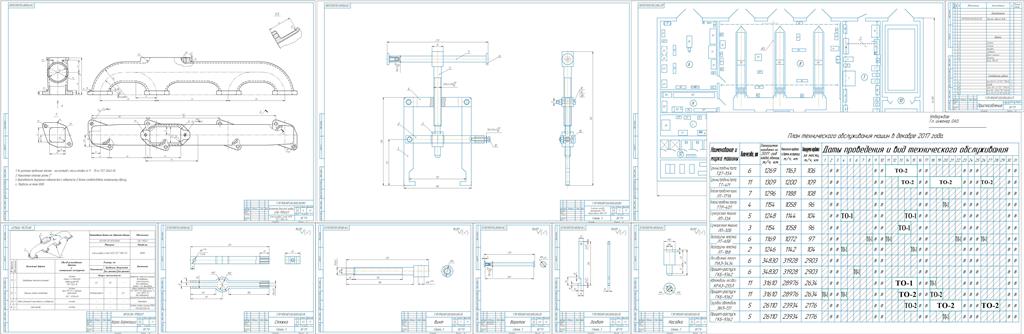

Графическая часть включает:
- чертёж впускного коллектора – 1 лист А1;
- карта дефектации впускного коллектора – 1 лист А3;
- сборочный чертёж приспособления – 1 лист А1;
- чертежи сборочных деталей – 4 листа А4, 2 листа А3;
-план технического обслуживания – 1 лист А1;
-чертёж плана РММ – 1 лист А1.

СОДЕРЖАНИЕ:
Введение ............................................................................................................................... 5
1 Определение в планируемом периоде количества КР и ТО ........................................ 6
2 Расчёт трудоёмкости работ по ТО .................................................................................. 9
3 Распределение годовой трудоёмкости по видам работ .............................................. 14
4 Расчёт количества рабочих, занятых при проведении ТО ......................................... 15
4.1 Расчёт фонда рабочего времени ................................................................................. 15
4.2 Расчёт количества рабочих и обслуживающего персонала .................................... 16
5 Составление графика ТО машин в декабре 2017 года ................................................ 18
6 Выбор и обоснование параметров РММ с отделениями и участками ...................... 19
6.1 Расчёт числа постов ТО и ТР ...................................................................................... 19
6.2 Расчёт фонда рабочего времени оборудования ........................................................ 20
6.3 Расчёт количества станков и подбор оборудования ................................................ 20
6.4 Расчёт площади участков РММ ................................................................................. 21
6.4.1 Расчёт площади поста наружной мойки ................................................................ 22
6.4.2 Расчёт площади зоны ТО и ТР ................................................................................ 23
6.4.3 Расчёт площади участка ремонта узлов и агрегатов ............................................. 24
6.4.4 Расчёт площади слесарно-механического участка ............................................... 24
6.4.5 Расчёт площади участка ремонта топливной аппаратуры ................................... 25
6.4.6 Расчёт площади аккумуляторного участка ............................................................ 25
6.4.7 Расчёт площади шиномонтажного участка ........................................................... 26
6.4.8 Расчёт площади теплового участка ........................................................................ 26
6.4.9 Расчёт площади участка по ремонту электрооборудования ................................ 27
7 Выбор оборудования на участке ремонта гидрооборудования ................................. 28
8 Выбор параметров приспособления для ТО системы запуска .................................. 31
9 Описание заданной ремонтируемой детали ................................................................. 34
Заключение ......................................................................................................................... 29
Список использованных источников ............................................................................... 30

Состав: Карта деффектации коллектора, Коллектор впускной правый (СБ), План технического обслуживания машин, Планировка РММ, Спецификация, Съемник шкива ЗИЛ-131 (ВО), Деталировка (захват, стяжка, насадка, траверса, винт.), Спецификация, ПЗ, Титульный лист Язык документа

Софт: КОМПАС-3D V16
