Проект центральной ремонтной мастерской (75 тракторов)

Ижевская государственная сельскохозяйственная академия
Кафедра Эксплуатации и ремонта машин
Курсовой проект по дисциплине "АИС"
На тему "Проект центральной ремонтной мастерской"
Ижевск 2014

Ремонтно-обслуживающая база (РОБ) – это комплекс всех предприятий, расположенных на данной территории, тесно взаимосвязанных между собой и обеспечивающих выполнение всего объёма работ по техническому обслуживанию и ремонту техники. Главное назначение РОБ максимальное удовлетворение потребностей сельскохозяйственных (с/х) товаропроизводителей и предприятий АПК, поддержание и восстановление работоспособности машин и оборудования. РОБ должна отличаться многообразием исполнителей и различных производств, обеспечивать создание рынка услуг, выполнение работ технического сервиса.
РОБ имеет три уровня:
– РОБ с/х товаропроизводителей
– РОБ районных объединений
– РОБ межрайонных объединений
Особенности РОБ:
– относительно равномерное распределение ремонта по территории, обслуживаемой ремонтными предприятиями
– разномарочность парка машин
Объектами РОБ являются:
– РОБ на центральной усадьбе и передвижные средства технического обслуживания (ТО)
– РОБ в отделениях, бригадах и на фермах
РОБ на центральной усадьбе должна в себя включать четыре технические сектора:
– сектор ТО и ТР с/х техники. Он включает центральную ремонтную мастерскую (ЦРМ), открытые площадки и навесы для ремонта сельскохозяйственных машин (СХМ), материально-технический склад и площади для наружной мойки и очистки машин.
– сектор длительного хранения (машинный двор). Включает закрытые помещения (гаражи), навесы, площадки для хранения машин, рабочих органов, подъёмно-транспортных машин (ПТМ), помещения для хранения деталей, снятых на период хранения.
– сектор межсменной стоянки и ТО автомобилей. Содержит отапливаемые гаражи и открытые стоянки
– сектор хранения и выдачи нефтепродуктов. Содержит ёмкости для хранения нефтепродуктов и топливораздаточные колонки.
Для колхозов, совхозов, межхозяйственных и других предприятий сельского хозяйства рекомендуют на центральной усадьбе РОБ трех типов А, Б, В. Все три типа имеют на территории базы четыре технологических сектора технического обслуживания и ремонта техники, длительного хранения машин, межсменной стоянки машин, хранения и выдачи нефтепродуктов. Кроме четырех технологических секторов на РОБ размещают служебно-бытовые здания.
РОБ типа А рекомендуется для крупных хозяйств и предприятий, имеющих от 75 до 200 тракторов, у которых все подразделения имеют свою базу вне центральной усадьбы.
РОБ типа Б рекомендуется для хозяйств и предприятий, имеющих от 50 до 100 тракторов, у которых одно из подразделений (бригада, отделение) базируется на центральной усадьбе.
РОБ типа В рекомендуется для хозяйств и предприятий, имеющих от 25 до 75 тракторов, у которых все подразделения базируются на центральной усадьбе.
Расположение на участке застройки всех объектов РОБ: зданий, сооружений, всех складских и энергетических устройств, площадок для хранения, сборки и регулировки машин, транспортных путей, инженерно- и санитарно- технических устройств, называется генеральным планом.
В зависимости от заданного по варианту количества тракторов выбираем тип РОБ и разрабатываем схему генерального плана с учетом потребностей и условий хозяйства.
Для нашего случая мы используем РОБ типа Б с численностью тракторов от 50 до 100.
В данном курсовом проекте конструкторской разработкой является приспособление для проверки на биение вала сцепления. Приспособление представляет собой устройство, которое более точно может определить биение вала, качество восстановленной поверхности.

Состав: ПЗ, Генплан РОБ, Генплан ЦРМ, Конструкторская( общий вид, деталировка) Язык документа

Софт: КОМПАС-3D 14

Файлы:

Каталог / Транспорт / Автомобили и автомобильное хозяйство (Автосервис) / Проект центральной ремонтной мастерской (75 тракторов)

мое/
мое/Microsoft Office Excel Worksheet.xlsx

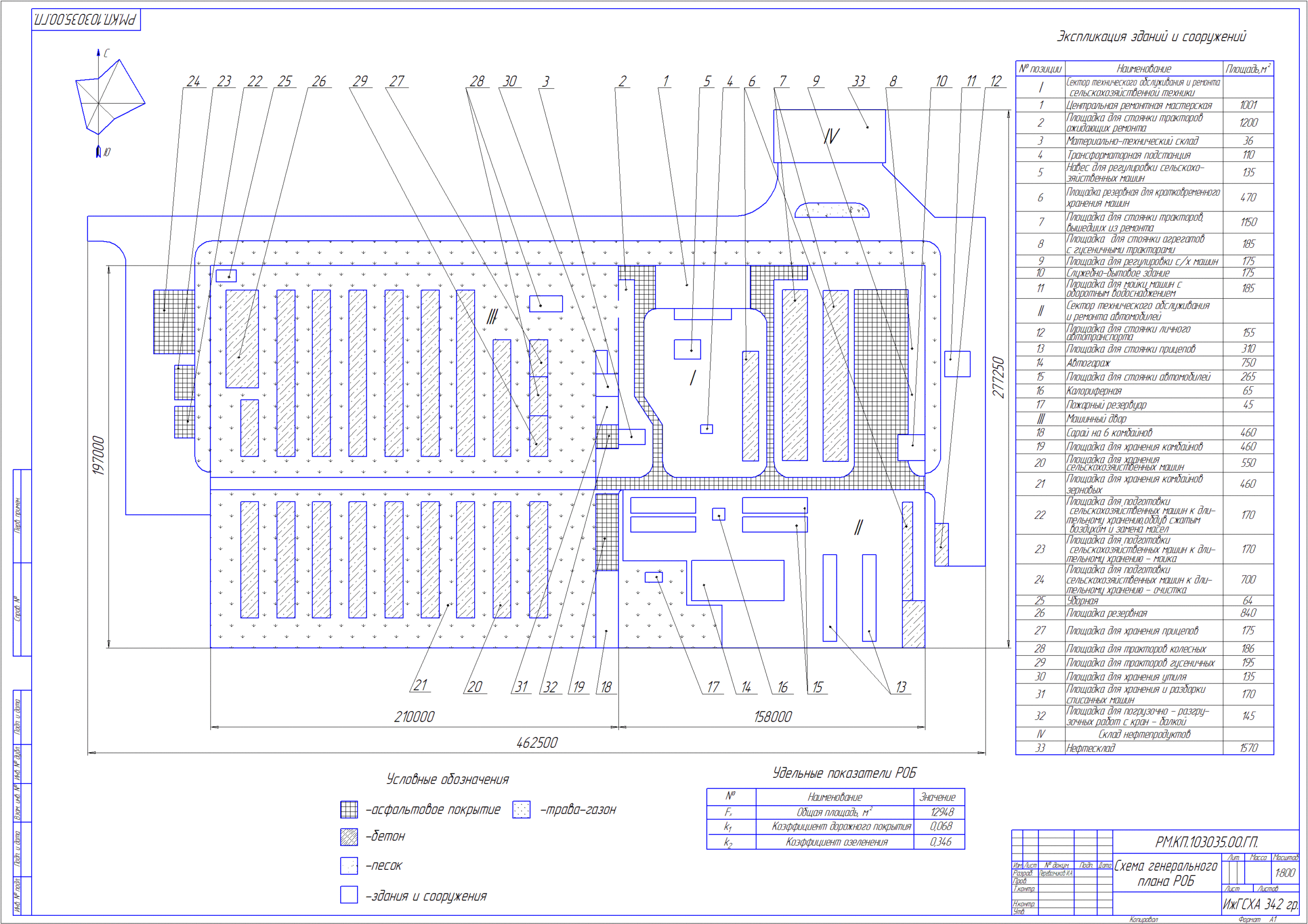

мое/Генплан РОБ.cdw
мое/Генплан РОБ.gif
мое/ПЗ.doc
мое/Стенд деффектовочный/
мое/Стенд деффектовочный/Общий вид.cdw
мое/Стенд деффектовочный/Опора.cdw
мое/Стенд деффектовочный/Спецификация Стенд дефектовочный _ РМ.КП.103035.00.cdw
мое/Стенд деффектовочный/супорт.cdw
мое/Стенд деффектовочный/Хомут.cdw
мое/Стенд деффектовочный/Шпиндель.cdw
мое/ЦРМ МОЕ.cdw
