Проект центральной ремонтной мастерской для предприятия ООО «Петролюкс»

Одесский Государственный Аграрный Университет
Кафедра механизации сельского хозяйства
Курсовой проект по дисциплине "Надежность и ремонт машин"
На тему: "Проект центральной ремонтной мастерской для предприятия ООО «Петролюкс»"
Одесса 2016г.

Проект состоит из пояснительной записки в объёме 50 листов формата А4 и 2-х графических листов формата А1.
В процессе выполнения курсового проекта было выполнено следующее:
Произведен расчет объема работ и спланирована загрузка центральной ремонтной мастерской. По результатам расчета был разработан календарный план распределения работ и построен график загрузки ЦРМ.
Спроектирована центральная ремонтная мастерская для предприятия. Выполнено распределение работ по видам, исходя из этого произведен расчет католичества явочных и списочных рабочих. Число рабочих мастерской составило 9 человек. Затем было подобрано необходимое технологическое оборудования, рассчитаны площади рабочих участков и площадь всей мастерской, которая составила 864 м2.
Спроектирован технологический процесс восстановления ведущего вала коробки передач ЗИЛ-130. Были определены дефекты вала, затем подобраны способы восстановления детали. Составлена схема технологического процесса. Произведен расчет режимов работы и норм времени.
Произведены расчеты по охране труда и защите окружающей среды.
Произведены расчеты технико-экономических показателей. Рентабельность составила 206%, а срок окупаемости капиталовложений составит 2 года.

Содержание
Аннотация
Введение 2
1. Расчет объема работ и планирование загрузки центральной ремонтной мастерской (ЦРМ). 3
1.1 Расчет количества капитальных и текущих ремонтов, технических обслуживаний тракторов, автомобилей и с/х машин. 3
1.2 Расчет объема ремонтно-обслуживающих работ в ЦРМ. 6
1.3 Разработка годового календарного плана выполнения ремонтно-обслуживающих работ по машинно-тракторному парку. 10
1.4 Разработка графика загрузки центральной ремонтной мастерской.10
2. Проектирование центральной ремонтной мастерской предприятия. 12
2.1 Распределение ремонтно-обслуживающих работ. 12
2.2 Режим работы и фонд времени для производственного участка в зависимости от выполненных работ. 12
2.3 Расчет количества производственных рабочих по профессиям, потребностям для каждого участка ЦРМ. 13
2.4 Расчет и выбор потребного оборудования. 14
2.5 Расчет площадей. 18
3. Проектирование технологического процесса восстановления (ремонта) детали. 20
3.1 Конструктивно-технологические характеристики восстанавливаемой детали. 20
3.2 Обоснование и выбор способа восстановления. 20
3.3 Разработка схемы технологического процесса восстановления детали. 21
3.4 Расчет технологического процесса. 24
4. Охрана труда и защита окружающей среды. 31
4.1 Расчет естественного и искусственного освещения. 31
4.2 Расчет вентиляции и отопления цеха. 34
4.3 Расчет среднегодовой потребности в воде. 37
4.4 Разработка инструкции по технике безопасности. 38
4.5 Разработка предложений по защите окружающей среды. 39
5. Технико-экономическая оценка проекта. 41
Заключение 44
Список использованной литературы 45
Приложения 46

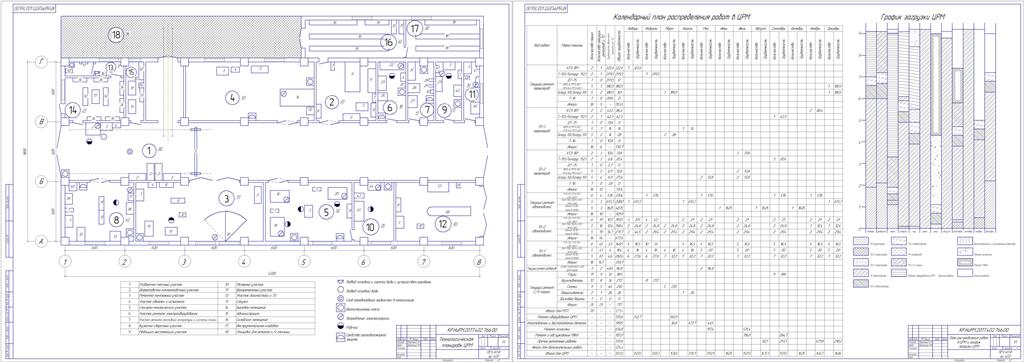

Состав: План ЦРМ, Записка Язык документа

Софт: КОМПАС-3D V13

Файлы:

Каталог / Транспорт / Автомобили и автомобильное хозяйство (Автосервис) / Проект центральной ремонтной мастерской для предприятия ООО «Петролюкс»

План.cdw
Спецификация.docx
Таблица 1.6.docx
Таблица 2.1.docx
Таблица.cdw
Документ Microsoft Office Word.docx
Записка.docx
