Проект зоны ТО-2 АТП на 77 автомобилей ЗИЛ-130, проектирование многошпиндельного гайковерта гаек колес для автомобилей ЗИЛ-130

Аграрно-технический колледж
Техническое обслуживание, ремонт и эксплуатация автомобильного транспорта
Дипломный проект "Проект зоны ТО-2 АТП на 77 автомобилей ЗИЛ-130, проектирование многошпиндельного гайковерта гаек колес для автомобилей ЗИЛ-130"
Зыряновск, 2015 г.

Проектное задание:
Автомобиль: ЗИЛ-130
Списочный состав: 77 – автомобилей
Категория условий эксплуатации: I
Средне суточный пробег: 95 км
Климатические условия: очень холодные
Условия хранения: крытая стоянка
Проектируемая зона: ТО – 2
Число дней работы в году: 365 дней
Задание - Спроектировать производственный корпус, зону ТО-2, многошпиндельный гайковерт гаек колес

Содержание
1. Общая часть…………………………………………………………………….4
1.1 Введение……………………………………………………………………….4
1.2 Характеристика объекта проектирования…………………………………...5
2. Расчетно- технологическая часть………………………………………….….6
2.1 Расчет годовой производственной программы………………………..……6
2.2 Расчет численности производственных рабочих………………………….15
2.3 Расчет числа постов и линий для зон ТО, ТР и диагностирования………17
2.4 Подбор технологического оборудования...…………………………….…..18
2.5 Расчет производственных площадей……………………………………….19
3. Организационная часть………………………………………………………27
3.1 Технологический процесс производства…………………………………..28
4. Расчет естественного и искусственного освещения……………………….37
4.2 Расчет естественного освещения…………………………………………..37
4.3 Расчет искусственного освещения…………………………………………38
4.4 Расчет вентиляции…………………………………………………………..40
4.5 Техника безопасности и пожарная безопасности в зоне ТО-2………..…41
5. Расчетно- конструкторская часть…………………………………………...44
5.1 Анализ существующих конструкций и выбор прототипов………………44
5.2 Описание принятой конструкции………………………………….……….50
5.3 Устройство и принцип действия предлагаемой конструкции…….……..51
5.4 Кинематическая схема ………………….……………………………….....52
5.5 Прочностной расчет…………………………………………………..….…53
6. Экономическая часть…………………………………………………………53
6.1 Капитальные затраты……………………………………………………..…53
6.2 Текущие затраты………………………………………………………….….54
6.3 Затраты на обслуживание……………………………………………….…..55
6.4 Амортизация…………………………………………………………………55
6.5 Срок самоокупаемости………………………………………………………55
6.6 Экономическая эффективность спроектированной конструкции………..56
7 Инструкция по охране труда при снятии и установке колес автомобиля…57
8. Заключение……………………………………………………………….….63
9. Список используемой литературы…………………………………………...64

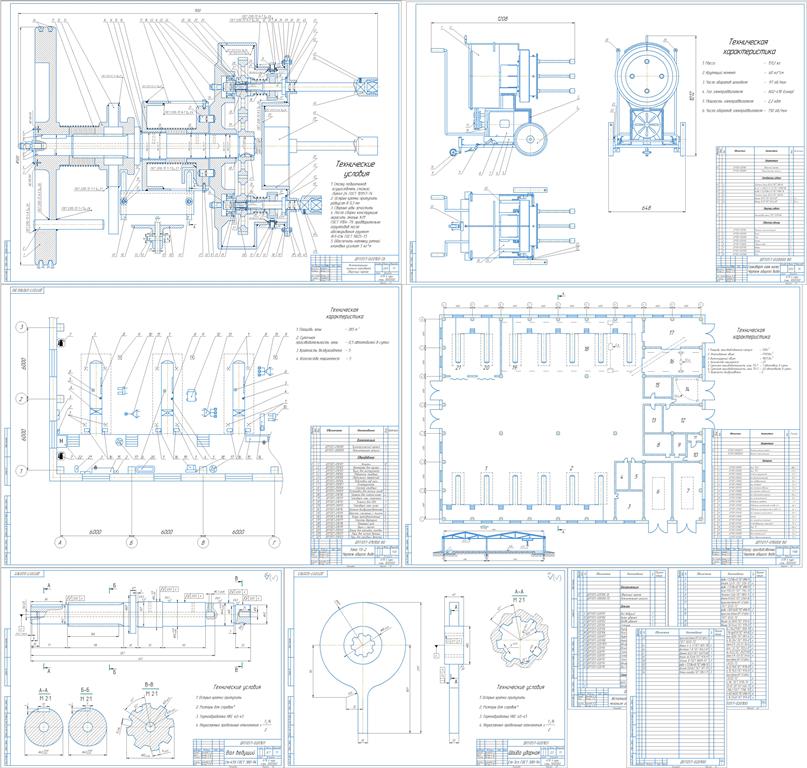

Состав: Спецификация, Пояснительная записка (ПЗ), Исполнительный механизм гайковерта (СБ), Гайковерт гаек колес (ВО), Деталировка (вал, шайба), Корпус производственный (ВО), Зона ТО-2 (ВО) Язык документа

Софт: КОМПАС-3D V14 SP2

Файлы:

Каталог / Транспорт / Автомобили и автомобильное хозяйство (Автосервис) / Проект зоны ТО-2 АТП на 77 автомобилей ЗИЛ-130, проектирование многошпиндельного гайковерта гаек колес для автомобилей ЗИЛ-130

Спецификация.cdw
деталировка вал.cdw
деталировка шайба.cdw
Зона ТО-2.cdw
корпус производственный.cdw
общий вид.cdw
сборочный чертеж.cdw
пояснительная записка.doc
