Проектирование грузового АТП на 247 единиц подвижного состава ЗИЛ-5301 (120 автомобилей) и МАЗ-651705 (127 автомобилей).

Министерство образования Республики Беларусь
Учреждение образования
Брестский государственный технический университет
Кафедра технической эксплуатации автомобилей
Курсовой проект по дисциплине«Проектирование предприятий автомобильного транспорта»
На тему: «Проектирование грузового АТП»
Брест 2016

Исходные данные: Подвижной состав (марка, модель) – ЗИЛ-5301 и МАЗ-651705.
Списочное количество ПС: ЗИЛ-5301 – 120 ед.; МАЗ-651705 – 127 ед.
Среднесуточный пробег: ЗИЛ-5301– 110 км.; МАЗ-651705 – 115 км.
Время в наряде: ЗИЛ-5301, МАЗ-651705 – 8 часов.
Число дней работы ПС в году: ЗИЛ-5301, МАЗ-651705 – 302 дней.
Климатический район: умеренно-влажный.
Категория условий эксплуатации: III.
Средний пробег ПС с начала эксплуатации: ЗИЛ-5301– без пробега;
МАЗ-651705 – 130 тыс. км.
В результате проведенной работы для данного парка автомобилей рассчитали и спроектировали зоны ежедневного обслуживания, технического обслуживания, текущего ремонта, с детальной разработкой участка ремонта систем питания. Рассчитали количество штатных рабочих, участвующих в техническом обслуживании и текущем ремонте автомобилей. Ознакомились с методикой расчета складских и административно-бытовых помещений, площадей открытых стоянок. Также произведен расчет основных технико-экономических показателей, на основании которого определяется целесообразность применения данного проекта.
При этом получены следующие основные показатели проекта:
Численность основных производственных рабочих, – 62
Число рабочих постов – 18
Площадь производственно-складских помещений, – 2500
Площадь административно-бытовых помещений, – 1593
Площадь стоянки – 8800
Площадь территории – 27300
Курсовой проект содержит технологический расчет АТП, который включает: выбор исходных данных; расчет производственной программы, объемов работ ТО и ТР, численности работающих; технологический расчет производственных зон, участков, складов; разработку планировочных решений; а также оценку результатов проектирования. Содержит описание мероприятий по охране труда и окружающей среды, противопожарную безопасность на АТП.
Графическая часть содержит корпус ежедневного обслуживания, генеральный план предприятия, планировка производственного корпуса, участок шиномонтажный вулканизационный, циклограммы.
Содержание
Введение
1 Технико-экономическое обоснование исходных данных на проектирование
1.1 Технические характеристики и область применения заданного ПС
1.2 Расчет планируемого годового грузооборота для заданного ПС
2 Технологический расчет автотранспортного предприятия
2.1 Выбор и корректирование нормативов периодичности ТО и ресурсного пробега ПС, построение цикловых графиков обслуживания ПС АТП
2.2 Определение коэффициента технической готовности, годового пробега ПС, годовой и суточной производственной программы АТП
2.3 Выбор и корректирование нормативных трудоёмкостей работ, расчёт и распределение годовых объёмов работ по видам
2.4 Расчет численности производственных и вспомогательных рабочих, водителей персонала производственно-технической и эксплуатационной службы, другого персонала АТП
2.5 Расчет числа постов ЕО, ТО, ТР и диагностирования
2.6 Расчет площадей зон ЕО, ТО, ТР и диагностирования, производственных участков, складов, вспомогательных и технических, помещений, площади хранения ПС
2.7 Краткое описание технологического оборудования для зон и участков АТП, подробное описание технологического оборудования на проектируемом участке
3 Разработка планировочных решений АТП
3.1 Разработка компоновочного решения производственного корпуса, обоснование расположения зон, участков и складов
3.2 Краткое описание работ, выполняемых в основных подразделениях проектируемого производственного корпуса
3.3 Описание компоновочного решения корпуса уборочно-моечных работ
3.4 Проектирование производственного участка АТП, подробное описание производственного процесса на участке, его схема
3.5 Расчёт площади участка под строительство, разработка генерального плана АТП, обоснование расположения основных объектов генерального плана
3.6 Расчёт основных показателей генерального плана, обоснование маршрутов движения ПС по территории предприятия
4 Расчет основных технико-экономических показателей и оценка полученного
проектного решения
5 Охрана труда, окружающей среды и противопожарная безопасность в проектируемом производственном корпусе, на разрабатываемом участке и в целом на АТП
Заключение
Список использованных литературных источников
Приложение

Состав: Корпус ежедневного обслуживания, генеральный план предприятия (ГП), планировка производственного корпуса (АС), участок шиномонтажный вулканизационный (ТХ), Язык документа

Софт: КОМПАС-3D V14

Сайт: www

Файлы:

Каталог / Транспорт / Автомобили и автомобильное хозяйство (Автосервис) / Проектирование грузового АТП на 247 единиц подвижного состава ЗИЛ-5301 (120 автомобилей) и МАЗ-651705 (127 автомобилей).

Мое\~$нкт 1.2 мое.doc
Мое\~$нкт 2.4 мое.doc
Мое\~$нкт 2.6.doc
Мое\~$нкт Литература мое.doc
Мое\Пункт 1 и 1.1.doc
Мое\Пункт 1.2.doc
Мое\Пункт 2 и 2.1.doc
Мое\Пункт 2.2.doc
Мое\Пункт 2.3.doc
Мое\Пункт 2.4.doc
Мое\Пункт 2.5.doc
Мое\Пункт 2.6.doc
Мое\Пункт 2.7.doc
Мое\Пункт 3 и 3.1.doc
Мое\Пункт 3.2.doc
Мое\Пункт 3.3.doc
Мое\Пункт 3.4.doc
Мое\Пункт 3.5.doc
Мое\Пункт 3.6.doc
Мое\Пункт 4.doc
Мое\Пункт 5.doc
Мое\Пункт Введение.doc
Мое\Пункт Заключение.doc
Мое\Пункт Литература.doc
Мое\Пункт Приложение.doc
Мое\Пункт Реферат.doc
Мое\Пункт Содержание1.doc
Мое\Пункт Содержание2.doc
Мое\Пункт Титульник.doc
Мое\Расчеты.xlsx
Мое\Чертежи\EO.cdw
Мое\Чертежи\ГП+.cdw

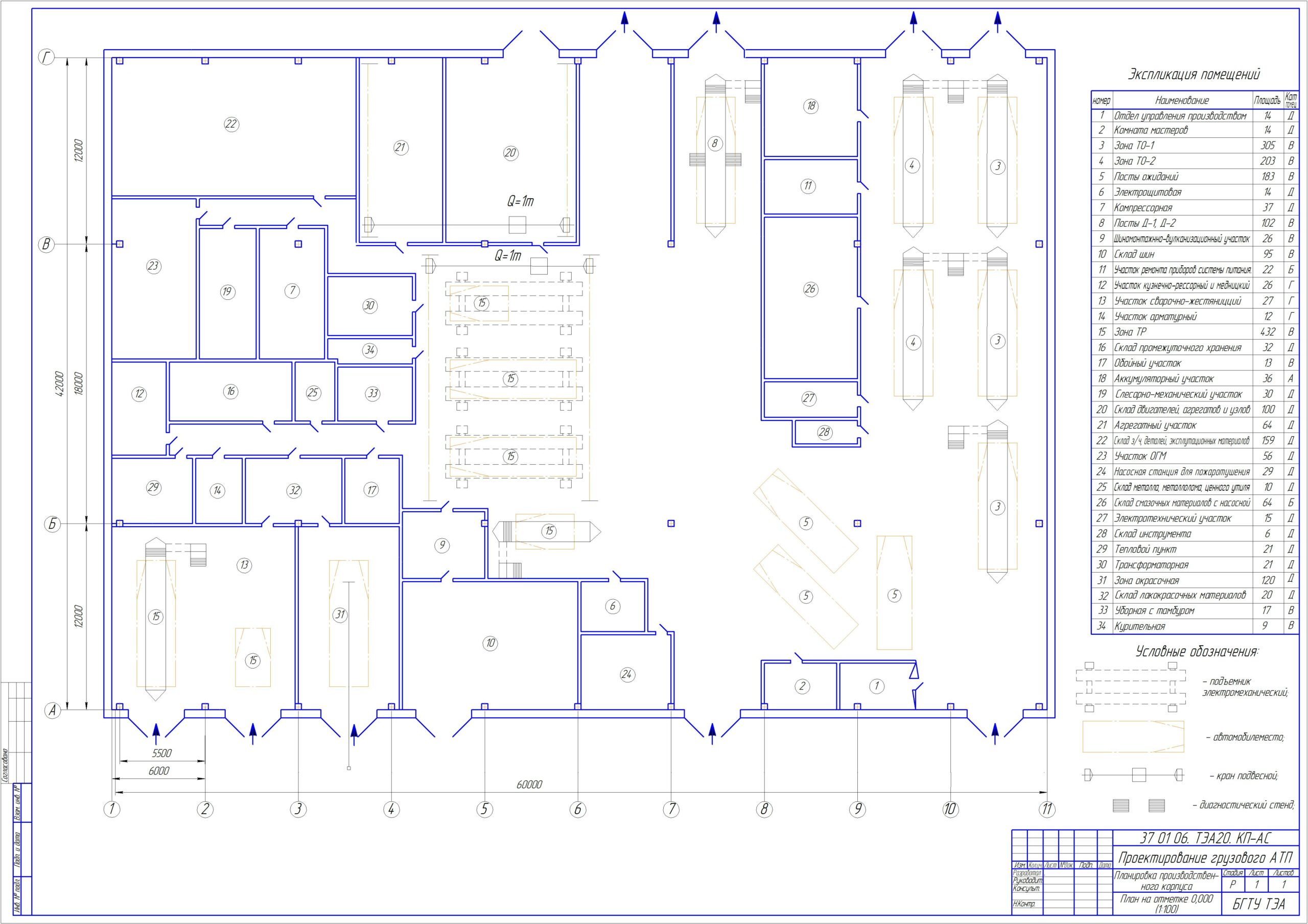

Мое\Чертежи\ПК мой 19.05.16.cdw
Мое\Чертежи\Участок вулканизационный мой.cdw
Мое\Чертежи\циклограммы.frw
Мое\Чертежи
Мое
