Проектирование кантователя кпп грузоподъемностью 600 кг

Костромская государственная сельскохозяйственная академия
Кафедра Ремонт машин и технология металлов
Курсовой проект по дисциплине «Типаж и эксплуатация технологического оборудования»
На тему «Проектирование кантователя кпп грузоподъемностью 600 кг»
Кострома 2016

В данной работе рассматриваются кантователи кпп, предназначенные для технологического вывешивания моторного агрегата с последующим проведением работ по его диагностике и ремонту.

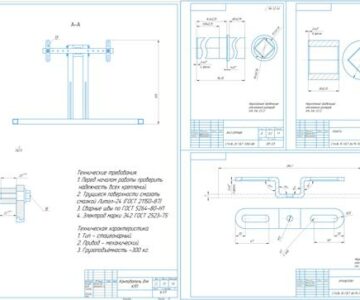

Графическая часть содержит Сборочный чертеж, спецификацию и деталировку.

Содержание
Введение
1 Литературный и патентный обзор конструкции
2 Эскизная компановка конструкции
3 Выбор стандартных узлов и деталей
4 Прочностной расчет отдельных узлов и деталей
4.1 Расчет балки на прочность и устойчивость
4.2 Расчет прочности сварного шва
4.3 Подбор подшипника по грузоподъемност
4.4 Определение длины ручки и крутящего момента
Заключение
Список использованных источников

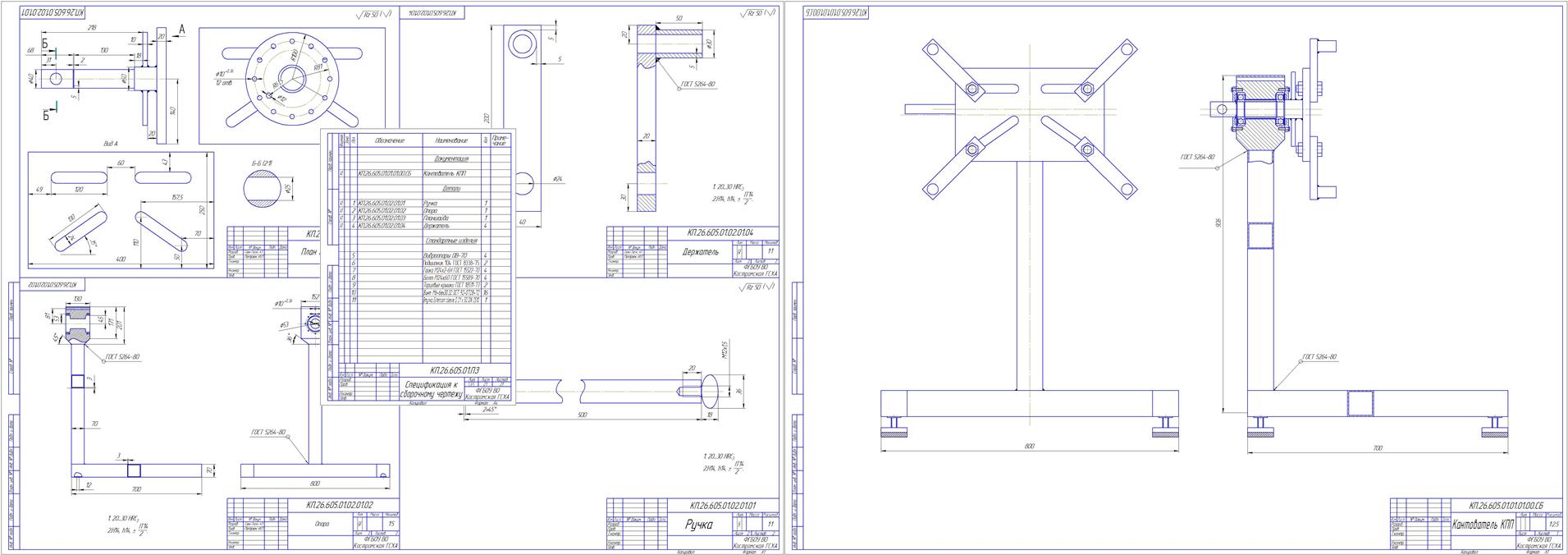

Состав: ПЗ, Сборочный чертеж, Деталировка (опора, ручка, план шайба, держатель), Спецификация Язык документа

Софт: КОМПАС-3D 16.1

Файлы:

Каталог / Транспорт / Автомобили и автомобильное хозяйство (Автосервис) / Проектирование кантователя кпп грузоподъемностью 600 кг

det.cdw
Spetsifikatsia.cdw
ВВЕДЕНИЕ.docx
кантователь кпп.cdw
