Проектирование производственного корпуса предприятия на 310 автомобилей КамАЗ-5320

Областное бюджетное образовательное учреждение среднего профессионального образования Рязанский колледж электроники
Кафедра "Техническое обслуживание и ремонт автомобильного транспорта"
Дипломный проект по дисциплине "Техническое обслуживание автомобилей"
На тему: Проектирование производственного корпуса предприятия на 310 автомобилей КамАЗ-5320
Рязань 2014 г.

В данном проекте рассматривается производственный участок ремонта автомобилей КамАЗ-5320.
Дипломный проект состоит из 6 чертежей формата А1,пояснительной записки 84 листа, содержащей 15 таблиц и 15 рисунков и 10 источников.
Содержание диплома:
Введение...........................................................................................................4
1 Характеристика автотранспортного предприятия и объекта
проектирования...............................................................................................6
2. Расчетно-технический раздел.....................................................................7
2.1 Расчет годовой производственной программы.......................................7
2.2 Определение общей годовой трудоемкости ТО и ТР подвижного
состава АТП.....................................................................................................21
2.3 Расчет численности производсвенных и вспомогательных рабочих...24
3 Организационный раздел.............................................................................28
3.1 Выбор метода организации производства ТО и ТР в
автотранспортном предприятии.....................................................................28
3.2 Выбор метода организации технологического процесса на
объекте проектирования.................................................................................29
3.3 Схема технологического процесса на объекте проектирования..........31
3.4 Выбор режима работы зон ЕО,ТО и ТР и производственных
подразделений................................................................................................32
3.5 Технологический расчет производственных зон, участков и
складов...........................................................................................................33
3.6 Распределение рабочих по специальностям, видам работ и
квалификации.................................................................................................34
3.7 Подбор технического оборудования......................................................36
3.8 Расчет производственных площадей......................................................41
4 Конструкторская часть..............................................................................44
5 Экономическая часть..................................................................................60
5.1. Расчет стоимости основных производственных
фондов (капитальные вложения)............................................................60
5.2 Расчет текущих производственных затрат.......................................61
5.3. Расчет расходов на оплату труда.....................................................64
5.4 Прочие расходы.................................................................................65
5.5 Расчет себестоимости, прибыли и налогов......................................66
5.6. Расчет финансово-экономических показателей..............................67
6 Охрана труда и окружающей среды.........................................................69
6.1 Охрана труда при использовании съемника.........................................69
6.2 Инструкция по эксплуатации гидравлических цилиндров..............70
6.3 Общие требования к территории, производственным и
вспомогательным помещениям.............................................................71
6.4 Шум и вибрация......................................................................................73
6.5 Тяжесть и напряженность труда.......................................................74
6.6 Микроклимат помещений......................................................................75
6.7 Вентиляция..............................................................................................76
6.8 Пожарная безопасность...................................................................77
6.9 Электробезопасность.............................................................................79
6.10 Производственное освещение.............................................................80
Заключение...................................................................................................83
Список использованной литературы...........................................................84
В конструкторской части разработан гидравлический съемник с техническими характеристиками:
Тип: гидравлический
Привод: механический
Рабочее давление: 70 МПа
Для инструмента с пружинным или гравитационным возвратом
Маркировка: НРГ7010, где:
70 – давление, МПа 10 – объем бака, дм3
Принятое усилие гидроцилиндра Fp=60кН;

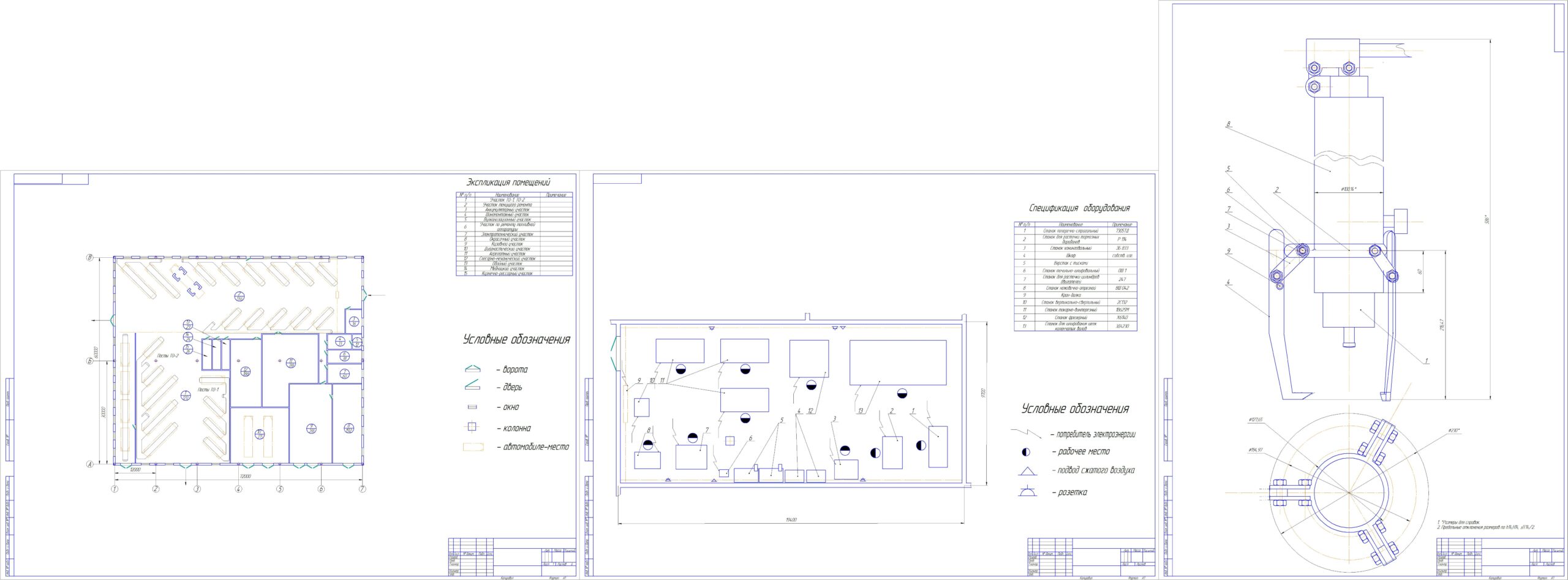

Графическая часть содержит 8-мь чертежей,каждый на формате А1:
1 лист - Производственный корпус
2 лист - Слесарно-механический участок
3 лист - Технологический процесс слесарно-механического участка
4 лист - Гидравлический съемник сборочный чертеж
5 лист - Деталировка гидравлического съемника
6 лист - Технико-экономические показатели проекта
для сборочных деталей представлены спецификации,такие как:
спецификация на 4 лист - спецификация на съемник
спецификация на 5-й лист - спецификация на гидроцилиндр.

Состав: Производственный корпус (ТС),Слесарно-механический участок (ТС),Технологический процесс слесарно-механического участка (ТС),Съемник гидравлический (СБ),Спецификация на съемник,Деталировка (поршень,гидроцилиндр,корпус,крышка),Спецификация на гидроцилиндр,Технико-экономические показатели проекта (ТС),ПЗ Язык документа

Софт: КОМПАС-3D 15 SP1
