ХАКАССКИЙ ТЕХНИЧЕСКИЙ ИНСТИТУТ
«Сибирский федеральный университет»
Кафедра Автомобильный транспорт и машиностроение
Курсовой проект по дисциплине "Проектирование металлорежущих станков"

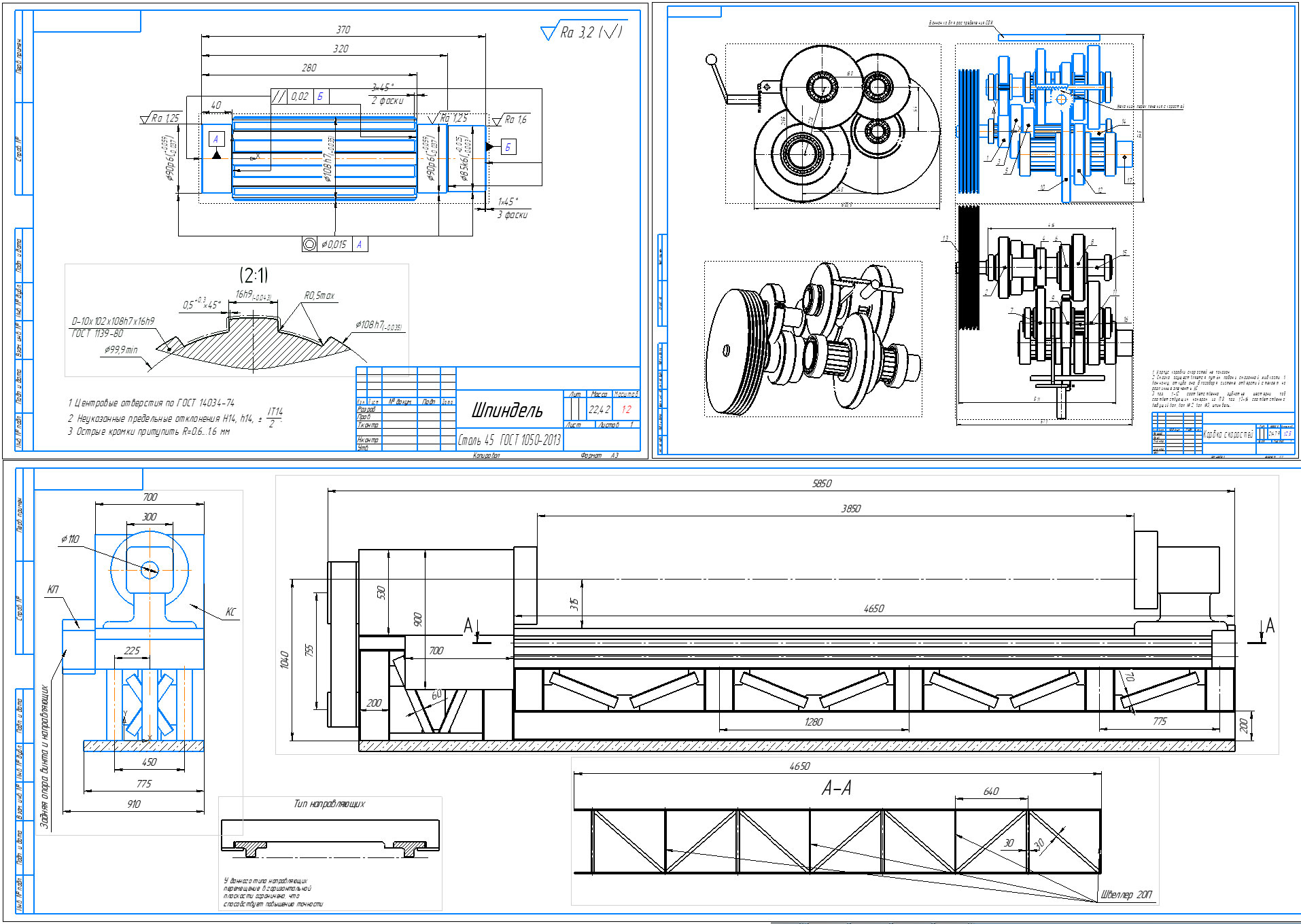

На тему: "Проектирование станка для вращения коленчатого вала Д50-05-001-1"
Абакан 2017
Исходные данные:
Диапазон регулирования Dгр = 15,Количество поддиапазонов регулирования: Z=9, Масса коленчатого вала 1740 кг,Эскиз коленчатого вала Д50-05-001-1.
Основной целью данного курсового проекта является обучение основам проектирования основных элементов станков.
Содержание
Техническое задание 3
Введение. 4
1.Графоаналитический расчёт передаточных отношений привода множительной структуры
2.Расчёт числа зубьев зубчатых колёс
3.Определение крутящих моментов.
4.Силовой расчёт привода
5. Расчёт деталей коробки скоростей
6. Предварительный расчёт валов
7.Определение основных размеров зубчатых колёс и шестерён
8. Подбор подшипников качения на шпиндель
9. Расчёт шпинделя на прочность
10. Расчёт шпинделя на жесткость
11. Расчёт жесткости подшипников с учётом их посадок на вал
12. Расчёт шпинделя на точность.
Библиографический список.
