Проектирование участка по ремонту тормозных механизмов автомобилей МАЗ, ЗИЛ, КАМАЗ

Псковский государственный политехнический институт
КАФЕДРА теории механизмов и машин
ДИПЛОМНЫЙ ПРОЕКТ на тему
Проектирование участка по ремонту тормозных механизмов автомобилей МАЗ, ЗИЛ, КАМАЗ

В данном дипломном проекте спроектирован технологический процесс ремонта тормозных механизмов на универсальном оборудовании. Также в технологической части рассмотрены все необходимые вопросы.
Данное предложение по усовершенствованию технологии ремонта приведет к следующему: сокращение основного времени; к сокращению времени на переналадку при обслуживании различных типов тормозных механизмов; увеличивает производительность труда; улучшает качество клепки, из – за постоянного и равномерного давления; упрощает труд рабочего. Экономическая часть содержит расчёт экономической эффективности от внедрения вносимых предложений, а также расчёт срока окупаемости.
В разделе «Охрана труда» отражены как общие, так и специальные меры по безопасности, связанные с ремонтом.
Пояснительная записка содержит 91 листов, из них:
- текстовых -80;
- таблиц -11;
- рисунков -13;
- приложений -11.

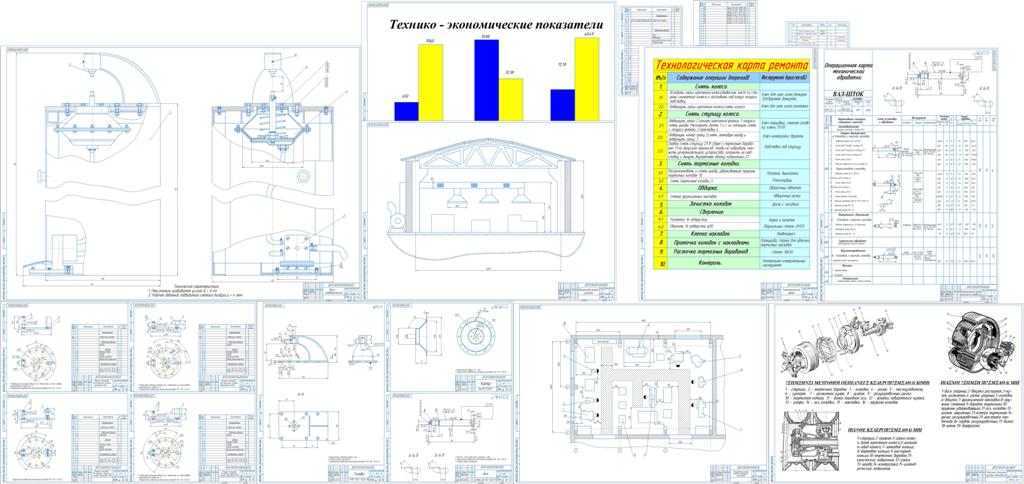

Графическая часть проекта содержит 2 листа планировки участка, карты операционных эскизов – 1 лист, 2 листа технологии ремонта чертёжи корпуса и заготовки – 3 листа, лист технико-экономических показателей. Оформление дипломного проекта соответствует требованиям, предложенными В.В. Шкуркиным в методическом руководстве «Дипломное проектирование» [6].

Оглавление
Введение 7
КОНСТРУКТОРСКАЯ ЧАСТЬ
1.1. Устройство тормозного механизма на примере автомобиля МАЗ 9
1.2. Определение усилий в тормозном механизме 11
1.3. Прочностной расчет заклёпочного соединения 14
1.3.1. Выбор материала заклёпки 14
1.3.2. Расчет заклепки на срез 15
1.3.3. Расчет заклепки на смятие 18
1.4. Проектирование пресса 19
1.4.1. Определение геометрических размеров диафрагмы 20
1.4.2. Расчет диафрагменного двигателя 21
1.4.3. Проработка элементов конструкции 23
ТЕХНОЛОГИЧЕСКАЯ ЧАСТЬ
2.1. ТЕХНОЛОГИЯ ЗАМЕНЫ ТОРМОЗНЫХ КОЛОДОК 25
2.2. Технология изготовления вала 31
2.2.1. Описание детали 31
2.2.2. Анализ точности изготовления детали 31
2.2.3. Анализ технологичности конструкции детали 32
2.2.4. Выбор заготовки 33
2.2.5. Расчет стоимости заготовки из проката 33
2.2.6. Разработка технологического маршрута изготовления детали 35
2.2.7. Выбор оборудования и его техническая характеристика 37
2.2.8. Аналитический расчет припусков на диаметральный размер 38
2.2.9. Определение режимов резания 44
2.2.9.1. Расчет режимов резания на две операции 44
2.2.9.2. Назначение режимов резания по нормативам 48
2.2.10. Расчет и назначение норм времени 49
2.2.10.1. Расчет норм времени 49
2.2.10.2. Назначение норм времени 49
ТЕХНИКО ЭКОНОМИЧЕСКАЯ ЧАСТЬ
3.1. Технико-экономический анализ поставленной задачи 53
3.2. Определение капитальных вложений 54
3.3. Расчет себестоимости до и после модернизации 56
3.3.1. Затраты на изделие по заработной плате, по операциям 57
3.3.2. Затраты на эксплуатацию оборудования 58
3.3.2.1. Затраты на амортизацию оборудования 58
3.3.2.2. Затраты на ремонт оборудования 59
3.3.2.3. Затраты на электроэнергию, приходящиеся на ремонт 60
3.4. Расчет затрат на материалы 62
3.5. Расчет показателей экономической эффективности 63
3.5.1. Экономия от снижения себестоимости продукции 63
3.5.2. Дополнительные капитальные вложения 64
3.5.3. Экономия по приведенным затратам 65
3.5.4. Снижение трудоемкости испытания одного ремонта 66
3.5.5. Рост производительности труда 66

ОХРАНА ТРУДА
4.1. Характеристика проектируемого объекта 68
4.2. Производственная санитария 70
4.2.1. Оздоровление воздушной среды 70
4.2.2. Производственное освещение 72
4.2.3. Защита от производственной вибрации 73
4.3. Техника безопасности 74
4.3.1. Электробезопасность 74
4.3.2 Требования безопасности к производственному оборудованию 75
4.4. Пожаровзрывобезопасность 76
4.5. Организация рабочего места 77
ЗАКЛЮЧЕНИЕ 78
ЛИТЕРАТУРА 79
ПРИЛОЖЕНИЯ 80

Состав: Графическая часть проекта содержит 2 листа планировки участка, карты операционных эскизов – 1 лист, 2 листа технологии ремонта чертёжи корпуса и заготовки – 3 листа, лист технико-экономических показателей. Язык документа

Софт: КОМПАС-3D 18.0.6

Файлы:

Каталог / Транспорт / Автомобили и автомобильное хозяйство (Автосервис) / Проектирование участка по ремонту тормозных механизмов автомобилей МАЗ, ЗИЛ, КАМАЗ

Проектирование участка по ремонту тормозных механизмов автомобилей МАЗ, ЗИЛ, КАМАЗ/Агафонов/Докл.doc
Проектирование участка по ремонту тормозных механизмов автомобилей МАЗ, ЗИЛ, КАМАЗ/Агафонов/Записка/Запписка/Doc1.doc
Проектирование участка по ремонту тормозных механизмов автомобилей МАЗ, ЗИЛ, КАМАЗ/Агафонов/Записка/Констр. часть/123.jpg
Проектирование участка по ремонту тормозных механизмов автомобилей МАЗ, ЗИЛ, КАМАЗ/Агафонов/Записка/Констр. часть/125.jpg
Проектирование участка по ремонту тормозных механизмов автомобилей МАЗ, ЗИЛ, КАМАЗ/Агафонов/Записка/Констр. часть/126.jpg
Проектирование участка по ремонту тормозных механизмов автомобилей МАЗ, ЗИЛ, КАМАЗ/Агафонов/Записка/Констр. часть/Thumbs.db
Проектирование участка по ремонту тормозных механизмов автомобилей МАЗ, ЗИЛ, КАМАЗ/Агафонов/Записка/Констр. часть/~$рстр.часть.doc
Проектирование участка по ремонту тормозных механизмов автомобилей МАЗ, ЗИЛ, КАМАЗ/Агафонов/Записка/Констр. часть/~$рстр.часть1.doc
Проектирование участка по ремонту тормозных механизмов автомобилей МАЗ, ЗИЛ, КАМАЗ/Агафонов/Записка/Констр. часть/~WRL2156.tmp
Проектирование участка по ремонту тормозных механизмов автомобилей МАЗ, ЗИЛ, КАМАЗ/Агафонов/Записка/Констр. часть/Диаф..jpg
Проектирование участка по ремонту тормозных механизмов автомобилей МАЗ, ЗИЛ, КАМАЗ/Агафонов/Записка/Констр. часть/Зажим.jpg
Проектирование участка по ремонту тормозных механизмов автомобилей МАЗ, ЗИЛ, КАМАЗ/Агафонов/Записка/Констр. часть/Корстр.часть2.doc
Проектирование участка по ремонту тормозных механизмов автомобилей МАЗ, ЗИЛ, КАМАЗ/Агафонов/Записка/Констр. часть/Принц..jpg
Проектирование участка по ремонту тормозных механизмов автомобилей МАЗ, ЗИЛ, КАМАЗ/Агафонов/Записка/Констр. часть/пруж.jpg
Проектирование участка по ремонту тормозных механизмов автомобилей МАЗ, ЗИЛ, КАМАЗ/Агафонов/Записка/Констр. часть/Система.tif
Проектирование участка по ремонту тормозных механизмов автомобилей МАЗ, ЗИЛ, КАМАЗ/Агафонов/Записка/Констр. часть/Схем.tif
Проектирование участка по ремонту тормозных механизмов автомобилей МАЗ, ЗИЛ, КАМАЗ/Агафонов/Записка/Констр. часть/Схем1.TIF
Проектирование участка по ремонту тормозных механизмов автомобилей МАЗ, ЗИЛ, КАМАЗ/Агафонов/Записка/Констр. часть/Схем12.TIF
Проектирование участка по ремонту тормозных механизмов автомобилей МАЗ, ЗИЛ, КАМАЗ/Агафонов/Записка/Констр. часть/Схема.jpg
Проектирование участка по ремонту тормозных механизмов автомобилей МАЗ, ЗИЛ, КАМАЗ/Агафонов/Записка/Констр. часть/Тормоз.tif
Проектирование участка по ремонту тормозных механизмов автомобилей МАЗ, ЗИЛ, КАМАЗ/Агафонов/Записка/Литература/Литература.doc
Проектирование участка по ремонту тормозных механизмов автомобилей МАЗ, ЗИЛ, КАМАЗ/Агафонов/Записка/Охрана труда/Охрана труда.doc
Проектирование участка по ремонту тормозных механизмов автомобилей МАЗ, ЗИЛ, КАМАЗ/Агафонов/Записка/Приложения/Приложения.doc
Проектирование участка по ремонту тормозных механизмов автомобилей МАЗ, ЗИЛ, КАМАЗ/Агафонов/Записка/Техн. часть/Thumbs.db
Проектирование участка по ремонту тормозных механизмов автомобилей МАЗ, ЗИЛ, КАМАЗ/Агафонов/Записка/Техн. часть/график1.cdw
Проектирование участка по ремонту тормозных механизмов автомобилей МАЗ, ЗИЛ, КАМАЗ/Агафонов/Записка/Техн. часть/график1.cdw.jpg
Проектирование участка по ремонту тормозных механизмов автомобилей МАЗ, ЗИЛ, КАМАЗ/Агафонов/Записка/Техн. часть/Технология.doc
Проектирование участка по ремонту тормозных механизмов автомобилей МАЗ, ЗИЛ, КАМАЗ/Агафонов/Записка/Титульник/Титутьный лист .doc
Проектирование участка по ремонту тормозных механизмов автомобилей МАЗ, ЗИЛ, КАМАЗ/Агафонов/Записка/ТЭП/Экономическая часть.doc
Проектирование участка по ремонту тормозных механизмов автомобилей МАЗ, ЗИЛ, КАМАЗ/Агафонов/Чертежи/Деталировка/Деталировка.bak
Проектирование участка по ремонту тормозных механизмов автомобилей МАЗ, ЗИЛ, КАМАЗ/Агафонов/Чертежи/Деталировка/Деталировка.cdw
Проектирование участка по ремонту тормозных механизмов автомобилей МАЗ, ЗИЛ, КАМАЗ/Агафонов/Чертежи/План. участка/Склад2.bak
Проектирование участка по ремонту тормозных механизмов автомобилей МАЗ, ЗИЛ, КАМАЗ/Агафонов/Чертежи/План. участка/Склад2.cdw
Проектирование участка по ремонту тормозных механизмов автомобилей МАЗ, ЗИЛ, КАМАЗ/Агафонов/Чертежи/План. участка/специф.cdw.bak
Проектирование участка по ремонту тормозных механизмов автомобилей МАЗ, ЗИЛ, КАМАЗ/Агафонов/Чертежи/План. участка/специф.cdw.frw
Проектирование участка по ремонту тормозных механизмов автомобилей МАЗ, ЗИЛ, КАМАЗ/Агафонов/Чертежи/План. участка/Участок. cdw.bak
Проектирование участка по ремонту тормозных механизмов автомобилей МАЗ, ЗИЛ, КАМАЗ/Агафонов/Чертежи/План. участка/Участок. cdw.cdw
Проектирование участка по ремонту тормозных механизмов автомобилей МАЗ, ЗИЛ, КАМАЗ/Агафонов/Чертежи/Планшайбы/1.BAK.bak
Проектирование участка по ремонту тормозных механизмов автомобилей МАЗ, ЗИЛ, КАМАЗ/Агафонов/Чертежи/Планшайбы/1.BAK.cdw
Проектирование участка по ремонту тормозных механизмов автомобилей МАЗ, ЗИЛ, КАМАЗ/Агафонов/Чертежи/Пресс/Пресс 1.bak
Проектирование участка по ремонту тормозных механизмов автомобилей МАЗ, ЗИЛ, КАМАЗ/Агафонов/Чертежи/Пресс/Пресс 1.spw
Проектирование участка по ремонту тормозных механизмов автомобилей МАЗ, ЗИЛ, КАМАЗ/Агафонов/Чертежи/Пресс/ПРесс.bak
Проектирование участка по ремонту тормозных механизмов автомобилей МАЗ, ЗИЛ, КАМАЗ/Агафонов/Чертежи/Пресс/ПРесс.cdw
Проектирование участка по ремонту тормозных механизмов автомобилей МАЗ, ЗИЛ, КАМАЗ/Агафонов/Чертежи/Тех. карта/pict0.jpg
Проектирование участка по ремонту тормозных механизмов автомобилей МАЗ, ЗИЛ, КАМАЗ/Агафонов/Чертежи/Тех. карта/pict1.jpg
Проектирование участка по ремонту тормозных механизмов автомобилей МАЗ, ЗИЛ, КАМАЗ/Агафонов/Чертежи/Тех. карта/Thumbs.db
Проектирование участка по ремонту тормозных механизмов автомобилей МАЗ, ЗИЛ, КАМАЗ/Агафонов/Чертежи/Тех. карта/Камаз.JPG
Проектирование участка по ремонту тормозных механизмов автомобилей МАЗ, ЗИЛ, КАМАЗ/Агафонов/Чертежи/Тех. карта/тех. карта 1.bak
Проектирование участка по ремонту тормозных механизмов автомобилей МАЗ, ЗИЛ, КАМАЗ/Агафонов/Чертежи/Тех. карта/тех. карта 1.cdw
Проектирование участка по ремонту тормозных механизмов автомобилей МАЗ, ЗИЛ, КАМАЗ/Агафонов/Чертежи/Тех. карта/тех.карта3.bak
Проектирование участка по ремонту тормозных механизмов автомобилей МАЗ, ЗИЛ, КАМАЗ/Агафонов/Чертежи/Тех. карта/тех.карта3.cdw
Проектирование участка по ремонту тормозных механизмов автомобилей МАЗ, ЗИЛ, КАМАЗ/Агафонов/Чертежи/Тех. карта/Техн. лист..bak
Проектирование участка по ремонту тормозных механизмов автомобилей МАЗ, ЗИЛ, КАМАЗ/Агафонов/Чертежи/Тех. карта/Техн. лист..cdw
Проектирование участка по ремонту тормозных механизмов автомобилей МАЗ, ЗИЛ, КАМАЗ/Агафонов/Чертежи/ТЭП/ТЭП.bak
Проектирование участка по ремонту тормозных механизмов автомобилей МАЗ, ЗИЛ, КАМАЗ/Агафонов/Чертежи/ТЭП/ТЭП.cdw
Проектирование участка по ремонту тормозных механизмов автомобилей МАЗ, ЗИЛ, КАМАЗ/Агафонов/Записка/Запписка
Проектирование участка по ремонту тормозных механизмов автомобилей МАЗ, ЗИЛ, КАМАЗ/Агафонов/Записка/Констр. часть
Проектирование участка по ремонту тормозных механизмов автомобилей МАЗ, ЗИЛ, КАМАЗ/Агафонов/Записка/Литература
Проектирование участка по ремонту тормозных механизмов автомобилей МАЗ, ЗИЛ, КАМАЗ/Агафонов/Записка/Охрана труда
Проектирование участка по ремонту тормозных механизмов автомобилей МАЗ, ЗИЛ, КАМАЗ/Агафонов/Записка/Приложения
Проектирование участка по ремонту тормозных механизмов автомобилей МАЗ, ЗИЛ, КАМАЗ/Агафонов/Записка/Техн. часть
Проектирование участка по ремонту тормозных механизмов автомобилей МАЗ, ЗИЛ, КАМАЗ/Агафонов/Записка/Титульник
Проектирование участка по ремонту тормозных механизмов автомобилей МАЗ, ЗИЛ, КАМАЗ/Агафонов/Записка/ТЭП
Проектирование участка по ремонту тормозных механизмов автомобилей МАЗ, ЗИЛ, КАМАЗ/Агафонов/Чертежи/Деталировка
Проектирование участка по ремонту тормозных механизмов автомобилей МАЗ, ЗИЛ, КАМАЗ/Агафонов/Чертежи/План. участка
Проектирование участка по ремонту тормозных механизмов автомобилей МАЗ, ЗИЛ, КАМАЗ/Агафонов/Чертежи/Планшайбы
Проектирование участка по ремонту тормозных механизмов автомобилей МАЗ, ЗИЛ, КАМАЗ/Агафонов/Чертежи/Пресс
Проектирование участка по ремонту тормозных механизмов автомобилей МАЗ, ЗИЛ, КАМАЗ/Агафонов/Чертежи/Тех. карта
Проектирование участка по ремонту тормозных механизмов автомобилей МАЗ, ЗИЛ, КАМАЗ/Агафонов/Чертежи/ТЭП
Проектирование участка по ремонту тормозных механизмов автомобилей МАЗ, ЗИЛ, КАМАЗ/Агафонов/Записка
Проектирование участка по ремонту тормозных механизмов автомобилей МАЗ, ЗИЛ, КАМАЗ/Агафонов/Чертежи
Проектирование участка по ремонту тормозных механизмов автомобилей МАЗ, ЗИЛ, КАМАЗ/Агафонов
Проектирование участка по ремонту тормозных механизмов автомобилей МАЗ, ЗИЛ, КАМАЗ
