КОМПАС 3D 18

Производственный корпус АТП на 209 а/м ГАЗ 3302

Учреждение «Колледж строительства и транспорта» специальность 1201000 «Техническое обслуживание, ремонт и эксплуатация автомобильного транспорта»

Курсовой проект на тему "Проектирование То -1 и стенда для разборки и сборки рессор грузовых машин" г. Зыряновск 2018 год.

Исходные данные:
АТП со списочным составом 209 единиц автомобилей Газ 3302.
Подвижной состав АТП более 80% всего объема грузоперевозок выполняет централизовано. Такими перевозками охвачены предприятия, многие частные предприятия.
Организация работ зоны ТО-1 на 209 автомобилей Газ 3302 на АТП. Исходные данные к проекту:
1. Автомобиль Газ 3302;
2. Списочный состав – 209 шт.;
3. Средне суточный пробег 250 км
4. Количество рабочих дней в году 365
5. Категория условий эксплуатации – III;
6. Климат – жаркий;
7. Условия хранения подвижного состава - крытая, теплая стоянка;
8. Проектируемая зона – ТО-1.

СОДЕРЖАНИЕ:

Введение 4
1 Общая часть 7
1.1 Система технического обслуживания и ремонта автомобилей 7
1.2 Характеристика АТП 11
1.3 Описание зоны ТО-1 14
1.4 Недостатки в организации и технологии проведения работ ТО-1 16
2 Расчётно-технологическая часть 16
2.1 Расчет годовой производственной программы 26
2.2 Расчет числа производственных рабочих 27
2.3 Расчет числа постов, линий для зон ТО, ТР, диагностирования 29
2.4 Расчет производственных площадей 32
3 Технологический проект зоны ТО-1 32
3.1 Характеристика объекта проектирования 35
3.2 Сведения о технологическом оборудовании в зоне ТО – 1 36
3.3 Схема технологического процесса работ в зоне ТО – 1 38
3.4 Техника безопасности при работе на ТО – 1 39
3.5 Пожарная безопасность 40
3.6 Производственная санитария 42
4 Расчетно-конструкторская часть 43
4.1 Анализ существующих конструкций 43
4.2 Выбор и критика прототипа 47
4.3 Прочностной расчет 50
4.4 Инструкция по технике безопасности при работе на стенде для сборки и разборке рессор. Общие требования безопасности 53
Заключение 57
Список используемой литературы 59
Приложение 61

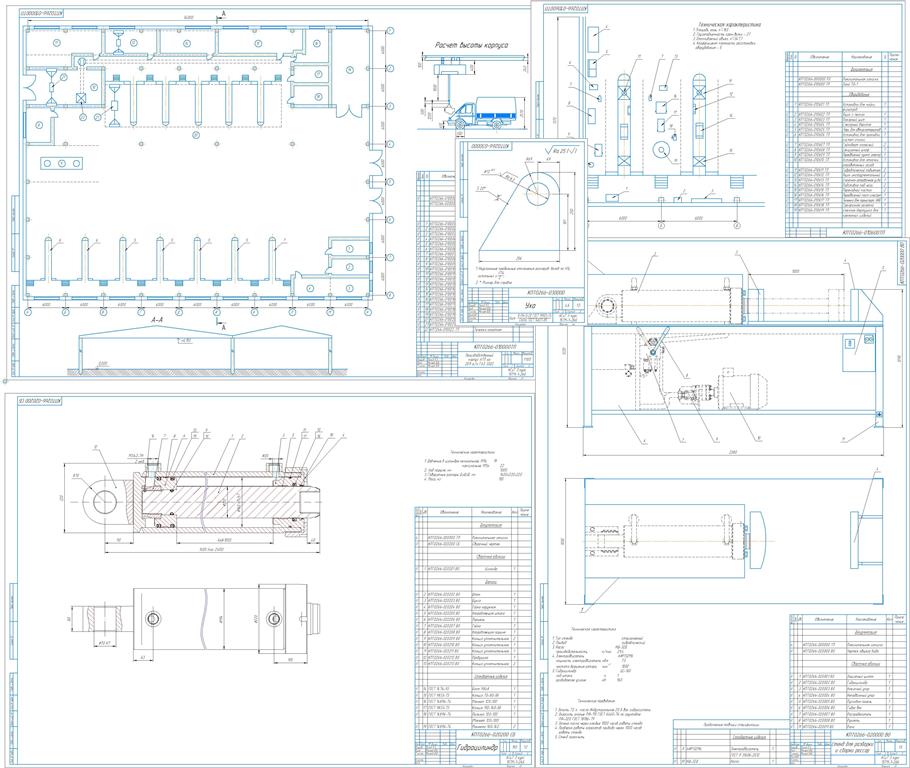

Состав: ПЗ, АТП, ТО-1, Стенд (ОВ), Гидроцилиндр (СБ), деталировка. Язык документа

Софт: КОМПАС-3D 5.11

Каталог / Транспорт / Автомобили и автомобильное хозяйство (Автосервис) / Производственный корпус АТП на 209 а/м ГАЗ 3302

Просмотр файлов
АТП201(5.11).cdw
ГидроцилиндрСБ(5.11).cdw
Диталеровка(5.11).cdw
Зона ТО-1(5.11).cdw
Стенд ОВ(5.11).cdw
Курсовой на распечатку.docx
