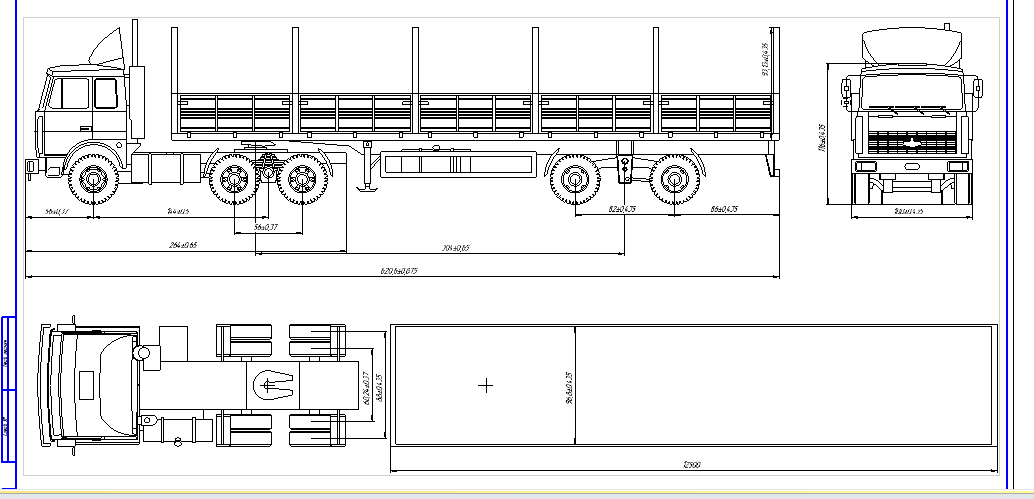

Расчет автопоезда в составе тягача МАЗ-6422 и полуприцепа МАЗ-93866

«Сибирский Федеральный Университет» Политехнический Институт
Кафедра «Транспортные и технологические машины»
Курсовая работа на тему: Расчет показателей автопоезда
Красноярск 2015

Произвести расчет основных параметров автопоезда, при этом обеспечив номинал по грузоподъемности, тем самым не превысив нагрузки на ходовые оси. Перед этим рассчитать геометрические показатели-центры масс звеньев, нормальные реакции дороги. Разработать механизм управления расцепкой полуприцепа. Выполнить расчет элементов прицепного звена, несущей конструкции, осей и деталей разрабатываемого устройства.
Автопоезд состоящий из следующих звеньев:
Марка автомобиля: МАЗ-6422
Прицеп: МАЗ-93866
Груз: Оцилиндрованное бревно
Разрабатываемое устройство: Грузоподъемный борт

Задание 2
Введение 3
1. Техническая характеристика автопоезда 4
2. Определение центров масс автопоезда 5
3. Определение нормальных реакций дороги 7
4. Расчет показателей устойчивости 9
5. Расчет показателей маневренности 10
6. Расчет проходимости автопоезда 12
7. Расчет оси полуприцепа. 13
8. Расчет рамы полуприцепа 16
9. Расчет деталей седельно-сцепных устройств 20
9.1 Расчет шкворня ССУ 20
9.2 Расчет заклепочного соединения 21
9.3 Расчет захвата 22
10. Расчет грузоподъемного борта 23
10.1 Расчет детали (Бампер) на удар 23
10.2 Расчет детали (Рычаг) на растяжение 24
10.3 Расчет болта на срез и смятие 25
Список используемых источников 27
Приложения 28

Состав: ГПД автопоезда (ВО), Автопоезд (ВО), ПЗ Язык документа

Софт: КОМПАС-3D 15.1

Файлы:

Каталог / Транспорт / Автомобили и автомобильное хозяйство (Автосервис) / Расчет автопоезда в составе тягача МАЗ-6422 и полуприцепа МАЗ-93866

МАЗ.docx
ГПД.cdw
маз об
