Расчетно -графическая работа на тему:"Ремонт и восстановление вторичного вала коробки передач автомобиля ГАЗ-53"

Черниговский национальный технологический университет
Кафедра автомобильного транспорта и отраслевого машиностроения
Расчетно-графического работа по дисциплине" Восстановление деталей"
На тему :"Ремонт и восстановление вала коробки передач автомобиля ГАЗ-53"
Чернигов 2018

Исходные данные вторичный вал коробки передач имеет следующие габаритные размеры: вал - наибольший диаметр - 65 мм,длина вала - 493 мм,масса вала 2,75 кг.Данный вал выполнен из стали 30 ХГТ ГОСТ 4543-71

В данной расчетно -графической работе рассматривается вторичный вал коробки передач который предназначен для переключения передачи с помощью скользящей муфти.Также вал выполняет функцию передачи крутящего момента к ведущим колесам, крутящий момент сначала проходит от двигателя до первичного вала через промежуточный и потом вторичному валу и к ведущим колесам .В работе выполнено описание назначения, конструкции и условий работы вторичного вала,анализ дефектов детали и технико-эксплуатационных требований, предъявляемых к отремонтированной детали, выбор средства устранения дефектов вторичного вала ,разработка технологического процесса ремонта деталей ,выбор оборудования и средств технологического оснащения операций.Также в работе приведена таблица анализа дефектов детали и технико-эксплуатационных требований которая находится в пояснительной записке .

Зміст
Розділ 1
Опис призначення, конструкції та умов роботи вторичного вала…………….
Розділ №2
Аналіз дефектів деталі і техніко-експлуатаційних вимог, що пред'являються до відремонтованої деталі………………………………………………………..
Розділ №3
Вибір засобу усунення дефектів вторичного вала……………………………..
Розділ № 4
Розроблення технологічного процесу ремонту деталей………………………
Розділ № 5
Вибір устаткування і засобів технологічного оснащення операцій………
Список використаної літератури………………………………………………..

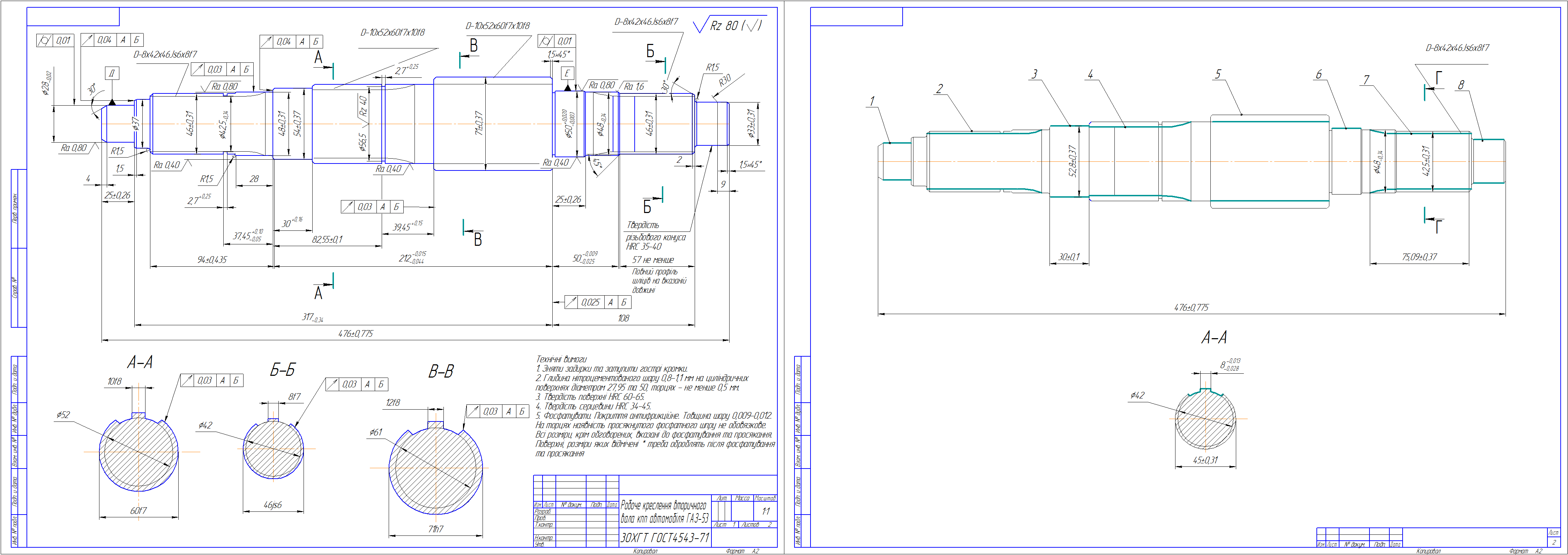

Состав: Ремонтный чертеж вторичного вала кпп автомобиля ГАЗ -53,рабочий чертеж вала кпп автомобиля ГАЗ-53,содержание,список использованной литератури ,ПЗ. Язык документа

Софт: КОМПАС-3D V16

Файлы:

Каталог / Транспорт / Автомобили и автомобильное хозяйство (Автосервис) / Расчетно -графическая работа на тему:"Ремонт и восстановление вторичного вала коробки передач автомобиля ГАЗ-53"

Расчетно графическая работа по восстановление деталей\Зміст.docx
Расчетно графическая работа по восстановление деталей\Ремонт вторичного вала КПП і титульник.docx
Расчетно графическая работа по восстановление деталей\Ремонтне
Расчетно графическая работа по восстановление деталей\Робоче кресленя вторичного
Расчетно графическая работа по восстановление деталей\Список
Расчетно графическая работа по восстановление деталей
