Расчёт эксплуатационных свойств грузового автомобиля КрАЗ – 255Л1

Уральский федеральный университет им.Б.Н.Ельцина
Механико-машиностроительный институт
Кафедра подъемно транспортных машин и роботы
Курсовой проект по дисциплине: «Теория автомобилей и тракторов»
На тему: «Расчёт эксплуатационных свойств грузового автомобиля КрАЗ – 255Л1»
Екатеринбург 2016

Исходные данные к выполнению курсовой работы

Количество дверей 2
Количество мест 3
Конструкция Рамная
Габаритные размеры, мм:
Длина 9030
Ширина 2722
Высота 3115
Колёсная база, мм 4600
Колея, мм:
Передняя 2160
Задняя 2160
Дорожный просвет , мм 370
Масса, кг:
Сухая 11 750
Снаряженная 12 775
Полная 21 475
Двигатель
Название ЯМЗ – 238Л
Тип Поршневой
Расположение Спереди, продольно
Материал блока Чугун
Цилиндры/ клапана V8/2
Объём, см3 14 860
Мощность, кВт ( при об/мин) 220(2100)
Макс. Крутящий момент Нм 1079
Степень сжатия 15,2
Топливо Дизель
Турбонаддув Есть
Охлаждение жидкостное
Трансмиссия
Привод Полный
Коробка передач МКПП 8(ЯМЗ-238Б)
Передаточные числа КПП:
I 7,73
II 5,52
III 3,94
IV 2,80
V 1,96
VI 1,39
VII 1,00
VIII 0,71
Задний ход I 11,78
Задний ход II 2,99
Передаточные числа раздаточной коробки
Низшая 1,310
Высшая 1,013
Передаточное число главной передачи 8,173
Тип рулевого управления 2-ступенчатая, винт-гайка и рейка-сектор с гидроусилителем
Тип передней подвески На продольных полуэллиптических рессорах, гидравлические амортизаторы.
Тип задней подвески Балансирная на продольных полуэллиптических рессорах, с реактивными штангами
Напряжение бортовой сети 24V
Максимальная скорость 80 км/ч
Угол въезда 580
Грузоподъёмность, кг 9 500
Масса буксируемого прицепа, кг 10 000
Разворот диаметр, м 27
Тормозная система
Тип Барабанные
Диаметр, мм 420
Модель дисков Бездисковые
В данном курсовом проекте рассматривается грузовой автомобиль Краз 255Л1. Для этого автомобиля необходимо рассчитать потребную мощность двигателя, выбрать двигатель, найти передаточные числа трансмиссии. Для выбранного двигателя построить внешнюю скоростную характеристику. Также необходимо построить динамическую и тяговую характеристику, характеристику ускорения и диаграмму торможения, характеристики разгона, топливную характеристику, топливно-экономическую характеристику и мощностной баланс
Содержание
Введение
Анализ и обоснование выбора прототипа 4
Исходные данные к выполнению курсовой работы 5
1 Построение тягово-динамической характеристики 7
1.1 Расчет потребной мощности двигателя 7
1.2 Выбор двигателя и его характеристики 9
Двигатели пользуются спросом благодаря высокой надёжности, высокой ремонтопригодности, распространению запчастей и низкой цены по сравнению с заграничными аналогами. 9
1.3 Построение внешней скоростной характеристики 10
1.4 Расчет передаточных чисел трансмиссии 12
1.5 Построение тяговой характеристики 14
1.6 Построение динамической характеристики 15
2 Построение и расчет скоростных характеристик 24
2.1 Построение характеристики ускорений 24
2.2 Построение характеристик разгона 28
3. Мощностной баланс автомобиля 32
4. Построение и расчет характеристик топливной экономичности 33
4.1 Построение топливной характеристики установившегося движения 33
4.2 Построение топливно-экономической характеристики 35
5. Построение и расчет характеристик торможения 37
5.1 Построение тормозной диаграммы 37
Заключение 39
Список литературы 40

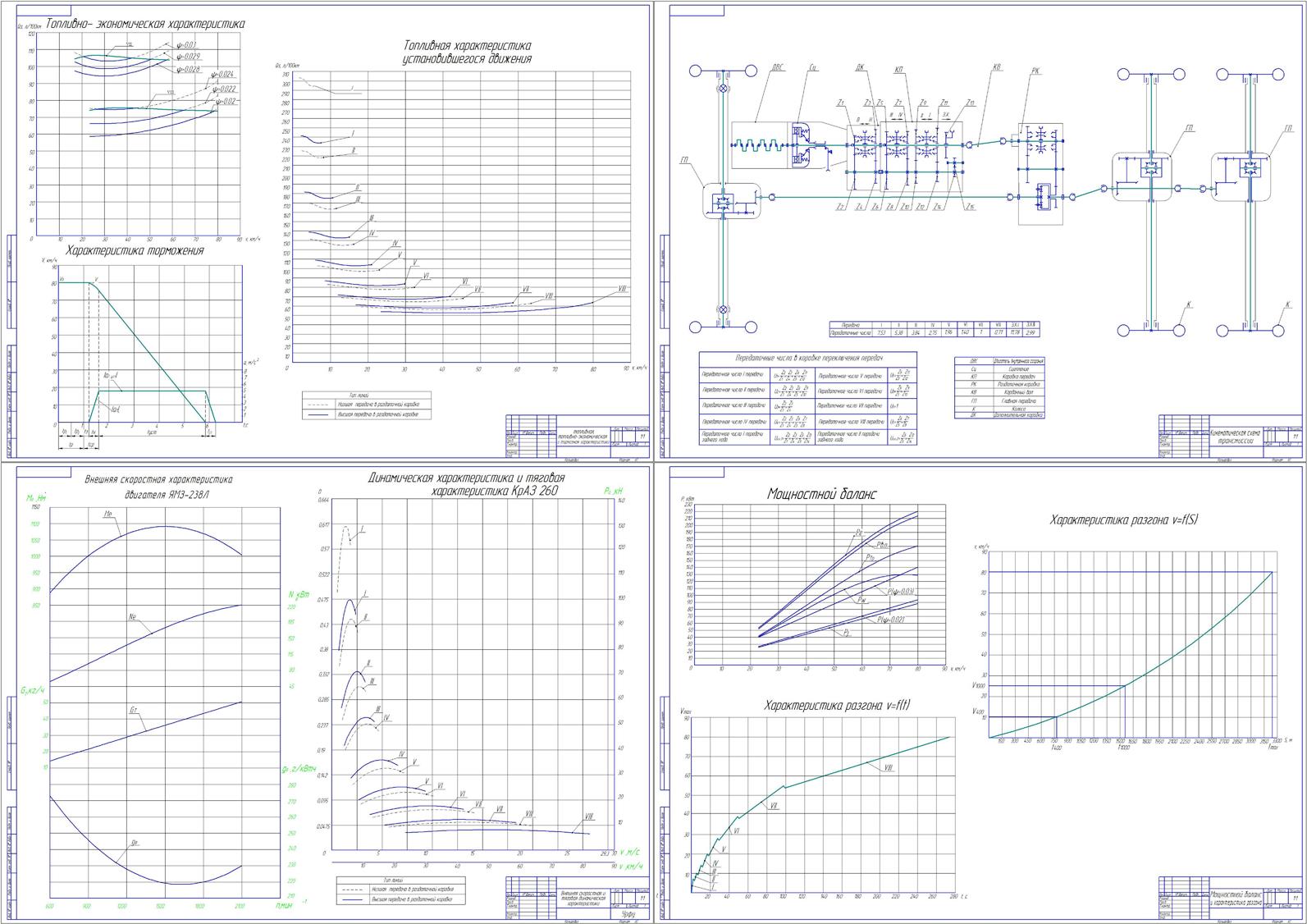

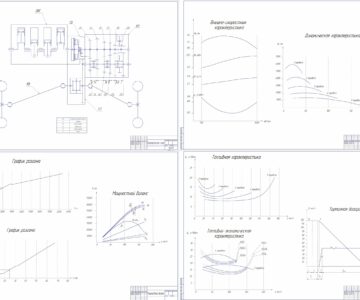

Состав: Кинематическая схема, мощностной баланс, характеристика разгона, топливно-экономическая характеристика, пз Язык документа

Софт: КОМПАС-3D 16.0.6

Файлы:
2.cdw
ПЗ.docx
Кинематика.cdw
3.cdw
1.cdw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Автор: Droon17
Дата: 2017-05-11
