КОМПАС 3D 18

Расчёт экспуатационных свойств автомобиля УАЗ Patriot

УрФУ им. первого президента России Б.Н. Ельцина
Кафедра: Детали Машин
Курсовой проект по дисциплине:" Теория движения автомобиля и трактора"
На тему: "Расчёт экспуатационных свойств автомобиля УАЗ Patriot"
Екатеринбург 2017

Исходные данные: Расчёт экспуатационных свойств автомобиля УАЗ Patriot с двигателем ЗМЗ 409
Содержание:
ВВЕДЕНИЕ 3
АНАЛИЗ И ОБОСНОВАНИЕ ВЫБОРА ПРОТОТИПА 4
ИСХОДНЫЕ ДАННЫЕ К ВЫПОЛНЕНИЮ КУРСОВОЙ РАБОТЫ 5
1 ПОСТРОЕНИЕ ТЯГОВО-ДИНАМИЧЕСКОЙ ХАРАКТЕРИСТИКИ 7
1.1 Расчет потребной мощности двигателя 7
1.2 Выбор двигателя и его характеристики 9
1.5 Построение динамической характеристики 15
2 ПОСТРОЕНИЕ И РАСЧЕТ СКОРОСТНЫХ ХАРАКТЕРИСТИК 21
2.1 Построение характеристики ускорений 21
2.2 Построение характеристик разгона 24
3 МОЩНОСТНОЙ БАЛАНС АВТОМОБИЛЯ 27
4 ПОСТРОЕНИЕ И РАСЧЕТ ХАРАКТЕРИСТИК ТОПЛИВНОЙ ЭКОНОМИЧНОСТИ 29
4.1 Построение топливной характеристики установившегося движения 29
4.2 Построение топливно-экономической характеристики 31
5 ПОСТРОЕНИЕ И РАСЧЕТ ХАРАКТЕРИСТИК ТОРМОЖЕНИЯ 33
5.1 Построение тормозной диаграммы 33
5.2 Расчет коэффициента распределения тормозных моментов 34
ЗАКЛЮЧЕНИЕ 35
СПИСОК ЛИТЕРАТУРЫ 36

исходные данные к выполнению курсовой работы

Тип кузова

Внедорожник

Количество дверей

5

Мест

5(9)

Объем багажника, дм3

960/2250

Габаритные размеры, мм:

длина

4700

ширина

1953

высота

1910

Снаряженная масса, кг

Полная масса, кг

2125

2650

Грузоподъемность , кг

525

Колесная база, мм

2760

Колея передних колес

1600

Колея задних колес

1600

Ведущие колеса

постоянно задние, с жестко подключаемым передним

Дорожный просвет, мм

210

Двигатель УАЗ Патриот

ЗМЗ-40905

рабочий объем, куб.см

2700

Макс.мощность, кВт (при об/мин)

94,1 (4600)

Макс.мощность, л.с.

128

Макс.крутящий мом., Нм (при об/мин)

209,7 (2000)

система питания

распред. впрыск

КП

Число ступеней коробки передач

5

Передаточные числа КП:

I

4,155

II

1,95

III

1,357

IV

0,941

V

0,784

Задний ход

3,53

Передаточные числа раздаточной коробки:

Низшая                                                                   Высшая

1,1

2,56

Скорость максимальная, км/ч

150

Расход топлива, л/100 км:

расход топлива при 90 км/ч

10,8

расход топлива при 120 км/ч

14,9

Емкость топливного бака, л

87

Тормоза передние

дисковые

Тормоза задние

барабанные

Привод стояночного тормоза

тросовый

Привод сцепления

гидравлический

Рулевое управление

гидроусилитель

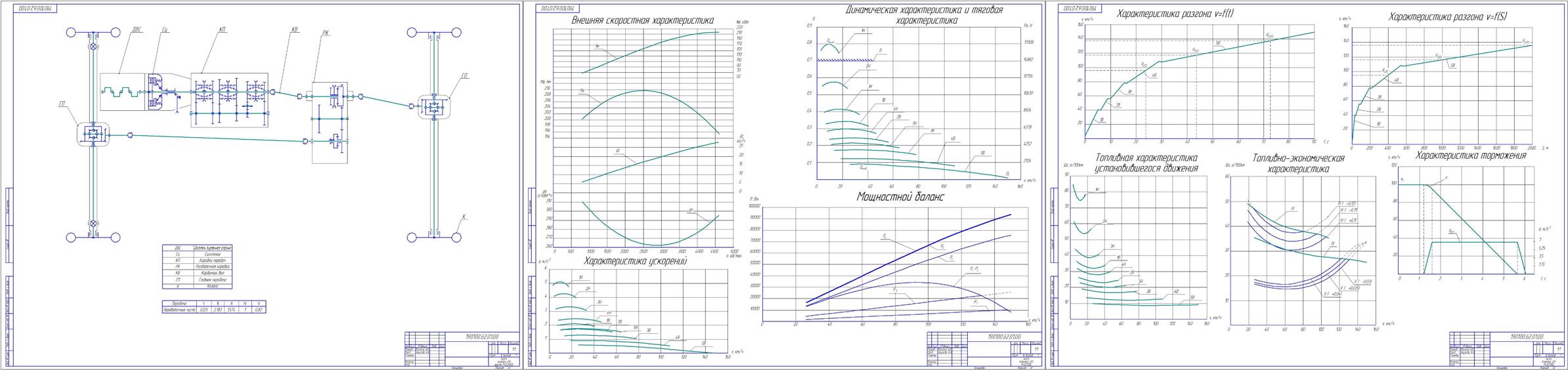

Состав: Кинематическая схема, графики(ВСХ), графики( топливно-экономические), ПЗ Язык документа

Софт: КОМПАС-3D 16
