Рассухариватель 10 вариантов чертежей

АГК 2019 год

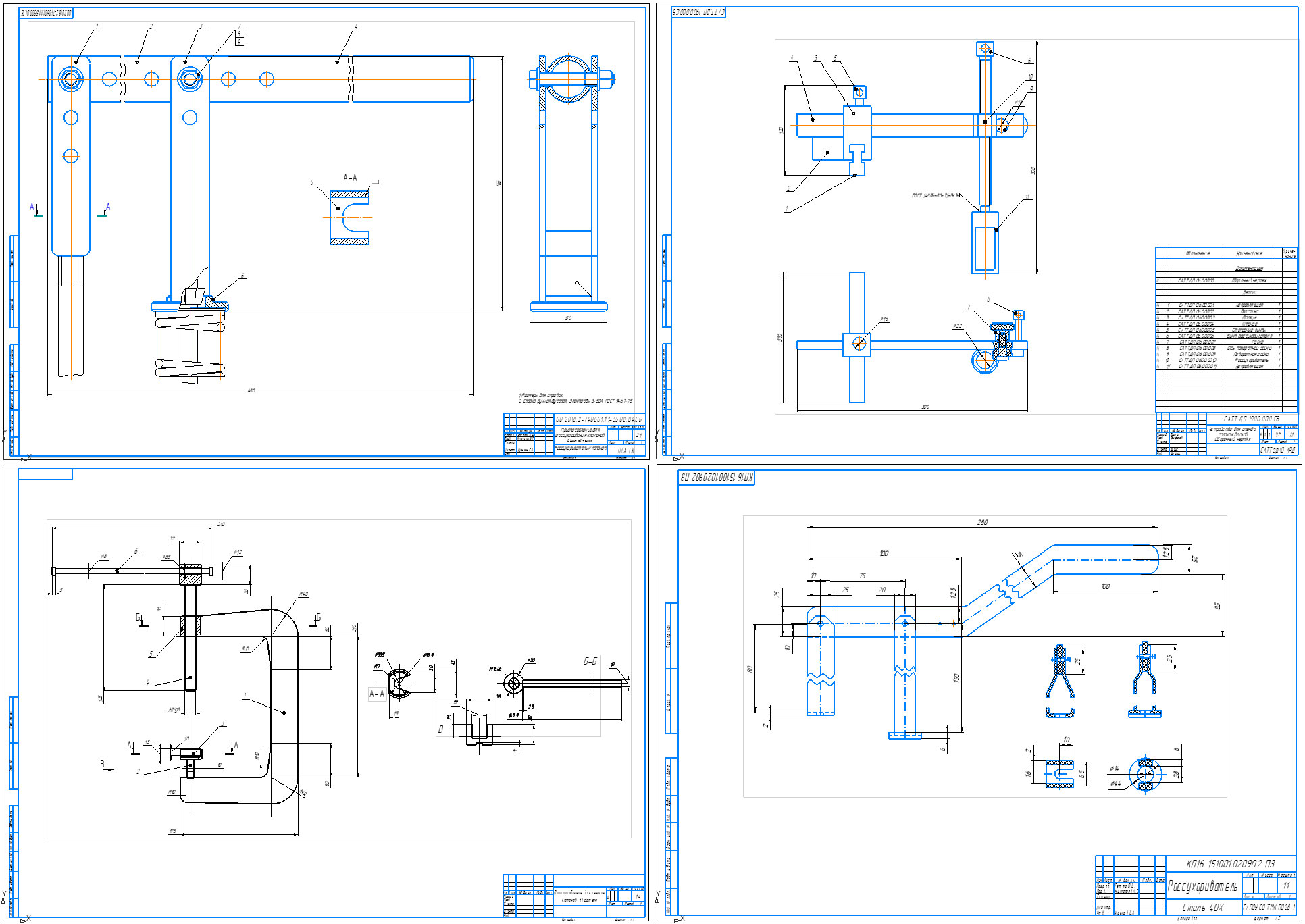

В архиве переставлены 10 вариантов чертежей рассухаривателей, на некоторые кроме чертежей есть и деталировки со спецификациями, но не на все. Чертежи предоставляются как есть.

Приспособление для ремонта ГБЦ и ремонта впускных и выпускных клапанов.
Разработанное приспособление предназначено для снятия сухарей клапана.
Оно состоит из следующих основных частей: рычага, удерживающего кронштейна, кронштейна для нажатия на тарелку.
Работа приспособления заключается в следующем кронштейн рассухаривателя с отверстием закрепляется с помощью гайки на шпильке головки или прикручивается болтом. Второй кронштейн устанавливается на тарелку клапана и производится надавливание на свободный конец рычага. Перемещаясь вниз по клапану, тарелка обнажает сухарики, которые аккуратно снимаются. После освобождения рычага можно снять пружины и клапан.
Перед началом работы проверить техническое состояние приспособления.

Состав: Сборочный чертеж и спецификация Язык документа

Софт: КОМПАС-3D 16.1

Файлы:
рассухариватель/
рассухариватель/01 Рассухариватель а1.cdw
рассухариватель/01 спецификация.frw
рассухариватель/02 Деталировка рассухариватель.cdw
рассухариватель/02 Рассухариватель.cdw
рассухариватель/03 spetsifikatsia.doc
рассухариватель/03 приспособа.cdw
рассухариватель/03 Чертеж 1.cdw
рассухариватель/03 Чертеж 2.cdw
рассухариватель/03 Чертеж 3.cdw
рассухариватель/03 Чертеж 4.cdw
рассухариватель/03 Чертеж 5.cdw
рассухариватель/04 Чертеж1.cdw
рассухариватель/05 Чертеж приспособления в сборе.cdw
рассухариватель/05 Чертеж риспособления деталировка.cdw
рассухариватель/06 Винт 1.cdw
рассухариватель/06 Гайка 3.cdw
рассухариватель/06 Поворотная гайка4.cdw
рассухариватель/06 Сборочный.cdw
рассухариватель/06 Спецификация.cdw
рассухариватель/06 Штанга 2.cdw
рассухариватель/07 Рассухариватель клапанов.dwg
рассухариватель/08 рассухариватель.dwg
рассухариватель/09 Rozsukharyuvach.frw
рассухариватель/10 Сборочный чертеж.cdw
