Разработка и внедрение агрегатного участка на ООО «Двадцать первый век»

ПГСХА
Кафедра технического сервиса тракторов и автомобилей
Дипломный проект на тему: Разработка и внедрение агрегатного участка на ООО «Двадцать первый век».
Пермь 2014

Пояснительная записка 124 с, графическая часть 11 листов формата А1
Цель проекта - разработка и внедрение агрегатного участка на ООО «Двадцать первый век».
В результате расчетов получены сведения об объеме ремонтных работ на агрегатном участке, о фонде времени рабочих , расчитана численность рабочих и определен их состав, подобрано необходимое ремонтно- технологическое оборудование.
В конструкторской части разработаны моечная установка для мытья паром агрегатов автомобилей и вспомогательной тележки с валом поворотно- червячного механизма.
В дипломном проекте приведены материалы по безопасности жизнедеятельности и экологической безопасности.

Содержание
Введение 7
1.Анализ хозяйственной деятельности предприятия 9
1.1.Общая характеристика предприятия 9
1.2.Анализ экономических показателей 10
1.2.1.Себестоимость ремонтных работ 10
1.2.2.Фондоотдача,фондоемкость,фондовооруженность 14
1.2.3.Рентабельность,ликвидность 17
1.3.Производственная деятельность 34
1.3.1.Структура управления 34
1.3.2.Специализация работ35
2.Проектная часть 40
2.1.Расчет годового объема работ производственного агрегатного участка 41
2.2.Расчет численности обслуживающего персонала 42
2.3.Подбор технологического оборудования 44
2.4.Расчет производственной площади 47
2.5.Организация технологического процесса на агрегатном участке 48
3.Технологическая часть
3.1.Организация технологического процесса на агрегатном участке.
3.2.Неисправности коробки передач.
3.3.Технологическая карта разборки коробки передач.
4.Конструкторская часть 54
4.1.Исходные данные 54
4.2.Расчет энергосиловых и кинематических параметров привода 55
4.2.1. Выбор электродвигателя 55
4.2.2.Расчет передаточного числа привода 56
4.3.Расчет червячной передачи 57
4.3.1.Выбор материалов червячной пары57
4.3.2.Проектный расчет червячной передачи59
4.3.3.Проверочный расчет червячной передачи 62
4.3.4.Проверочный расчет по напряжениям изгиба 63
4.3.5.Расчет коэффициента полезного действия передачи 64
4.3.6.Расчет сил, действующих в зацеплении 64
4.3.7.Расчет червячной передачи на нагрев 65
4.4.Предварительный расчет валов и выбор подшипников 66
4.5.Выбор соединительных муфт 75
4.6.Проверочный расчет шпонок 76
4.6.1.Быстроходный вал 76
4.6.2.Тихоходный вал 77
4.7.Выбор шлицевого соединения привода и тележки 77
4.7.1.Исходные данные для расчета 77
4.7.2.Условия напряжения смятия 78
5.Безопасность жизнедеятельности 92
5.1.Анализ деятельности предприятия по обеспечению безопасности жизнедеятельности и охраны труда 96
5.2Требования охраны труда при выполнении работ на агрегатном участке 98
5.3.Мероприятия по выполнению требований безопасности жизнедеятельности 105
6.Экологическая безопасность
6.1.Классы опа ности образующихся отходов .
6.2.Выбросы загрязняющих веществ в атмосферу.
6.3.Загрязнение сточных вод.
6.4.Мероприятия по очистке сточных вод.
7.Экономический расчет 79
7.1.Резюме проекта 79
7.2.Расчет потребности в инвестициях 79
7.3.Производственный план 83
7.3.1.Расчет затрат на оплату труда и отчисления с фонда оплаты труда 84
7.3.2.Расчет амортизационных отчислений 85
7.3.3.Расходы на содержание оборудования 85
7.3.4.Расходы на спецодежду 85
7.3.5.Расчет материальных расходов 85
7.3.6.Коммунальные платежи 85
7.4.Финансовый план 86
7.5.Показатель чистой текущей стоимости проекта
Заключение 117
Литература 119
Приложения

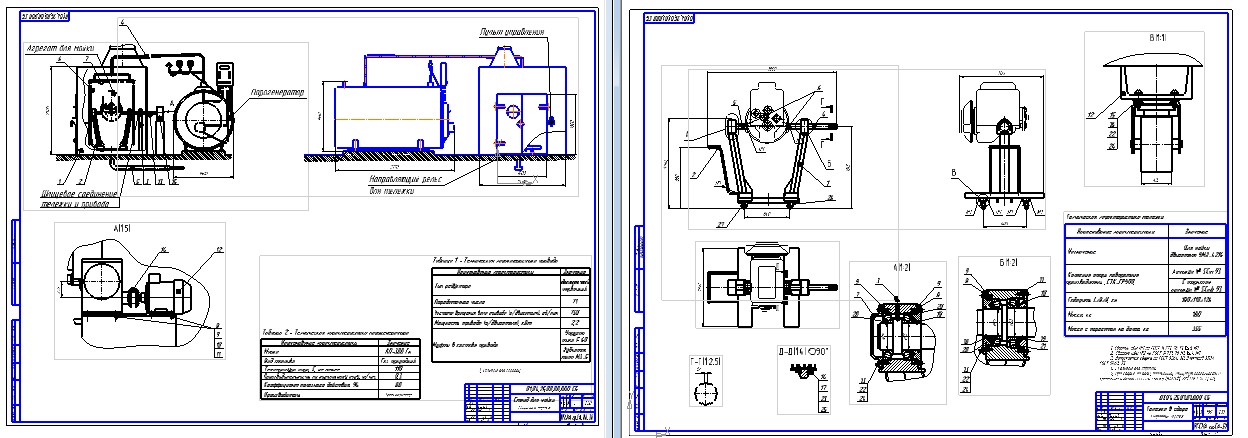

Состав: ПЗ, Стенд для мойки (СБ), Анализ хозяйственной деятельности, Моторно-агрегатный участок, Планировка производственного корпуса, Рама тележки (СБ), Тележка с агрегатом (СБ), Технологическая карта восстановления первичного вала КПП; Технологическая карта разборки КПП; Технико-экономические показатели проекта; Детали (2 листа А1: Насадка-сопло тип 1, Насадка-сопло тип 2, Вал стыковочный, Корпус подшипника правого, Косынка, Ручка тележки, Стойка), СП. Язык документа

Софт: КОМПАС-3D 14

Файлы:

Каталог / Транспорт / Автомобили и автомобильное хозяйство (Автосервис) / Разработка и внедрение агрегатного участка на ООО «Двадцать первый век»

Диплом Правильный!!!.docx
Чертежи финал\01.04.27.00.00.000 Спецификация.spw
Чертежи финал\01.04.27.00.00.000 Спецификация1.spw
Чертежи финал\01.04.27.00.00.000СБ.cdw
Чертежи финал\01.04.27.01.00.001 Насадок-сопло.cdw
Чертежи финал\01.04.27.01.00.001 Насадок-сопло1.cdw
Чертежи финал\01.04.27.01.01.000 Спецификация.spw
Чертежи финал\01.04.27.01.01.001 Вал стыковочный.cdw
Чертежи финал\01.04.27.01.01.002 Вал короткий.cdw
Чертежи финал\01.04.27.01.02.000 Спецификация1.spw
Чертежи финал\диаграммы.cdw
Чертежи финал\Корпус подшипника правый.cdw
Чертежи финал\Косынка.cdw
Чертежи финал\Моторно-агрегатный участок(fin).cdw
Чертежи финал\Общий вид.cdw
Чертежи финал\Рама тележки.cdw
Чертежи финал\Ручка.cdw
Чертежи финал\Стойка.cdw
Чертежи финал\Тележка с агрегатом.cdw
Чертежи финал\Техн.карта вал.cdw
Чертежи финал\Технологическая карта.cdw
Чертежи финал\тэп.cdw
