Разработка медницкого участка специализированной СТО грузовых автомобилей большой грузоподъемности

Восточноукраинский национальный университет имени В. Даля
Кафедра железнодорожного, автомобильного транспорта и подъемно-транспортных машин
Выпускная работа образовательно-квалификационного уровня бакалавр
На тему: Разработка медницкого участка специализированной СТО грузовых автомобилей большой грузоподъемности
Северодонецк 2015

Бакалаврская работа содержит шесть листов графической части и пояснительную записку на 74 страниц, 16 таблиц, 20 использованных источников. На основании технологического расчёта станции технического обслуживания грузовых автомобилей (СТОГА). Разработан вариант планировочного решения генерального плана, производственного корпуса и медницкого участка. Подобрано необходимое технологическое оборудование и инструменты для медницкого участка. Выполнен расчёт основных технико–экономических показателей разработанной СТОГА.т В конструкторской части дипломного проекта предлагается конструкция кожухотрубного маслоохладителя. Произведен анализ и предложены мероприятия по вопросам охраны труда выполнены необходимые расчеты. Рассчитаны основные технико-экономические показатели проекта, сделаны выводы.

Исходные данные:
КамАЗ-5320 Урал-4320 КрАЗ-256 МАЗ-5340
Количество обслуживаемых автомобилей в год 570 170 150 220
Среднегодовой пробег, обслуживаемых автомобилей, км 32000
Число заездов автомобилей в год 4
Режим работы СТОГА, дн. 305
Продолжительность смены, ч 8
Число смен работы СТОГА 1,5

Введение
1 Обоснование целесообразности решения задач проекта
2 Технологический расчет СТОГА
2.1 Выбор и обоснование исходных данных
2.2 Расчет годового объема работ СТОГА
2.3 Распределение трудоемкости ТО и ТР по видам работ
2.4 Расчет числа рабочих постов
2.5 Число вспомогательных постов
2.6 Число автомобиле-мест ожидания
2.7 Число мест хранения автомобилей
2.8 Расчет численности производственных рабочих
2.9 Расчет площадей помещений СТО автомобилей
2.10 Расчет площади складов
2.11 Расчет площади вспомогательных помещений
2.12 Расчет площади производственного корпуса
3. Генеральный план
3.1 Расчет площадей территории предприятия
3.2 Описание генерального плана
3.3 Объемно – планировочное решение производственного корпуса
4 Технико–экономическая оценка проектных решений
5 Технический проект медницкого участка
5.1 Назначение
5.2. Основные работы, выполняемые на участке
5.3. Режим работы
5.4. Краткое описание технологического процесса
5.5. Оснащение участка технологическим оборудованием
5.6. Уточненный расчет площади медницкого участка
5.7. Расчет показателей уровня механизации
6 Конструкторская часть
6.1 Описание системы смазки
6.2 Расчет размеров охладителя масла
7 Охрана труда
7.1 Правовые нормы охраны труда
7.2 Основы физиологии, гигиены труда и производственной санитарии
7.3 Основы техники безопасности на производстве
7.4 Основы пожарной безопасности
8 Экономическая часть
8.1 Расчет капиталовложений
8.2 Составление сметы накладных расходов и калькуляции себестоимости
8.3 Расчет показателей экономической эффективности
Выводы
Перечень ссылок

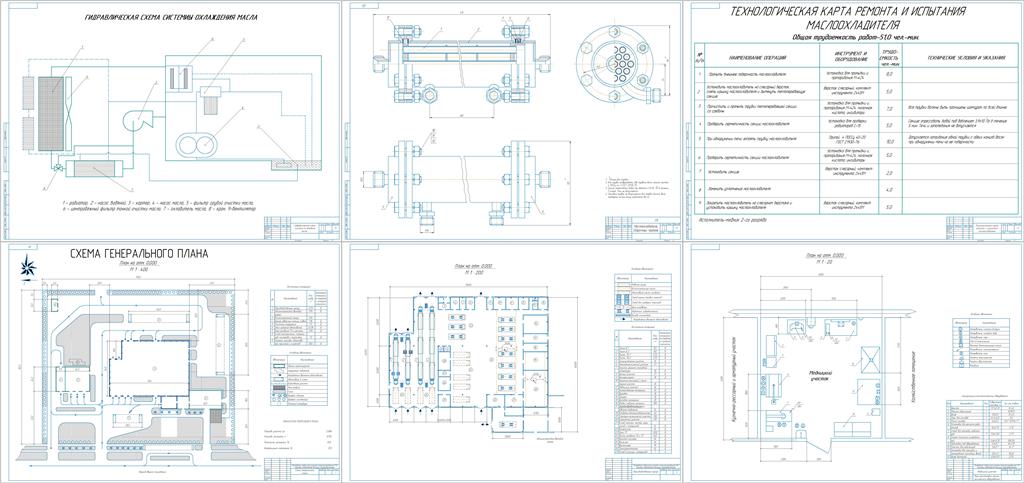

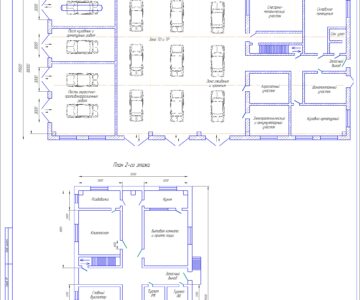

Состав: Генеральный план, Производственный корпус, Медницкий участок, Гидравлическая схема, Маслоохладитель-1, Маслоохладитель-2, Ведомость работы, Спецификация, ПЗ, Рецензия, Доклад Язык документа

Софт: КОМПАС-3D 14

Файлы:

Каталог / Транспорт / Автомобили и автомобильное хозяйство (Автосервис) / Разработка медницкого участка специализированной СТО грузовых автомобилей большой грузоподъемности

Записка/
Записка/ДОКЛАД.doc
Записка/Задание.doc
Записка/ПЗ.doc
Записка/РЕЦЕНЗИЯ.doc
Чертежи/
Чертежи/1_Генплан.cdw
Чертежи/2_Производ.корпус.cdw
Чертежи/3_Медницкий участок.cdw
Чертежи/4_Гидравл.схема.cdw
Чертежи/5_Маслоохладитель_СБ.cdw
Чертежи/6_Маслоохладитель_ТК.cdw
Чертежи/Ведомость работы.cdw
Чертежи/Спецификация.cdw
