Разработка пенной технологии очистки кузова автомобиля (мойка с пеногенератором)

Агроинженерия, техническое обслуживание,"Разработка пенной технологии очистки кузова автомобиля", 2016 год

В даной работе разработана автомобильная переносная мойка особеностю какой является то что очистка производится путем нанесения пены на обрабатываемую поверхность за счет кинетической энергии пены происходит некоторый отрыв твердых частиц загрязнений от поверхности.

Содержание
Введение
1.Производственная характеристика ЗАО «ПК «Ярославич»
2.Технологический раздел
3.Конструкторская часть
4.Технико-экономическая оценка проекта
5.Безопасность и экологичность на ЗАО «ПК «Ярославич»
Заключение
Литература

Техническая характеристика мойка:
1. Тип установки - передвижной;
2. Давление в пневматической сети, МПа - 1...5
3. Давление в баллоне с раствором, МПа - 0,4
4. Производительность, л/мин - 60

Проведен анализ производственной деятельности предприятия за последние 3 года. Для качественного выполнения технического обслуживания автотракторной техники планируется организовать участок мойки техники.
Во 2 разделе дипломного проекта предложена организация участка мойки в составе СТО. Рассмотрены новые технологии мойки автомобилей, которые повысят эффективность моечных работ, качество мойки, снизия трудозатраты и экономичность водо- и энергоресурсов предприятия.
В результате проведенных расчетов определен оптимальный способ мойки автомобилей и техники на предприятии.
Для улучшения условий труда предложена конструкторская разработка пенообразователя, снижает трудозатраты и экономить водо- и энергоресурсы предприятия.
В разделе «Безопасность и экологичность» рассмотрены показатели по травматизму и охране труда за последние 3 года. Проанализированы показатели частоты травматизма, тяжести травматизма и потери рабочего времени. Так же предложены решения по обеспечению пожарной безопасности и экология в мастерской, разработана комбинированный флотатор для очистки поверхностных вод.
В разделе «Экономическое обоснование проекта» определены капитальные вложения в реконструкцию СТО. Выполнен расчет суммарных затрат на выполнение всех видов ремонтных работ, полная заработная плата производственных рабочих, затраты на запасные части, затраты на изготовление, показателей эффективности работы конструкторской разработки. Срок окупаемости проекта составил 0,43 года.
С учетом выше изложенного, можно рекомендовать проект к внедрению в ЗАО ПК «Ярославич» города Ярославля муниципального района Ярославской области.

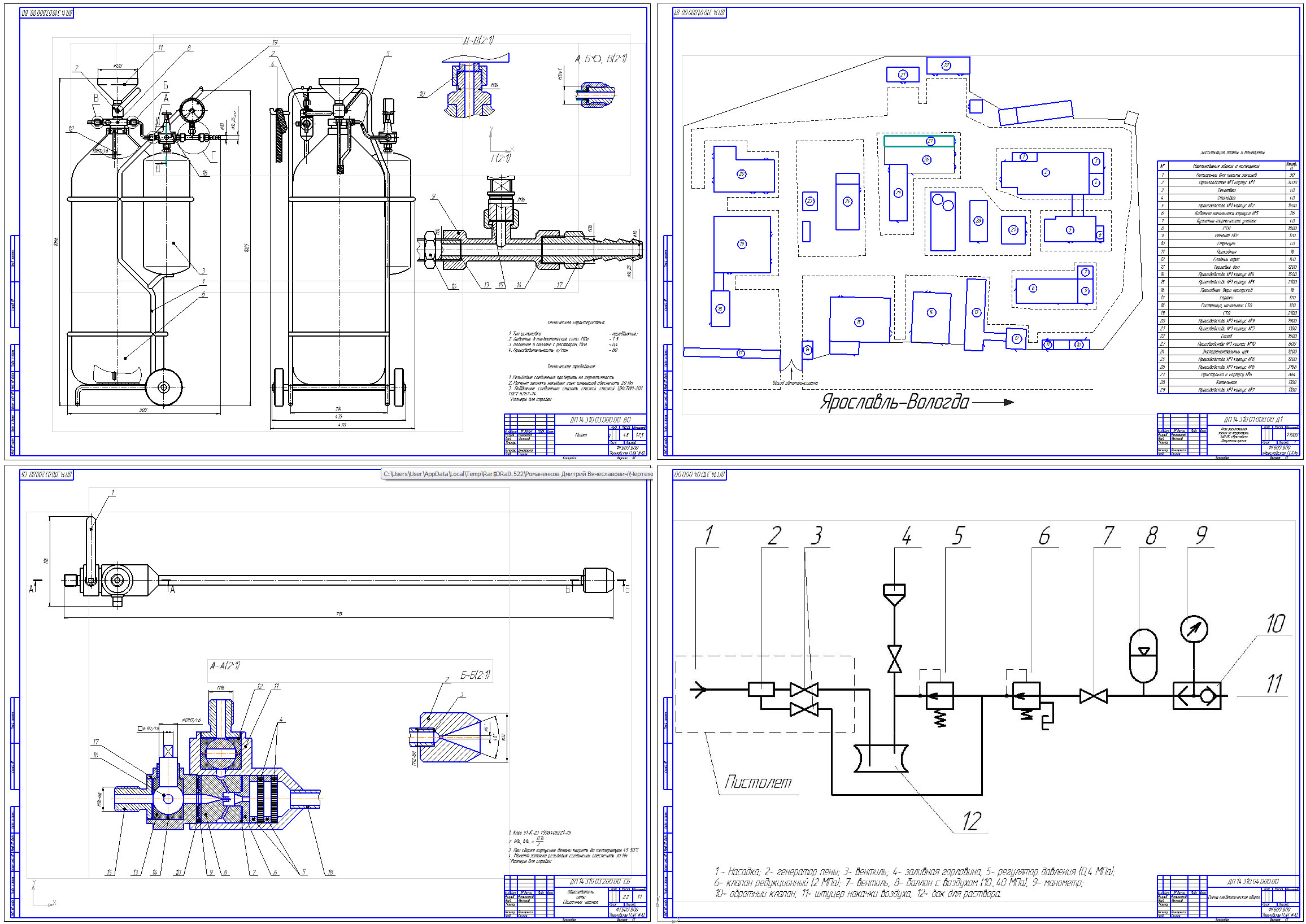

Состав: Мойка (ВО), Образователь пены (СК), Генеральный план, Принципиальная схема очистки поверхности, План мастерской до реконструкции, План мастерской после реконструкции, Схема устаговки, Деталировка (штуцер соединительный, штуцер, насадка, гайка накидная, шар, штуцер), спецификация Язык документа

Софт: КОМПАС-3D 16

Файлы:

Каталог / Транспорт / Автомобили и автомобильное хозяйство (Автосервис) / Разработка пенной технологии очистки кузова автомобиля (мойка с пеногенератором)

Романенков Дмитрий Вячеславович\1.Производственная характеристика
Романенков Дмитрий Вячеславович\2.Технологический раздел.docx
Романенков Дмитрий Вячеславович\3.Конструкторская часть.doc
Романенков Дмитрий Вячеславович\4.Технико-экономическая оценка проекта.doc
Романенков Дмитрий Вячеславович\5.Безопасность и экологичность на ЗАО «ПК «Ярославич».docx
Романенков Дмитрий Вячеславович\Введение.docx
Романенков Дмитрий Вячеславович\Заключение.docx
Романенков Дмитрий Вячеславович\Литература.docx
Романенков Дмитрий Вячеславович\Чертежи\Вид общий.cdw
Романенков Дмитрий Вячеславович\Чертежи\ген план ЗАО пк Ярославич.cdw
Романенков Дмитрий Вячеславович\Чертежи\Деталировка\1.cdw
Романенков Дмитрий Вячеславович\Чертежи\Деталировка\2.cdw
Романенков Дмитрий Вячеславович\Чертежи\Деталировка\3.cdw
Романенков Дмитрий Вячеславович\Чертежи\Деталировка\4.cdw
Романенков Дмитрий Вячеславович\Чертежи\Деталировка\5.cdw
Романенков Дмитрий Вячеславович\Чертежи\Деталировка\6.cdw
Романенков Дмитрий Вячеславович\Чертежи\передел после реконструкции.cdw
Романенков Дмитрий Вячеславович\Чертежи\План мастерской до реконструкции.cdw
Романенков Дмитрий Вячеславович\Чертежи\Принципиальная схема очистки поверхостных вод.cdw
Романенков Дмитрий Вячеславович\Чертежи\Сборочный чертеж.cdw
Романенков Дмитрий Вячеславович\Чертежи\Спецификация\ВО.spw
Романенков Дмитрий Вячеславович\Чертежи\Спецификация\СБ.spw
Романенков Дмитрий Вячеславович\Чертежи\Схема установки.cdw
Романенков Дмитрий Вячеславович\Чертежи\Деталировка
Романенков Дмитрий Вячеславович\Чертежи\Спецификация
Романенков Дмитрий Вячеславович\Чертежи
Романенков Дмитрий Вячеславович
