Разработка стенда разборки карданных валов

Пензенская государственная сельскохозяйственная академия
кафедра технический сервис машин
Разработка стенда разборки карданных валов (графическая часть)
Пенза 2016

Представлены чертежи и спецификации к стенду разборки карданных валов оригинальной конструкции. Выпрессовка шарниров осуществляется механически нажатием на педаль.

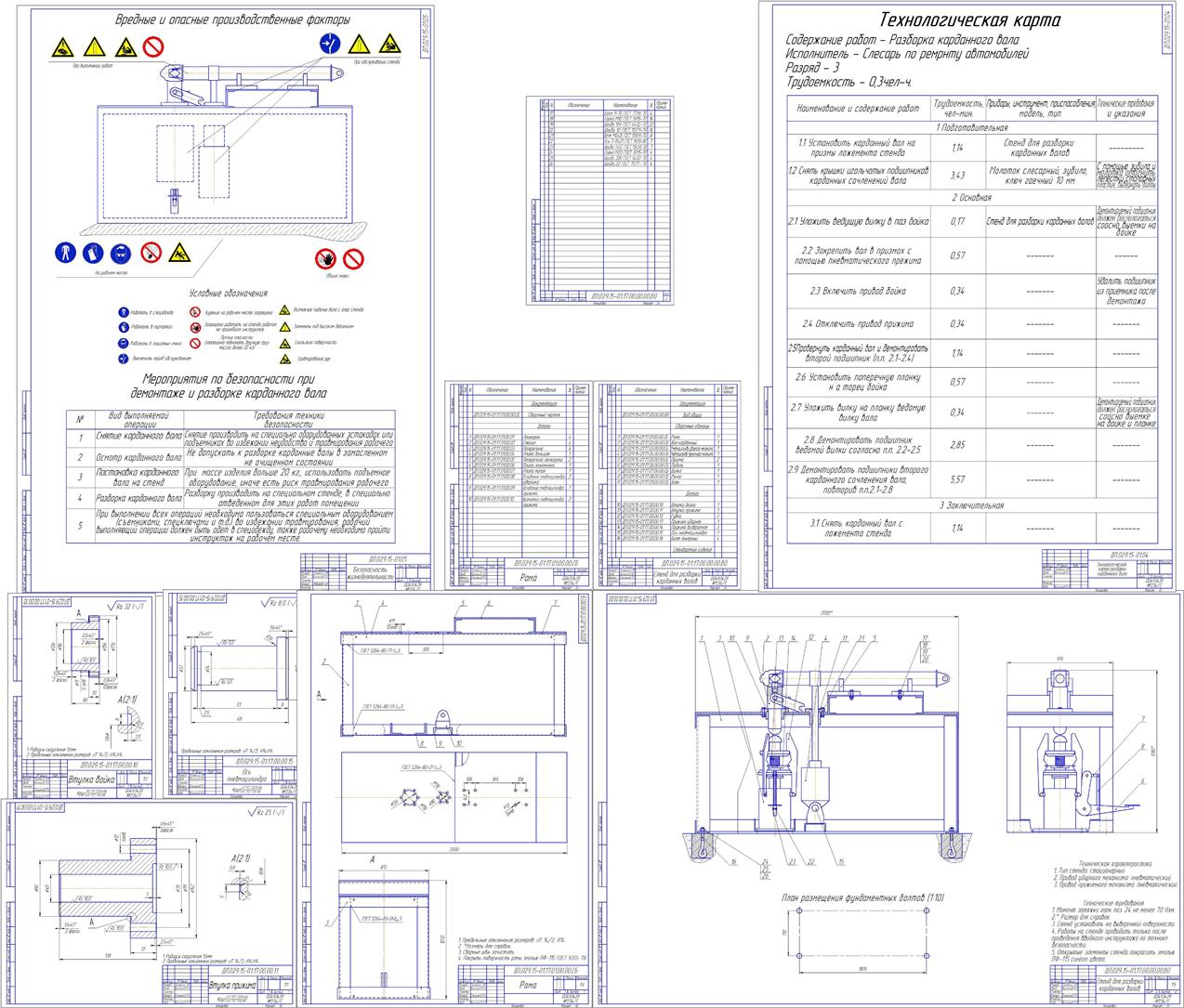

Графическая часть стенд (ВО), рама (СБ), деталировка (втулка бойка, втулка прижима, ось), спецификации, БЖД и техкарта

Состав: стенд (ВО), рама (СБ), деталировка (втулка бойка, втулка прижима, ось), спецификации, БЖД и техкарта Язык документа

Софт: КОМПАС-3D 14

Файлы:
Стенд разборки карданных валов/
Стенд разборки карданных валов/Сборочный.cdw
Стенд разборки карданных валов/втулка бойка.cdw
Стенд разборки карданных валов/БЖД.cdw
Стенд разборки карданных валов/Спецификация СБ.spw
Стенд разборки карданных валов/Техкарта.cdw
Стенд разборки карданных валов/ось.cdw
Стенд разборки карданных валов/втулка прижима.cdw
Стенд разборки карданных валов/рама СБ.cdw
Стенд разборки карданных валов/Спецификация рама.spw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Автор: Autor 2016
Дата: 2016-12-21
Просмотры: 1525
2 комментария
    1
    Пользователь

    Описание стенда имеется? Расчеты?

    2
    Пользователь

    есть все. пишите в контакт
