Разработка технологического процесса восстановления детали № (130-1701025) первичного вала КПП

Богдановичский политехникум
по дисциплине «Ремонт автомобилей» КУРСОВОЙ ПРОЕКТ
На тему :" Разработка технологического процесса восстановления детали № (130-1701025) первичного вала КПП"

ЗАДАНИЕ
Для курсового проектирования по дисциплине «Ремонт автомобилей»
учащемуся _______4_ курса _____А-12_____ группы
специальности 23.02.03 «Техническое обслуживание и ремонт автомобильного транспорта»
учреждения образования «БПТ»
Крашенников А.Н.
(фамилия, имя, отчество)
Тема курсового проекта и исходные данные: Разработка технологического процесса восстановления детали № (130-1701025) первичного вала КПП
Деталь имеет следующее сочетание дефектов. восстанавливаемых на маршруте:
1. Износ шейки под передний шариковый подшипник
2. Износ шейки под задний шариковый подшипник
3. Износ отверстия под роликовый подшипник
4. Износ шлицёв по толщине
Производственная программа ремонта агрегатов N=48 шт; для всехколон маш; маршрутный коэф¬фициент ремонта детали Кр =1,05; число запусков X-2; размер изношенных поверхностей dи = 24,950 мм; коэф¬фициент точности f=0,84

Пояснительная записка

Введение
1. Исходные данные для разработки технического процесса
1.1 Характеристика первичного вала КПП
1.2 Технические требования на дефекацию первичного вала КПП
1.3 Дефекты детали и причины их возникновения первичного вала КПП
1.4 Технические требования к отремонтированной первичного вала КПП
1.5 Расчёт размера партии первичного вала КПП
2. Технологическая часть
2.1 Маршрут ремонта
2.2 Выбор рационального способа восстановления первичного вала КПП
2.3 Выбор технологических баз
2.4 Технологические схемы устранения дефектов
2.5 Определение промежуточных припусков
2.6 Технологический маршрут восстановления первичного вала КПП
2.7 Выбор оборудования и технологической оснастки
2.8 Расчёт режимов обработки
2.9 Расчёт ном времени
2.10 Требования безопасности при выполнении восстановительных работ (операция-наплавка в среде углекислого газа)
2.11 Технологическая документация
2.12 Расчёт годового объема работ
2.13 Расчёт годовых фондов времени
2.14 Расчёт численности основных производственных рабочих
2.15 Организация технического процесса на участке
2.16 Расчёт количества технологического, подъемно - транспортного оборудования и выбор организационной оснастки
2.17 Расчёт площади участка
2.18 Планировка участка восстановления
3. Конструкционная часть
3.1 Анализ существующих конструкций приспособления
назначение и устройство приспособления
Принцип действия приспособления
3.2 Расчёт приспособления
3.3 Обоснование эффективности разработанной конструкции приспособления
Заключение
Список использованных источников
Приложение А (ремонтный чертеж).
Приложение Б (комплект технологиче¬ских документов).
Приложение В (спецификации).

Графическая часть проекта
Лист 1 Планировка участка (формат А1)
Лист 2 Сборочный чертеж приспособления (формат А1)

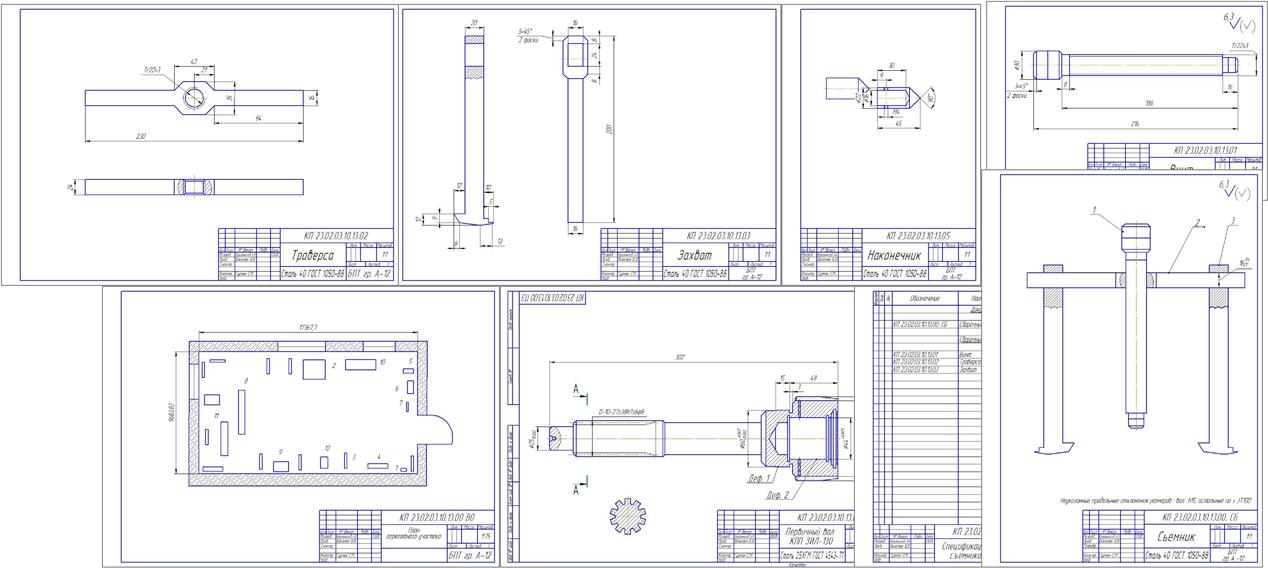

Состав: Первичный вал (ВО),Агрегатный участок(ВО),Спецификация,Чертеж съемника (С Б ),Деталировка(Траверса,винт,наконечник, захват) Спецификация Язык документа

Софт: КОМПАС-3D 16

Файлы:
Крашенников/
Крашенников/1 Титульник КПР1.docx
Крашенников/Защита 4 Курса.pptx
Крашенников/5 ВВЕДЕНИЕ.docx
Крашенников/Чертижи Первичного вала/
Крашенников/Чертижи Первичного вала/Чертижи Сьемник/
Крашенников/Чертижи Первичного вала/Чертижи Сьемник/СБорочный чертёж.cdw
Крашенников/Чертижи Первичного вала/Чертижи Сьемник/Спецификация Съёмника.cdw
Крашенников/Чертижи Первичного вала/Чертижи Сьемник/Траверса.cdw
Крашенников/Чертижи Первичного вала/Чертижи Сьемник/Ведомость курсового проекта.cdw
Крашенников/Чертижи Первичного вала/Чертижи Сьемник/Захват.cdw
Крашенников/Чертижи Первичного вала/Чертижи Сьемник/Винт.cdw
Крашенников/Чертижи Первичного вала/Чертижи Сьемник/Наконечник.cdw
Крашенников/Чертижи Первичного вала/Агрегатный участок.cdw

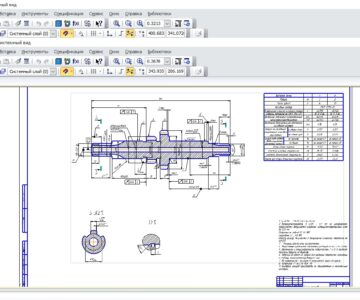

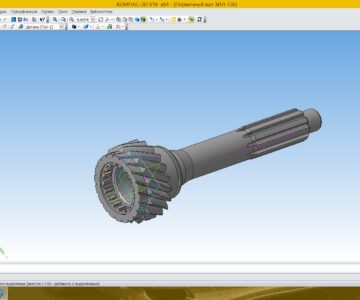

Крашенников/Чертижи Первичного вала/Первичный вал КПП ЗИЛ-130.cdw
Крашенников/Чертижи Первичного вала/Спецификация участка агрегатного.cdw
Крашенников/4 Содержание.docx
Крашенников/3 Содержание.docx
Крашенников/2 Техическое Задание.doc

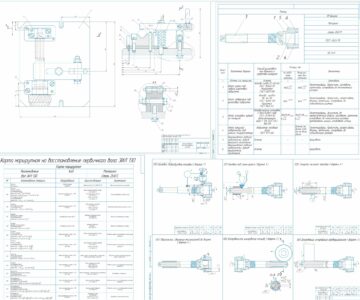

Крашенников/Карты техпроцесса/
Крашенников/Карты техпроцесса/Титульный лист 1.doc
Крашенников/Карты техпроцесса/ОК-1.doc
Крашенников/Карты техпроцесса/КЭ.1.doc
Крашенников/Карты техпроцесса/МК 1.docx
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Автор: vakoliuk.boris
Дата: 2017-03-16
Просмотры: 1755
