Ижевский Индустриальный техникум им. Драгунова
Автомобиле- и тракторо- строение
Дипломная работа на тему: "Разработка технологической документаций на изготовление оси трамблера автомобиля ВАЗ 2103"
2022 год
Исходные данные: Неработающий агрегат
Цель: Восстановить работоспособность агрегата
Проблема: Изучить литературу, выявить возникающее дефекты во время работы агрегата, выбрать заготовку, станки, методы рационального способа восстановления/изготовления вала, методы контроля

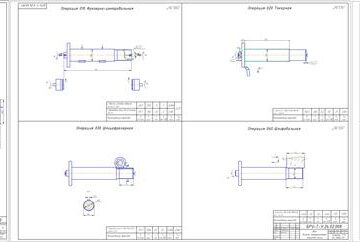

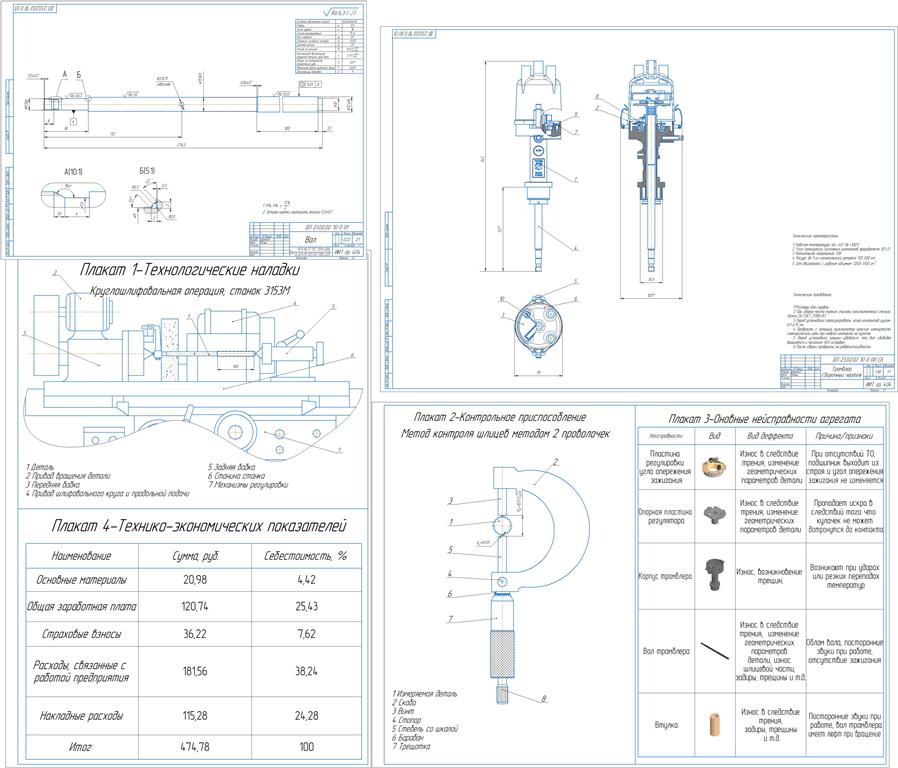

Сделано: Пояснительная записка, комплект конструкторской документаций, технологический процесс изготовления типовой детали вал
Содержание
Введение 3
1. Конструкторская часть 5
1.1. Конструкция и технические характеристики агрегата 5
1.2. Анализ неисправностей, возникающих в процессе эксплуатации 9
2. Техническая часть 13
2.1. Дефектация деталей 13
2.2. Анализ способов восстановления и изготовления детали 16
2.3. Обоснование рационального способа изготовления детали 18
2.4. Подбор технологического оборудования 19
3. Расчетная часть 23
3.1. Разработка технологического процесса изготовления деталей 25
3.2. Расчет режимов механической обработки 28
3.3. Описание метода и оборудования для технологического контроля 32
4. Экономическая часть 35
4.1. Расчет заготовки 35
4.2. Расчет заработной платы основных рабочих 35
4.3. Расчет страховых взносов 36
4.4. Расходы связанные с использованием оборудования 36
4.5. Накладные расходы 41
4.6. Определение себестоимости 43
Охрана труда 44
Заключение 47
Список литературы 48
