Конкурс асов 3D-моделирования

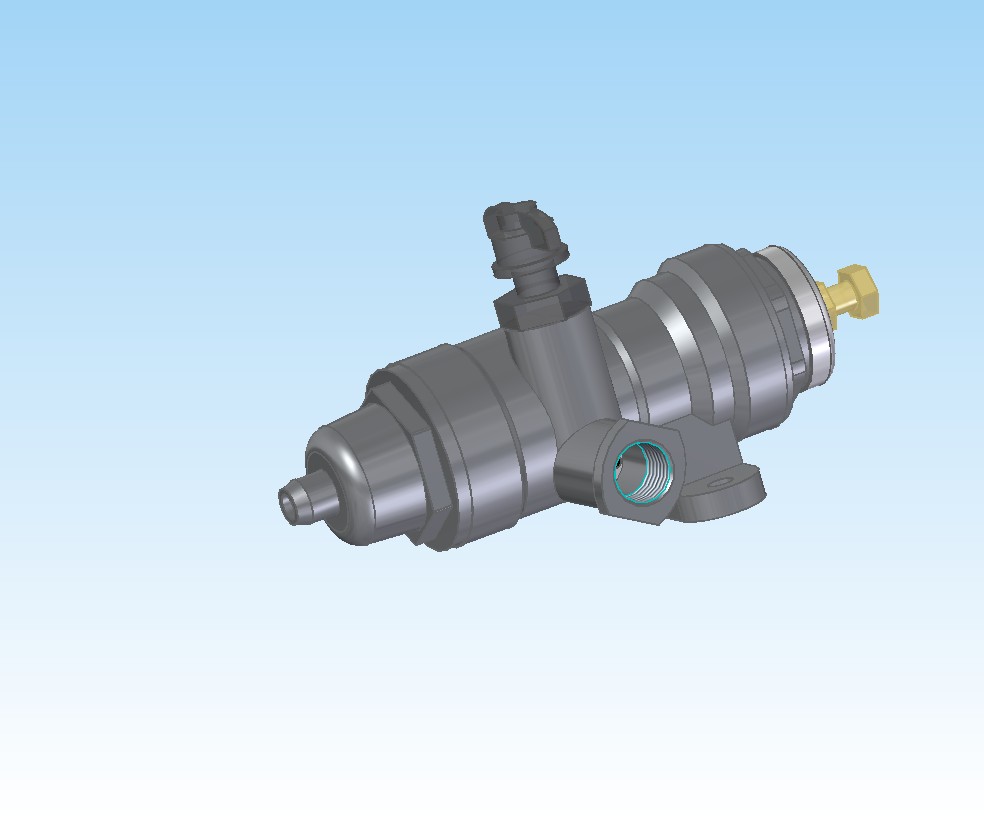

Регулятор давления (100-3512010) КАМАЗ

Регулятор давления предназначен для автоматического поддержания рабочего давления в системе пневматического привода тормозов автомобиля в заданных пределах, а также для защиты пневмосистемы автомобиля от перегрузки и загрязнения.
Техническая характеристика:
Давление включения, МПа (кгс/см2), не менее 0,65 (6,5)
Давление включения, МПа (кгс/см2), не менее 0,65 (6,5)
Давление выключения, МПа (кгс/см2), не менее 0,8 (8,0)
Давление срабатывания предохранительного клапана, МПа (кгс/см2) 1,0..1,35 (10...13,5)
Температура воздуха на входе, не более +100 °С
Размер присоединительной резьбы, мм:
вход и выход М22х1,5
вывод для накачивания М16х1,5

Масса, кг 1,17
Температурный интервал, °С -45...+ 80

Состав: Модель одной деталью без истории Язык документа

Софт: STEP / IGES 14

Файлы:
100-3512010 Регулятор давления.stp
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.
