Ремонт корпуса КПП 50-1701025

Кафедра «Ремонта машин и технологии материалов»
Курсовой проект по дисциплине «Технология ремонта машин»
На тему «Ремонт корпуса КПП 50-1701025»
КОСТРОМА 2014

СОДЕРЖАНИЕ
ВВЕДЕНИЕ……………………………………………………………..……3
1. Устройство, принцип работы. Характеристика основных причин потери работоспособности узла ………………………………………………….…........4
2. Структурная схема разборки узла ………………………………………..7
3. Технологический процесс дефектации детали …………………..………9
4. Технологический процесс восстановления детали……………..............11
4.1. Маршруты восстановления деталей. Сочетание дефектов в маршрутах………………………………………………………………………..12
4.2. Выбор рационального способа устранения основных дефектов детали………………………………………………....…………………..............13
4.2.1. Характеристика дефектов и назначение способов их устранения по технологическому критерию………………………………………..…………..16
4.2.2. Оценка назначенных способов устранения дефектов по техническому критерию……………………………………….……………….. 17
4.2.3. Оценка назначенных способов устранения дефектов по технико-экономическому критерию……………………………………………...………18
4.3. Карты технологического процесса восстановления детали..................19
4.3.1. Планы операций технологических процессов восстановления деталей по маршрутам………….………………………………...……………..20
4.3.2. Выбор средств технологического оснащения…………...…………..21
4.3.3. Расчет режимов выполнения основных технологических операций и техническое нормирование………….…………………………..……………..22
4.3.4. Оформление технологической документации…………………...... 20
ЗАКЛЮЧЕНИЕ……………………………………………………......…....38
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ ………………........39

Состав: Корпус коробки передач от МТЗ-80 <> Язык документа

Софт: КОМПАС-3D v14

Файлы:
Коробка МТЗ-80/курсовой РМ.doc
Коробка МТЗ-80/Марш.Карта КПП.cdw
Коробка МТЗ-80/Операционаая карта КПП.cdw
Коробка МТЗ-80/титульник.doc

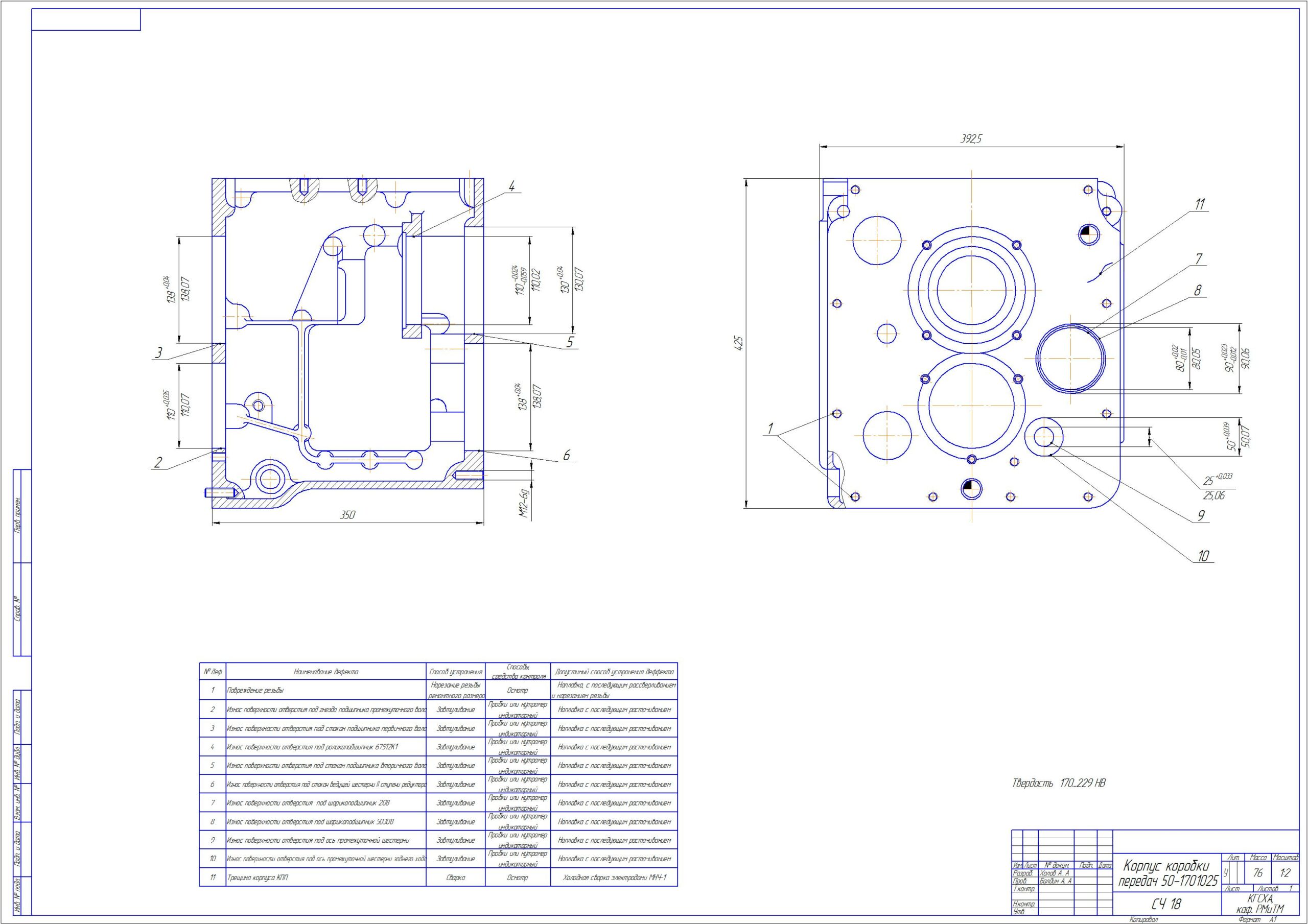

Коробка МТЗ-80/Чертеж корпуса КПП 2.cdw
