БНТУ "БГПК"
Отделение машиностроения
Графическая работа по дисциплине "ТО и ремонт легковых автомобилей"
Тема: "Ручная заклёпочная установка (СБ)"
Борисов 2017

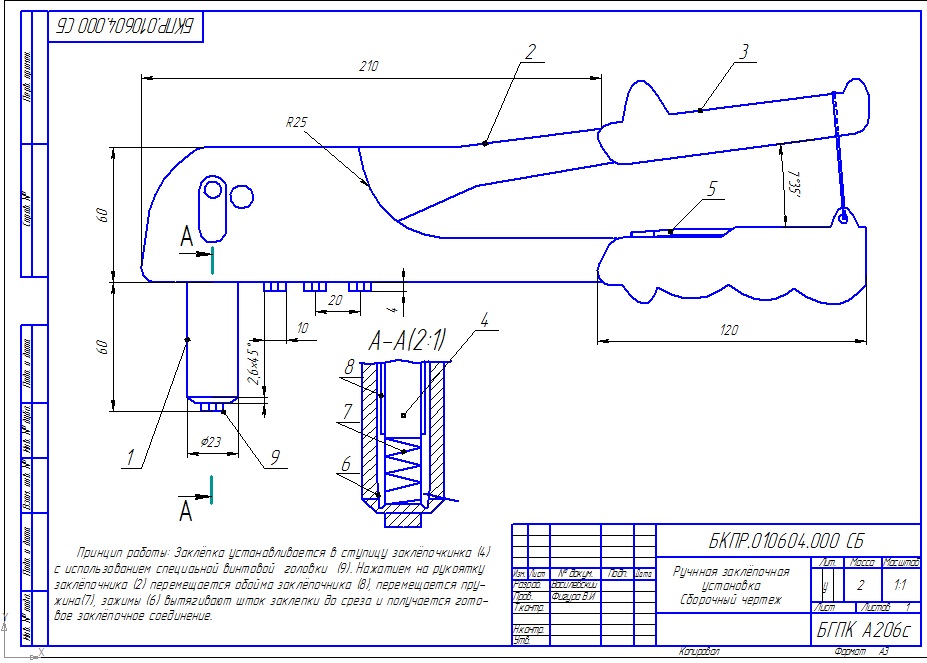

Заклёпочник - это устройство предназначенное для получения заклёпочного соединения. Заклёпочное соединение, в свою очередь - это неразъемное соединение двух и более деталей, посредством заполнения соединяемого отверстия каким-либо металлом(клёпкой). На данном чертеже представлен вытяжной заклёпочник.
Принцип действия приспособления осуществляется следующим образом: клепка устанавливается в ступицу заклепочника (9), при этом шток клепки оказывается между зажимами (6). Нажатием на рукоятку (2) заклепочника перемещается обойма заклепочника (8), причем внутри обоймы зажимы вытягивают шток заклепки до среза штока и получения готового заклепочного соединения.
В архиве представлен сборочный чертеж "Ручной заклёпочной установки", а также спецификация к нему.
