Ручной подъёмник для автомобиля

0
4
355
2
0
50

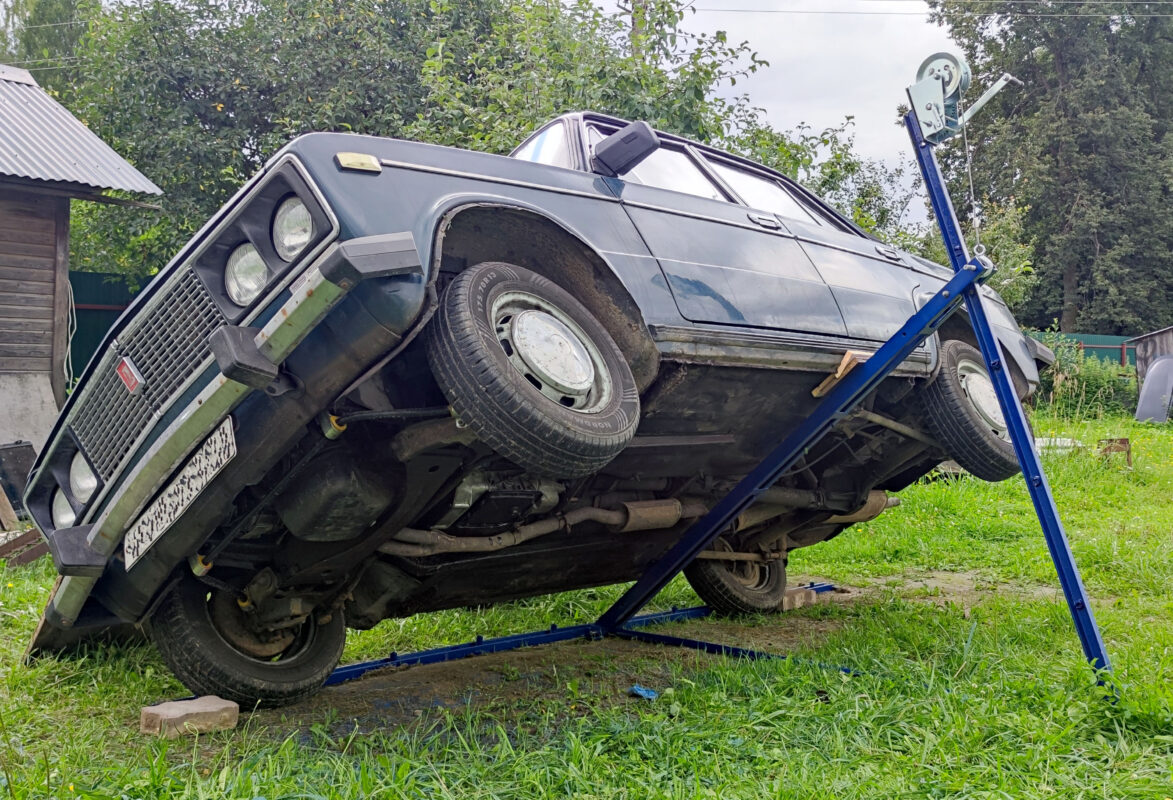

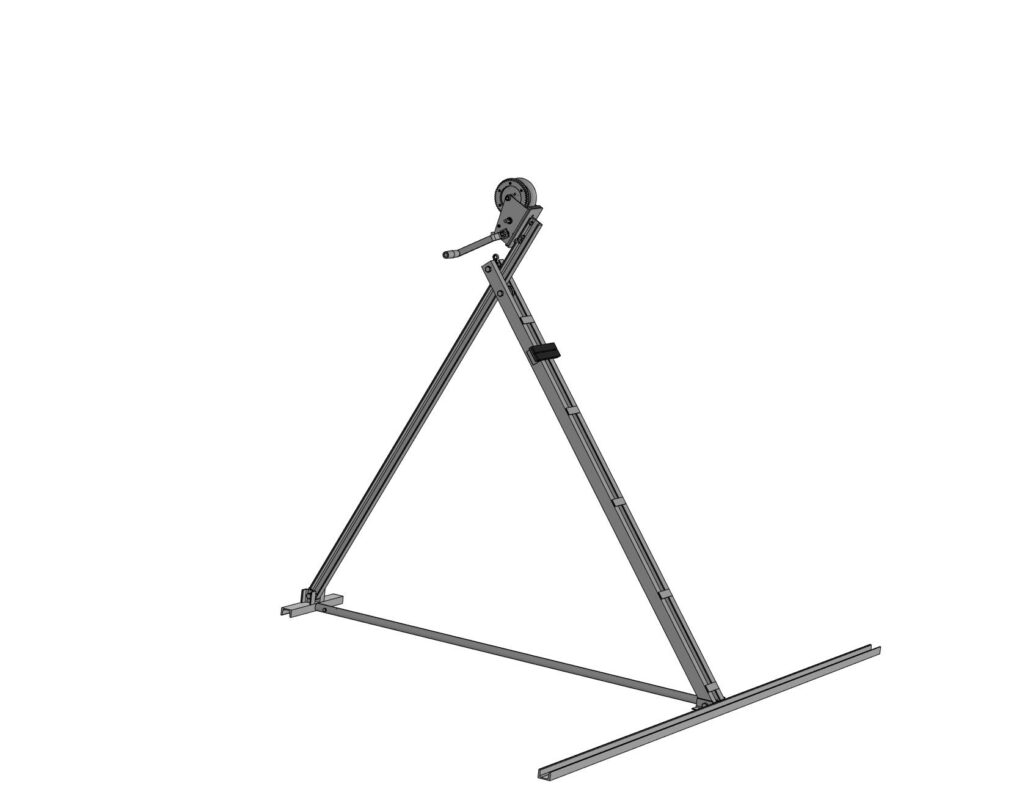

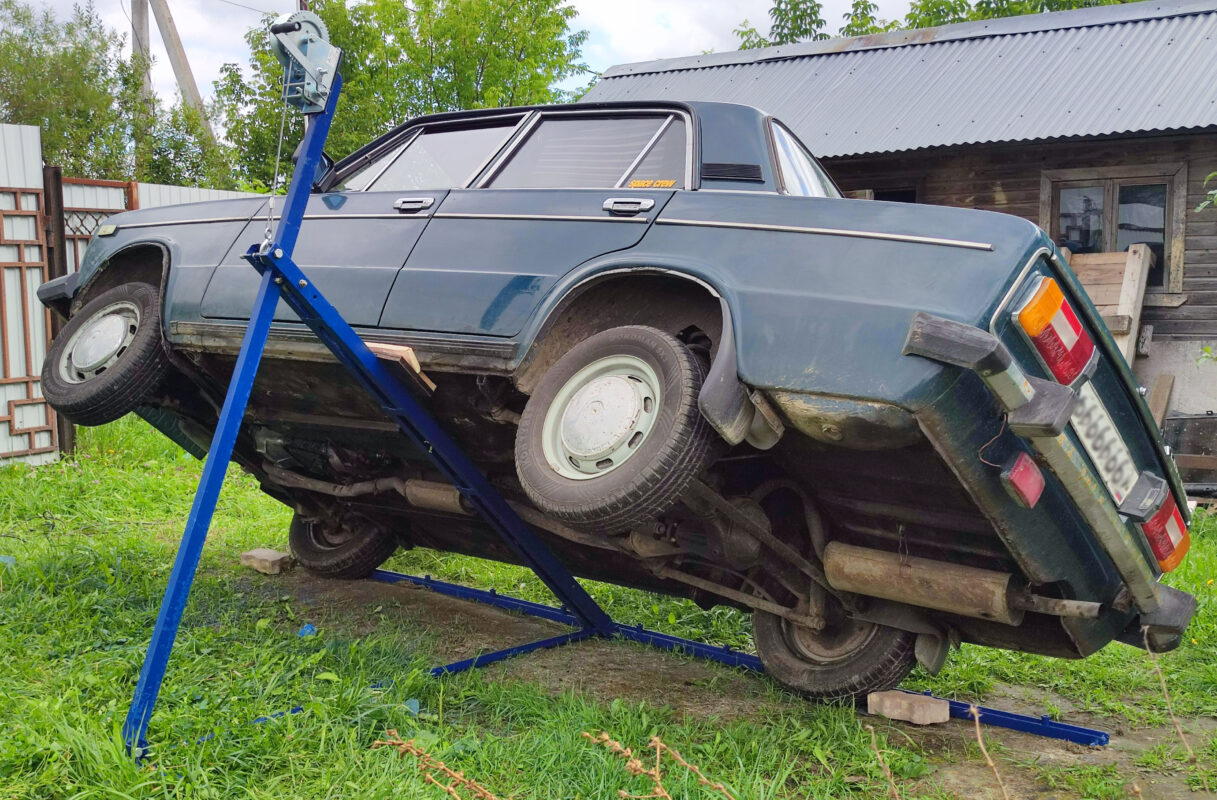

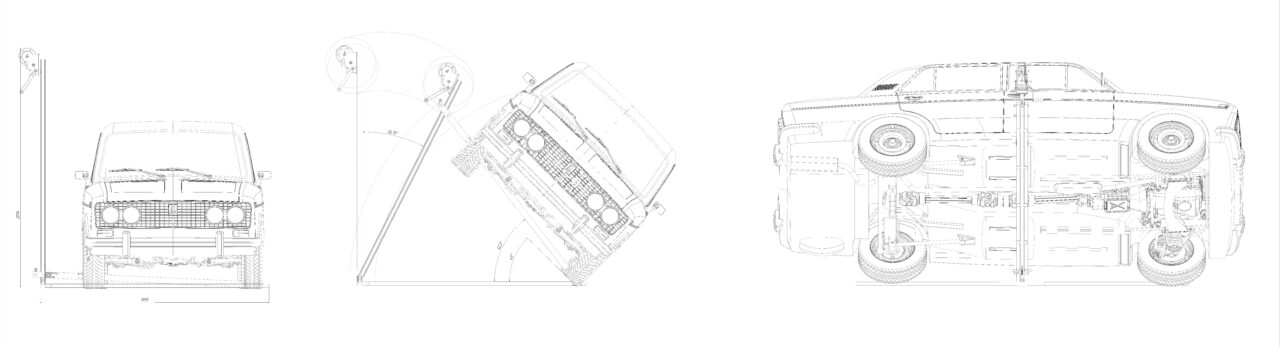

Подъёмник-опрокидыватель для автомобилей массой до 1500кг. Угол подъёма максимальный 45 градусов, больше нет смысла, машина перевернётся. Разношёрстные материалы, примененные в данном изделии, никакой смысловой нагрузки не несут, подъемник делался из того, что было под рукой, буквально из металлолома, это видно на фотографиях. Балка из сдвоенного швеллера №5 спокойно выдержит гораздо больше 2000кг, звено которое ограничивает грузоподъемность-лебедка. Модель лебёдки бралась со стороннего ресурса, но по своим габаритным и присоединительным размерам, полностью соответствует той, что стоит на подъёмнике. Данный проект можно рассматривать и как полностью готовое изделие, так и как заготовку, где можно применить свой прокат, либо изменить геометрию некоторых деталей. Модель автомобиля, присутствующего на рисунках, в состав работы не входит. Общая сборка выполнена в двух вариантах: Максимальный угол подъёма и минимальный угол подъёма. В дереве сборки просто отключены варианты, не относящиеся к данному положению деталей сборки.

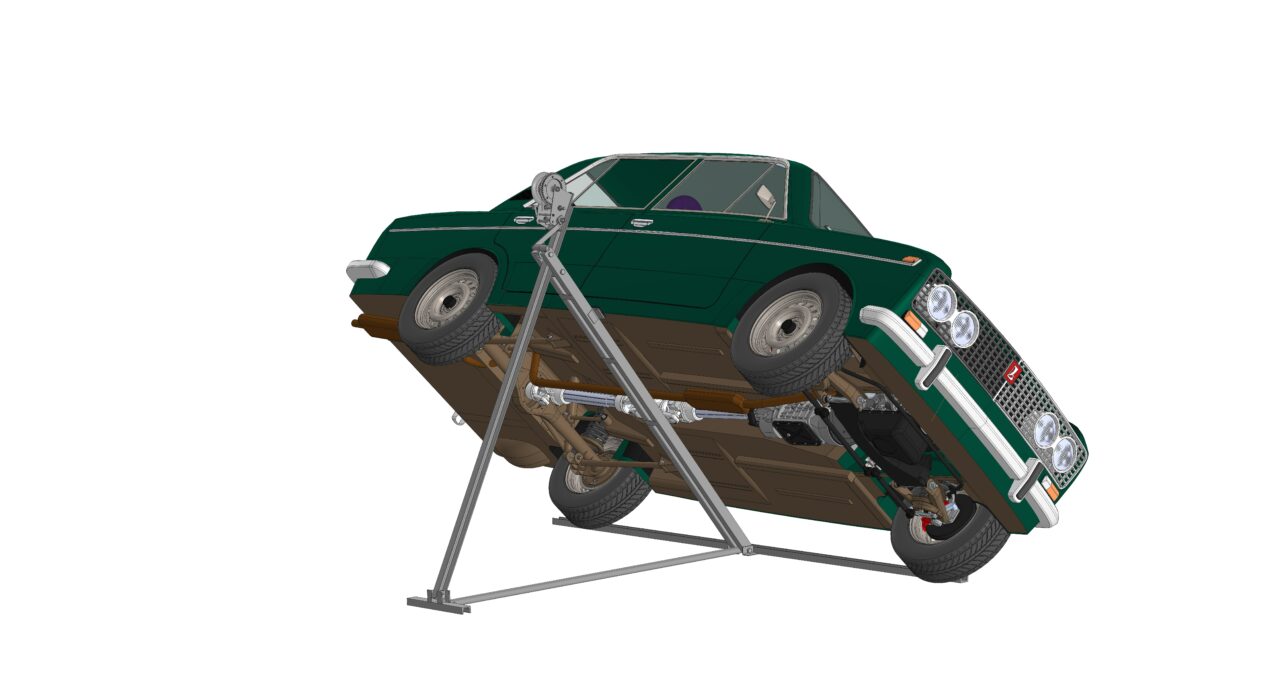

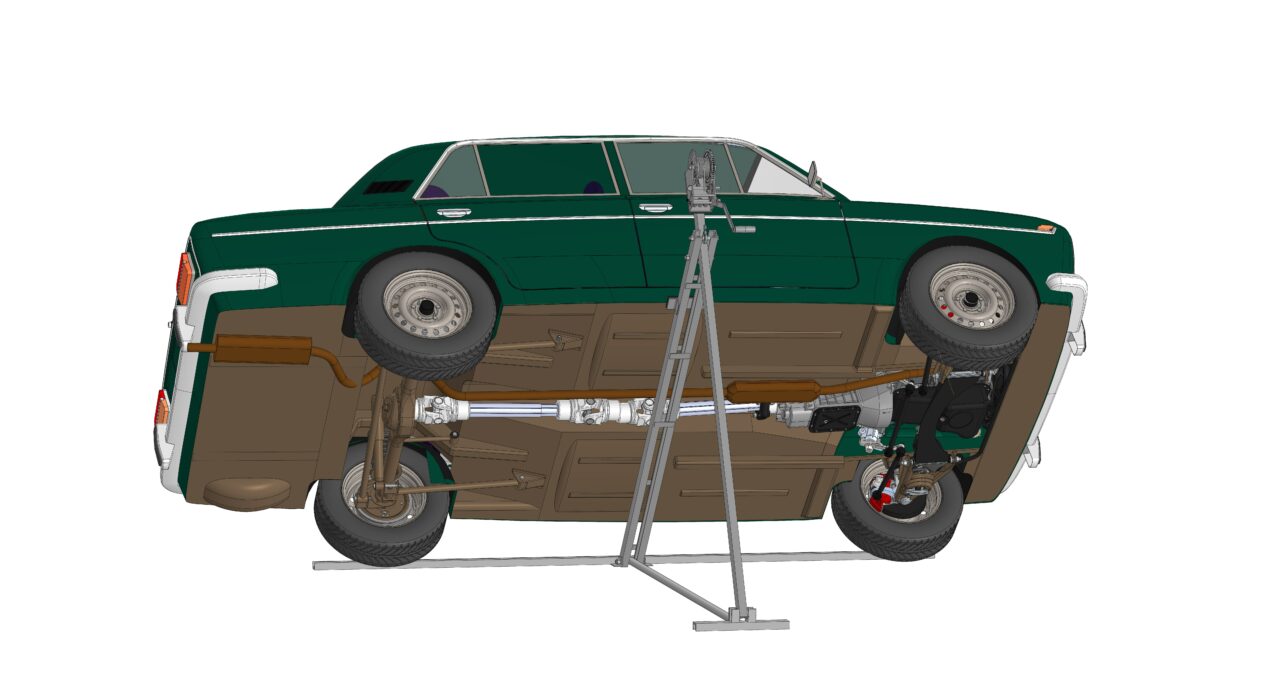

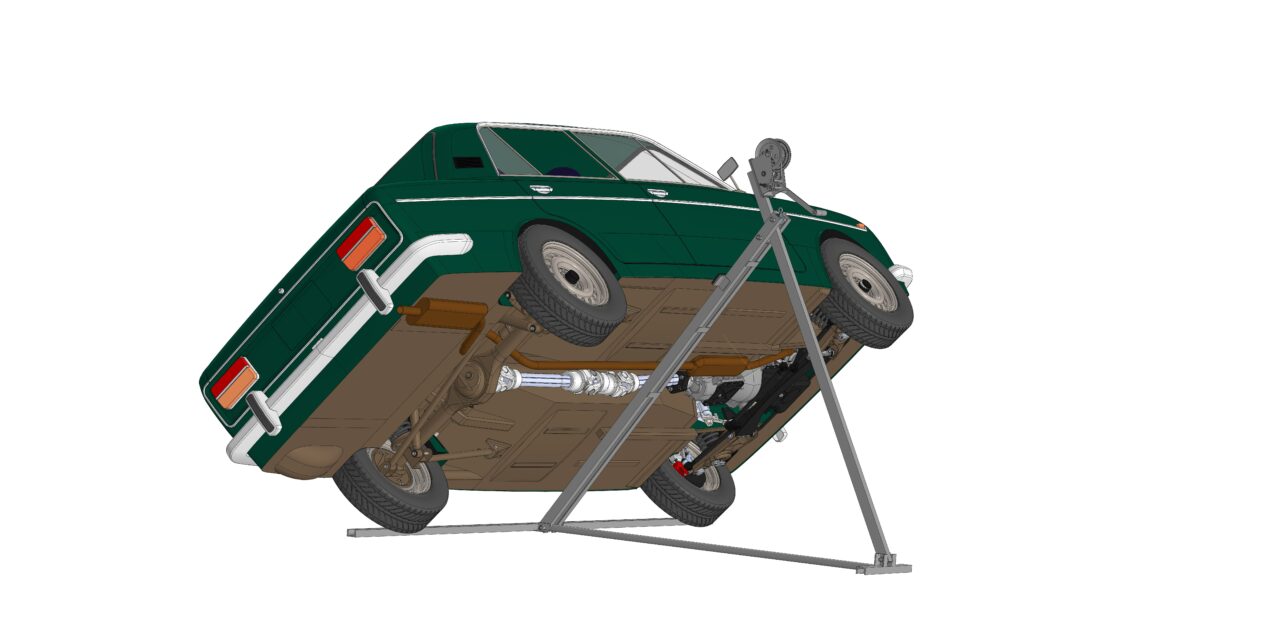

Примечание: автомобиля нет в архиве, на картинке он для наглядности
