Съемник для шаровых опор

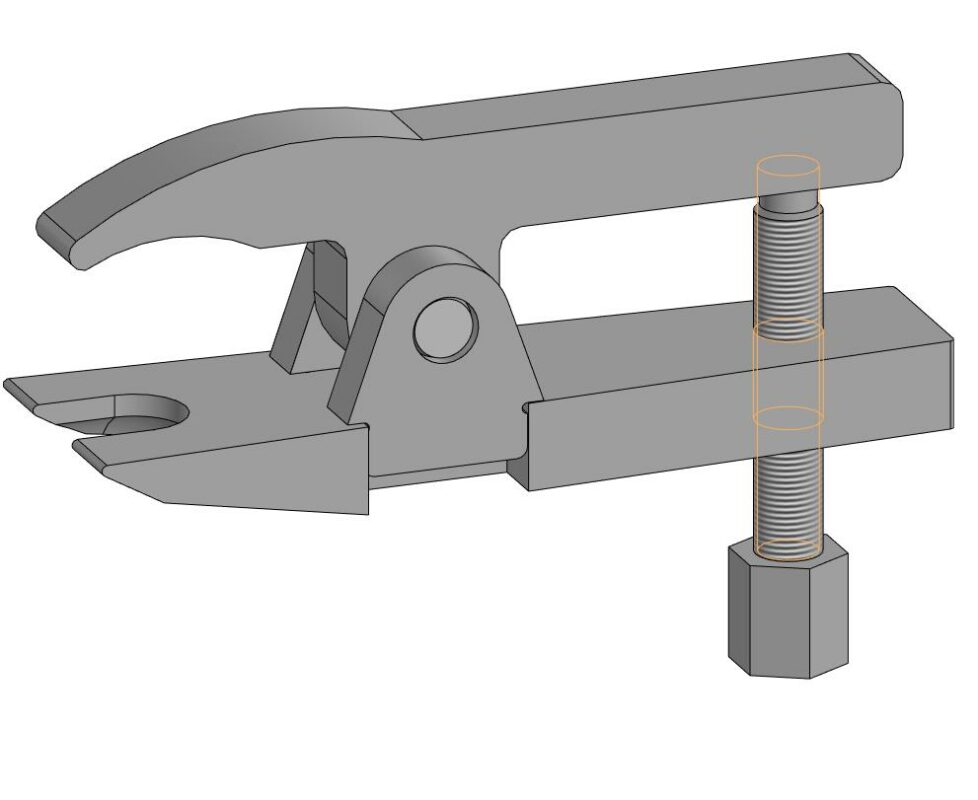

Универсальный съемник шаровых опор, размеры сняты с готового образца. Представлен вариант сварного корпуса из деталей (листовых) после лазерной резки, контуры деталей можно взять из модели.
* На чертежах размеры для механической обработки после лазера/плазмы.

Состав: 3D сборка и чертежи деталей

Софт: КОМПАС-3D v19

Файлы:
900.133.000 - Съемник.a3d
900.133.000 - Съемник.jpg
900.133.001 - Вилка.m3d
900.133.002 - Винт.m3d
900.133.003 - Рычаг.m3d
900.133.010 - Вилка +.a3d
900.133.011 - Вилка.m3d
900.133.012 - Проушина.m3d
чертежи/900.133.002.cdw
чертежи/900.133.003.cdw
чертежи/900.133.011.cdw
чертежи/900.133.012.cdw
сканы (jpg)/900.133.002.jpg
сканы (jpg)/900.133.003.jpg
сканы (jpg)/900.133.011.jpg
сканы (jpg)/900.133.012.jpg
